Anwendung des LoRa-RF-Moduls: SPS-Touchscreen mit Durchflussmesser

Das in diesem Projekt verwendete LoRa-HF-Modul ist LoRa611Pro

Beschreibung:

LoRa611Pro ist ein LoRa-HF-Modul, das auf SX1276/1278-Chips von Semtech basiert. Dieses Modul nutzt die LoRa-Technologie, um eine hohe effektive Empfindlichkeit und eine hervorragende Entstörung zu erreichen. Die Kommunikationsentfernung und die Empfängerempfindlichkeit liegen weit über der FSK- und GFSK-Modulation. Zur besseren Sicherheit nutzt das Modul die AES128-Verschlüsselung.

Das LoRa611Pro-Modul ist für eine Ausgangsleistung von 100 mW ausgelegt und in den Stufen TTL/RS232/RS485 erhältlich. Es wird häufig in der drahtlosen Fernübertragungssteuerung verwendet.

LoRa611Pro verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Hinweis: Die LoRa Pro-Serie kann so konfiguriert werden, dass sie mit unseren vorherigen uart  LoRa-Modulen kompatibel ist .

Besonderheit:

AES128-Datenverschlüsselung

Kein schwarzer Bereich und keine Entfernungsbegrenzung

40 Frequenzkanäle für eine Frequenz

Schnittstelle: TTL/RS232/RS485

Arbeitsspannung: 3,3 ~ 6,5 V

MESH-Netzwerk

Empfindlichkeit: -139 dBm

MAX. Ausgangsleistung: 100 mW (+20 dBm)

Arbeitstemperatur: -40 ~ +85 °C

LoRa-RF-Modul: SPS-Touchscreen mit Durchflussmesser

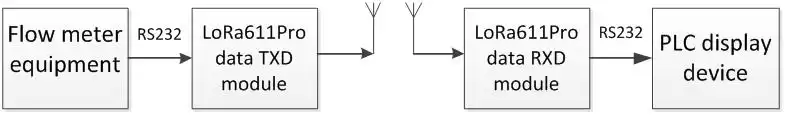

1. Anwendung:

Der Durchflussmesser las die Durchflussdaten und verband den LoRa611Pro über die serielle Schnittstelle. LoRa611Pro überträgt die Durchflussdaten an den Empfänger LoRa611Pro, der über RS485 mit dem SPS-Touchscreen verbunden ist. Und zeigen Sie die Durchflussdaten auf der SPS an.

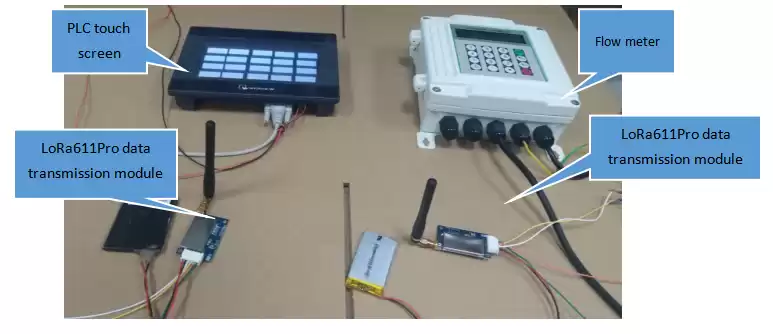

2. Reales Objektdiagramm
