NiceRF Wireless Analog Walkie-Talkie, Digital Walkie-Talkie und Vollduplex Walkie-Talkie-Modul Produktbeschreibung Übersicht über drahtlose Walkie-Talkie-Module

Von sdga:

NiceRF konzentriert sich auf die Bereitstellung leistungsstarker, kostengünstiger drahtloser Walkie-Talkie-Module, um Kunden dabei zu helfen, eine effiziente Kommunikation in verschiedenen Anwendungsszenarien zu erreichen. Die Produktpalette umfasst analoge, digitale und Vollduplex-Kommunikationsmodule und Funktionskarten. Um den unterschiedlichen Anforderungen verschiedener Märkte und Anwendungen gerecht zu werden, bietet NiceRF OEM- und ODM-Anpassungsdienste sowie Produktzertifizierungsdienste an. Im Folgenden stellen wir eine Auswahl von Produkten aus jeder Serie vor, um Kunden bei der Auswahl des am besten geeigneten Moduls basierend auf ihren spezifischen Anforderungen zu unterstützen.

Vollduplex-Audio-Walkie-Talkie-Serie

NiceRF -Vollduplex-Audioübertragungsmodule sind als hochintegrierte, kostengünstige Vollduplex-Walkie-Talkie-Module mit hoher Leistung konzipiert . Diese Module verfügen über einen standardmäßigen seriellen Anschluss, der eine einfache und schnelle Kommunikation mit dem Modul ermöglicht und es Benutzern ermöglicht, relevante Parameter einzustellen und Sende- und Empfangsfunktionen zu steuern. Durch den einfachen Anschluss eines externen Audioverstärkers, eines Mikrofons und eines Lautsprechers können Benutzer das Modul in ein kompaktes Walkie-Talkie verwandeln. Die gesamte Serie unterstützt MESH-Netzwerke, SED-Schutz, Watchdog-Schutz zur Vermeidung von Abstürzen und verfügt über CE- und FCC-Zertifizierungen. Aufgrund ihrer geringen Größe und ihres stromsparenden Designs eignen sich diese Module ideal für Anwendungen in Ohrgeräten und die Miniaturisierung intelligenter Helme.

Modellnummer

SA618F22

SA618F30

SA618F30-DZ

SA628F30

SA618F22-C1

























Leistungsabgabe

160 mW

    1W

    1W

1W

  160 mW

Frequenz

150–960 MHz

150–960 MHz

150–960 MHz

150–960 MHz

150–960 MHz

Empfindlichkeit

-117 dBm

-117 dBm

-117 dBm

-117 dBm

-117 dBm

Zertifizierung

CE/FCC

CE/FCC

CE/FCC

CE/FCC

CE/FCC

Größe

30,2*20,1 mm

39,3*24 mm

39,3*24 mm

57,9*36,6 mm

30,2*20,1 mm

Merkmale von Vollduplex-Audiomodulen

Echounterdrückungsfunktion

VOX-Funktion

M ESH-  Netzwerk

I2S Digitales Audio und analoges Audio

Line In + Mic – Eingang

Geringer Stromverbrauch im Ruhezustand

Unterstützt OTA- und serielles Upgrade

Das SA628F30-Modul ist eine Anwendungsplatine für das SA618F30-Modul, und es gibt auch eine entsprechende SA628F22-Modulanwendungsplatine für das SA618F22.

Das SA618F30-DZ basiert auf unserem SA618F30-Modul und verfügt über ein separates Design für die Sende- und Empfangsantennen, wobei der TXEN-Pin zur einfacheren Integration mit HF-Verstärkern nach außen geführt ist.

 Der SA618F22-C1 ist die neueste Generation der Vollduplex-Upgrade-Version und ermöglicht unbegrenzte gleichzeitige Kommunikation bei gleichzeitig höchster Audioqualität.

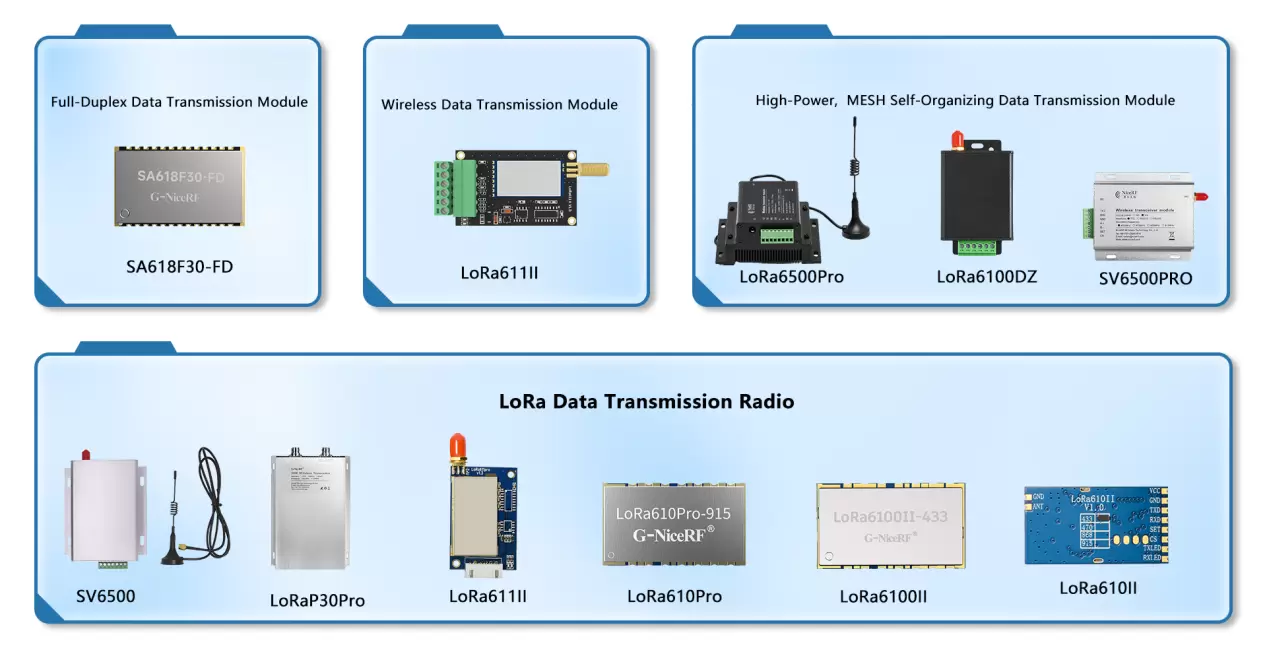

Neben Vollduplex-Audiomodulen hat NiceRF auch das Vollduplex-Datenübertragungsmodul SA618F30-FD entwickelt.

SA Analoge Walkie-Talkie-Serie

Die analoge Walkie-Talkie-Serie von NiceRF ist ein hochintegriertes professionelles Walkie-Talkie-Modul, das Standardschnittstellen bietet. Benutzer können problemlos einen externen Audioverstärker, ein Mikrofon und einen Lautsprecher anschließen, um es als kompaktes Walkie-Talkie zu betreiben. Die vereinfachte Schnittstelle und die ultrakompakte Größe ermöglichen eine einfache Integration in verschiedene Handheld-Geräte. Es verfügt über ein integriertes EEPROM zur Datenerhaltung bei Stromausfall und verwendet einen 1-ppm-TCXO-Quarzoszillator, wodurch es für verschiedene kleine Walkie-Talkies und Sicherheitssysteme geeignet ist.

Die aktualisierte Version des analogen Walkie-Talkie-Moduls der S-Serie verfügt über einen LNA-Schaltkreis, der die Empfindlichkeit um 4 dBm verbessert. Das Modul arbeitet in einem Frequenzbereich von 400–470 MHz mit Ausgangsleistungsschwankungen von weniger als 1 dB. Er erreicht eine geringe Leistungsabgabe von 27 dBm +/- 1 dBm im Bereich von 400–470 MHz. Hinweis: Die Soft- und Hardware-Schnittstellen bleiben die gleichen wie bisher und gewährleisten so gegenseitige Kompatibilität.

Modellnummer

SA818S

SA878

SA809

SA828

SA858














Leistungsabgabe

500 mW/ 1 W

2W

5W

1,5 W

1W/4W





Frequenz

U- Band , V- Band

350M- Frequenzband



400-480 MHz



400-480 MHz

U- Band , V- Band

350M- Frequenzband

U- Band , V- Band

350M- Frequenzband

Empfindlichkeit

-124 dBm

-124 dBm

-124 dBm

-124 dBm

-124 dBm

Größe

25,6*19 mm

39,5*24 mm

70,4*44,8 mm

41,3*28,2 mm

59,4 * 21 mm

25,8 * 27 mm ( PJ )


CE- Zertifizierung ,

Frontend-Modul


Frontend-Modul

DTMF-Funktionsplatine

Sender und Empfänger



    SA818S- Funktion

Planke



     Mit Kühlkörper und

funktionelles Zubehörboard

Die Walkie-Talkie-Modulserie SA809 besteht aus einem Sender (SA809-TX) und einem Empfängermodul (SA809-RX). Der Sender kann auch mit jedem handelsüblichen Walkie-Talkie verwendet werden, das über DTMF-Funktionalität verfügt.

Um die Nutzung durch den Kunden zu erleichtern, ist der SA858 mit einer Zubehörplatine (SA858-PJ) gekoppelt. Diese kleine Platine erweitert die Pins des Moduls über ein spezielles FPC-Flachbandkabel und integriert Komponenten wie ein Mikrofon, einen Kanaleinstellknopf, einen Lautstärkeregler und eine PTT-Taste. Benutzer müssen lediglich einen externen Lautsprecher anschließen, um es als leistungsstarkes Miniatur-Walkie-Talkie zu verwenden. Die Zubehörplatine ist unten dargestellt:


Dieses Walkie-Talkie-Modul ist ein drahtloses Hochleistungsgerät, das während der Übertragung eine erhebliche Menge Strom verbraucht. Wir haben das Modul mit einem speziellen Kühlkörper ausgestattet, um sicherzustellen, dass es auch dann eine gute Leistung beibehält, wenn bei längerer Übertragung Wärme erzeugt wird, wie in der Abbildung unten dargestellt:


Digitales analoges Walkie-Talkie

Das digitale Walkie-Talkie-Modul von NiceRF ist nicht nur mit gängigen analogen Walkie-Talkies auf dem Markt kompatibel , sondern verfügt auch über digitale Walkie-Talkie-Funktionalität. Das Modul bietet Kunden eine standardisierte serielle Schnittstelle, die eine einfache und schnelle Einrichtung von Sende- und Empfangsfrequenzen, Kontakten und anderen Parametern über serielle Befehle ermöglicht. Aufgrund seiner hohen Integration müssen Benutzer nur einen externen Audioverstärker, ein Mikrofon und einen Lautsprecher anschließen, um es als kompaktes digitales Walkie-Talkie zu betreiben.

Modellnummer

DMR818S

DMR828S

DMR858S










Leistungsabgabe

2W

500 mW/2 W

5W

Frequenz

U- Band , V- Band

350M- Frequenzband

U- Band , V- Band

350M- Frequenzband

U- Band , V- Band

350M- Frequenzband

Empfindlichkeit

-124 dBm

-124 dBm

-124 dBm

Größe

39,5*24 mm

53,3 * 38,8 mm

59,1*24,1 mm

37,6 * 24,2 mm (pJ)



Bemerkung



CE/FCC- Zertifizierung

DMR818S Funktionsplatine

Walkie-Talkie mit zwei Zeitschlitzen



Sender und Empfänger mit DTMF-Funktion

Das DMR828S ist ein digitales 2-W-Walkie-Talkie-Modul, das mit den gängigen analogen Walkie-Talkies auf dem Markt kompatibel ist und über die digitale Walkie-Talkie-Funktionalität DMR Tier II unter Verwendung eines integrierten Moto AMBE++-Vocoders verfügt. Das Modul integriert intern Schaltkreise für einen digitalen Walkie-Talkie-Chip, einen HF-Verstärker und einen Audioverstärker.

Das DMR858S ist ein digitales 5-W-Walkie-Talkie-Modul, das sowohl mit analogen als auch digitalen Walkie-Talkie-Funktionen kompatibel ist. Als Hochleistungsmodul ist es ebenfalls mit einer kompakten Zubehör-Funktionsplatine ausgestattet.

Im DMR-Modus unterstützt das digitale Walkie-Talkie folgende Funktionen:

SMS-Sendefunktion : Unterstützt sowohl direkte Kommunikation als auch SMS-Anwendungen.

Sprachverschlüsselungsfunktion : Gewährleistet eine sichere Sprachübertragung zusammen mit SMS-Verschlüsselung.

Anrufbenachrichtigungen : Bietet Hinweise für eingehende und ausgehende Anrufe.

Damit ist die Produkteinführung für die Vollduplex-Walkie-Talkie-Module, analogen Walkie-Talkies und digitalen Walkie-Talkies von NiceRF abgeschlossen. Die Vollduplex-Modulserie bietet Vollduplex-Kommunikation, MESH-Netzwerk und gleichzeitige 8-Kanal-Kommunikation und eignet sich daher für Umgebungen, die zeitnahe Kommunikation und Gespräche mit mehreren Benutzern erfordern, wie z. B. Feuerwehrkommunikation und Radfahren im Freien.

Das digitale Walkie-Talkie-Modul DMR unterstützt sowohl analoge als auch digitale Dualkommunikation. Seine Dual-Time-Slot-Fähigkeit ermöglicht es mehr Benutzern, störungsfrei auf derselben Frequenz zu kommunizieren und unterstützt Sprach- und SMS-Verschlüsselung. Dies macht es ideal für Anwendungen mit hohen Anforderungen an Vertraulichkeit und Spektrumseffizienz, wie z. B. Handheld-Kommunikation in der Immobilienverwaltung.

Die SA-Analog-Walkie-Talkie-Modulserie verfügt über eine einfache Modulstruktur und bietet eine kleinere Modulgröße im Vergleich zu digitalen und Vollduplex-Walkie-Talkies. Mit einer effizienten Empfangsempfindlichkeit von -124 dBm kann in offenen Gebieten eine Übertragungsentfernung von 4 bis 5 Kilometern erreicht werden. Dies bietet eine kostengünstigere Walkie-Talkie-Lösung mit hoher Kostenleistung und gewährleistet gleichzeitig eine relativ vollständige Walkie-Talkie-Funktionalität.
