Mit der rasanten Entwicklung des Internets der Dinge (IoT) – von intelligenten Städten über industrielle Überwachung und intelligente Landwirtschaft bis hin zur öffentlichen Sicherheit – benötigen immer mehr Geräte Fernkommunikation, einen energiesparenden Betrieb und eine großflächige Vernetzung.

Die LoRa-Technologie liefert die „Sprache“ für das Internet der Dinge (IoT), während das LoRaWAN-Protokoll die „Grammatikregeln“ definiert, die ein universelles Verständnis und die Anwendung dieser Sprache ermöglichen. Es legt fest, wie Geräte dem Netzwerk beitreten, wie Daten übertragen und weitergeleitet werden und – am wichtigsten – es schafft ein sicheres und skalierbares Kommunikationsökosystem.

Das Herzstück dieses Systems bildet das LoRaWAN1302-Gateway, das mit dem Semtech SX1302-Chipsatz ausgestattet ist und den gleichzeitigen Empfang mehrerer Kanäle sowie eine leistungsstarke Backhaul-Verbindung unterstützt. Es dient als „digitale Schaltzentrale“ für Smart-City- und industrielle IoT-Anwendungen.

1. Designphilosophie der LoRaWAN-Netzwerkarchitektur

1.1 Vereinfachung der Komplexität

LoRaWAN nutzt eine Sterntopologie und vermeidet so die Komplexität des Mehr-Hop-Routings in herkömmlichen Netzwerken. Endgeräte konzentrieren sich ausschließlich auf Datenerfassung und -übertragung, während Routing, Entschlüsselung und Lastoptimierung von Gateways und Netzwerkservern übernommen werden. Dies reduziert den Stromverbrauch und die Kosten der Geräte erheblich.

1.2 Skalierbarkeit

Ob für Tausende von intelligenten Zählern in einer Stadt oder ein Überwachungssystem für einen gesamten Industriepark – LoRaWAN lässt sich dank standardisierter Schnittstellen und einheitlicher Managementmechanismen problemlos skalieren.

Das LoRaWAN1302 Gateway kann dank seines Mehrkanal-Designs mehrere Frequenzen und Spreizfaktoren gleichzeitig überwachen, wodurch ein einzelnes Gateway einen größeren Bereich abdecken und mehr Knotenverbindungen unterstützen kann.

2.  Erläuterung der geschichteten Architektur

2.1 Geräteschicht (Endgeräte)

Typische Module: LoRa1276-C1, LoRa1278F30, LoRa1120

Funktionen: Datenerfassung und Vorverarbeitung, Betrieb mit extrem niedrigem Stromverbrauch (Batterielebensdauer bis zu 5–10 Jahre).

Unterstützte Klassen:

Klasse A: Minimaler Stromverbrauch

Klasse B: Geplante Kommunikation

Klasse C: Echtzeitreaktion

2.2 Zugriffsschicht (Gateways)

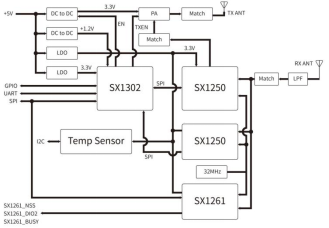

Typisches Produkt: LoRaWAN1302-Gateway

Hauptmerkmale:

• Basierend auf SX1302, unterstützt 8–16 Kanäle gleichzeitigen Empfang

• Hohe Empfindlichkeit (≤ –140 dBm)

• Unterstützt UDP/MQTT-Backhaul für nahtlose Cloud-Integration

Anwendungswert:

• Ein Gateway kann Tausende von Endgeräten bedienen, wodurch die Bereitstellungskosten gesenkt werden.

• Geeignet für Smart Cities, Industrieparks und landwirtschaftliche Umgebungen

2.3 Netzwerkschicht (Netzwerkserver)

• Aufgaben: Geräteauthentifizierung, Schlüsselverwaltung, Routing, Lastverteilung

• Funktionen: Unterstützt ADR (Adaptive Data Rate) zur dynamischen Anpassung von SF, Bandbreite und Leistung basierend auf der Signalqualität

2.4 Anwendungsschicht (Anwendungsserver)

Bietet APIs und Big-Data-Schnittstellen für Geschäftslogik, Visualisierung und Benachrichtigungen.

Typische Anwendungen: Intelligente Beleuchtung, intelligentes Parken, Fernmessung, Umweltüberwachung

3. Vorteile des LoRaWAN1302-Gateways

3.1Mehrkanalige hohe Kapazität

Unterstützt den gleichzeitigen Empfang über mehrere Frequenzen und Spreizfaktoren hinweg und erhöht so die Kapazität für gleichzeitigen Zugriff.

3.2 Hochempfindlicher Empfang

Die auf dem SX1302 basierende optimierte HF-Architektur erreicht eine Empfangsempfindlichkeit von nur –140 dBm und gewährleistet so eine stabile Kommunikation über große Entfernungen.

3.3 Geringer Stromverbrauch und geringe Latenz

Effiziente Demodulationsalgorithmen und optimierte Hardware gewährleisten einen stabilen Betrieb bei gleichzeitig reduzierten Wartungskosten.

3.4 Protokollflexibilität

Unterstützt Standardprotokolle wie UDP und MQTT und ermöglicht so die einfache Integration mit wichtigen Cloud-Plattformen (Alibaba Cloud, AWS, private Clouds).

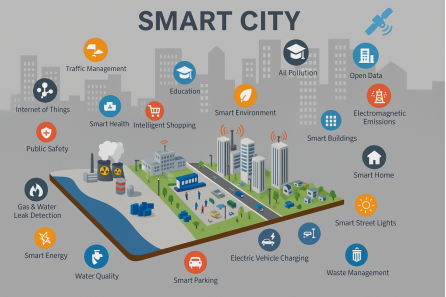

4. Typische Anwendungsszenarien

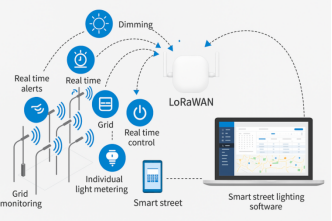

• Intelligente Straßenbeleuchtung : Verbindet Hunderte von Straßenbeleuchtungsknoten über das LoRaWAN1302 Gateway zur Fernsteuerung und zum Energiemanagement.

• Intelligentes Parken:  Funktioniert mit geomagnetischen Sensoren und Parkraummanagementsystemen, um die Parkplatzverfügbarkeit in Echtzeit zu melden.

• Intelligente Zähler (Wasser, Gas, Strom) : Ermöglicht die Datenerfassung aus der Ferne, reduziert den manuellen Arbeitsaufwand und unterstützt Prepaid-Abrechnungs- und Alarmfunktionen.

Abschluss

Die LoRaWAN-Netzwerkarchitektur – gekennzeichnet durch Einfachheit, Skalierbarkeit und Sicherheit – bildet das digitale Nervensystem der IoT-Kommunikation. Innerhalb dieser Architektur fungiert das LoRaWAN1302-Gateway als zentrale Schnittstelle und bietet hohe Kapazität, Mehrkanalunterstützung und geringen Stromverbrauch für Smart Cities, intelligente Landwirtschaft und intelligentes Energiemanagement.

Als Anbieter von industrietauglichen drahtlosen Modulen und Systemlösungen wird NiceRF die LoRa- und LoRaWAN-Technologien weiterentwickeln und Produkte mit höherer Leistung, geringerem Stromverbrauch und flexiblerer Einsatzmöglichkeit anbieten.
