Detaillierte Analyse des UWB650-Moduls (Teil 5): Konfigurationsbefehle

12

Sep . 2025

Von sdga:

Dieses Kapitel bietet eine Zusammenfassung aller bekannten Konfigurations- und Betriebsbefehle für das UWB650-Modul und dient Softwareentwicklern als umfassendes und schnelles Nachschlagewerk. Das UWB650-Modul verwendet Konfigurationsbefehle, um einige seiner Laufzeitparameter zu ändern.

Mechanische Abmessungen des UWB650-Moduls

Definitionen

  • : Wagenrücklaufzeichen, z. B. 0x0D.

  • : Zeilenvorschubzeichen, z. B. 0x0A.

  • <...> : Parametername. Die spitzen Klammern erscheinen nicht im eigentlichen Befehl.

Konfigurationsbefehlsformat

Wenn ein Benutzer Daten über die serielle Schnittstelle eingibt, erkennt das Modul, ob es sich um einen Konfigurationsbefehl handelt, verarbeitet diesen und gibt die entsprechende Antwort. Das Format der Konfigurationsbefehle ist festgelegt: Es beginnt mit UWBRFAT und endet mit UWBRFAT.Die Antwort- und Ergebniscodes des Befehls beginnen und enden immer mitUndDie

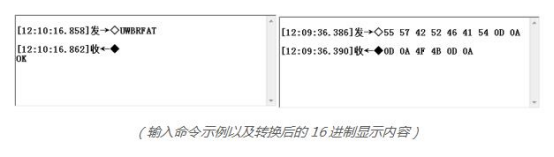

Beispiel für eine Befehlseingabe und ihre hexadezimale Darstellung

In diesem gesamten DokumentUndwird bei der Beschreibung von Konfigurationsbefehlen und deren Antworten absichtlich weggelassen. Benutzer, die keine Parameter konfigurieren müssen, sollten das Senden von Datenpaketen vermeiden, die mit UWBRFAT beginnen und mit enden.UndDie

Mechanismus zur Verarbeitung von seriellen Schnittstellensignalen

Das UWB650-Modul verwendet eine Timeout-Erkennungsmethode, um die Anzahl der vom seriellen Port empfangenen Bytes zu ermitteln. Sobald das Modul das erste Byte empfängt, startet es einen Timer von ca. 5 ms. Empfängt es weitere Bytes, wird der Timer zurückgesetzt. Der Empfang wird beendet und die Datenverarbeitung beginnt, sobald der Empfangspuffer voll ist oder der Timer ein Timeout auslöst.

1) Überprüfen Sie, ob das Modul ordnungsgemäß funktioniert.

Befehl

Antwort

UWBRFAT

OK



2) Modul-Firmwareversion abrufen

Befehl

Antwort

UWBRFAT+VERSION?

V1.2

Hinweis: Da die Modul-Firmware möglicherweise später aktualisiert wird, dienen die Antworten in diesem Dokument nur als Referenz.

 3) Alle Modulparameter auf die Standardwerte zurücksetzen

Befehl

Antwort

UWBRFAT+DEFAULT

OK

Hinweis: Dieser Befehl führt zu einem Neustart des Moduls. Das Modul antwortet mit „OK“, bevor der Neustart ausgeführt wird. Nach dem Start des Moduls gibt die serielle Schnittstelle die folgende Zeichenkette aus:

Startvorgang abgeschlossen

4) Starten Sie das Modul neu.

Befehl

Antwort

UWBRFAT+RESET

OK

Hinweis: Dieser Befehl führt zu einem Neustart des Moduls. Das Modul antwortet mit „OK“, bevor der Neustart ausgeführt wird.

Nach dem Start des Moduls gibt die serielle Schnittstelle die folgende Zeichenkette aus:

Startvorgang abgeschlossen

5) Konfigurierbare Parameter im internen Flash-Speicher speichern

Befehl

Antwort

UWBRFAT+FLASH

OK

Hinweis: In den nachfolgenden Beschreibungen der Konfigurationsbefehle weisen mit * gekennzeichnete Befehle darauf hin, dass die zugehörigen Parameter mit diesem Befehl im Flash-Speicher gespeichert werden können. Diese Parameter werden bei nachfolgenden Neustarts des Moduls direkt angewendet.

6) Konfigurieren Sie die Baudrate der seriellen Schnittstelle des Moduls.

Befehl

Antwort

Abfrage

UWBRFAT+BAUDRATE?

+BAUDRATE=

Satz

*UWBRFAT+BAUDRATE=

OK

Beschreibung

Ganzzahliger Datentyp. Jeder Wert repräsentiert die entsprechende Seriennummer.
Port-Baudrate:

0:230400 bps

1:115200 bps ( Standard )

2:57600 bps

3,38400 bps

4,19200 bps

5,9600 bps

Hinweis: Andere Konfigurationen des seriellen Ports des Moduls sind festgelegt: 8 Datenbits, 1 Stoppbit, kein Paritätsbit, keine Flusssteuerung.

Beispiel

Abfrage der aktuellen Baudrate des seriellen Ports des Moduls:

Senden : UWBRFAT+BAUDRATE?

Antwort: +BAUDRATE=0

Stellen Sie die Baudrate der seriellen Schnittstelle des Moduls auf 9600 ein: Senden : UWBRFAT+BAUDRATE=5

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+BAUDRATE=6

Antwort: Fehler



7) Konfigurieren Sie die Luftdatenrate des UWB-Chips.

Befehl

Antwort

Abfrage

UWBRFAT+DATARATE?

+DATARATE=

Satz

*UWBRFAT+DATARATE=

OK

Beschreibung

Ganzzahliger Datentyp. Unterschiedliche Werte repräsentieren unterschiedliche Luftdatenraten.

0,850 Kbps

1:6,8 Mbit/s ( Standard )

Beispiel

Abfrage der Luftdatenrate: Senden : UWBRFAT+DATARATE?

Antwort: +DATARATE=1

Stellen Sie die Luftdatenrate ein: Senden : UWBRFAT+DATARATE=0

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+DATARATE=2

Antwort: Fehler


8) Konfigurieren Sie die PAN-ID und die Adresse des UWB-Chips.

Befehl

Antwort

Abfrage

UWBRFAT+Geräte-ID?

+Geräte-ID=,

Satz

*UWBRFAT+DEVICEID=,

OK

Beschreibung

: 4-Byte-Hexadezimalzeichen. Bereich: 0000–FFFE (Standard: 0000)

: 4-Byte-Hexadezimalzeichen. Bereich: 0000–FFFE (Standard: 0000)

Beispiel

Abfrage von PAN-ID und Adresse:

Senden : UWBRFAT+Geräte-ID?

Antwort: +DEVICEID=1234,5678

PAN-ID und Adresse festlegen :

Senden : UWBRFAT+DEVICEID=ABCD,1234

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+DEVICEID=FFFF,FFFF

Antwort: Fehler



9) Stellen Sie die Sendeleistung des Moduls ein.

Befehl

Antwort

Abfrage

UWBRFAT+POWER?

+LEISTUNG=

Satz

*UWBRFAT+POWER=

OK

Beschreibung

Ganzzahliger Datentyp. Wertebereich: 0–10. Unterschiedliche Werte repräsentieren unterschiedliche Potenzen.Level :

Ebene

Ausgangsleistung (dBm)

0

-5

1

-2

2

2.14

3

7,5

4

8.8

5

11

6

14

7

17

8

20.2

9

23,7

10 ( Standard )

27,7



Beispiel

Sendeleistung des Moduls abfragen: Senden : UWBRFAT+POWER?

Antwort: +LEISTUNG=0

Sendeleistung einstellen: Senden : UWBRFAT+POWER=10

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+POWER=11

Antwort: Fehler



10) Konfigurieren Sie den Präambelcode-Parameter des UWB-Chips.

Befehl

Antwort

Abfrage

UWBRFAT+PRÄAMBELCODE?

+PRÄAMBELCODE=

Satz

*UWBRFAT+PRÄAMBELCODE=

OK

Beschreibung

: Integer type. Range: 9-24 (Default: 9). UWB650 modules with different preamble code parameters cannot communicate.

Beispiel

Präambelcode-Parameter abfragen: Senden : UWBRFAT+PRÄAMBELCODE?

Antwort: +PRÄAMBELCODE=9

Präambelcode-Parameter festlegen: Senden : UWBRFAT+PREAMBLECODE=12

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+PRÄAMBELCODE=3

Antwort: Fehler



11) CCA-Funktion (Clear Channel Assessment) konfigurieren

Befehl

Antwort

Abfrage

UWBRFAT+CCAENABLE?

+CCAENABLE=

Satz

*UWBRFAT+CCAENABLE=

OK

Beschreibung

Ganzzahliger Datentyp.

0: CCA-Funktion deaktivieren (Standard)

1: CCA-Funktion aktivieren

Diese Funktion wird nur im Datenübertragungsmodus verwendet. Nach Aktivierung von CCA stoppt das Modul die Übertragung, wenn es vor dem Senden normaler Daten eine laufende Datenübertragung erkennt. Die serielle Schnittstelle antwortet mit Folgendem:

CCA-Fehler

Beispiel

Abfrage, ob die CCA-Funktion aktiviert ist:

Senden : UWBRFAT+ CCAENABLE?

Antwort: +CCAENABLE=0

CCA-Funktion aktivieren :

Senden : UWBRFAT+CCAENABLE=1

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+CCAENABLE=2

Antwort: Fehler



12) Konfigurieren Sie die ACK-Funktion (Automatische Antwortanforderung).

Befehl

Antwort

Abfrage

UWBRFAT+ACKENABLE?

+ACKENABLE=

Satz

*UWBRFAT+ACKENABLE=

OK

Beschreibung

Ganzzahliger Datentyp.
0: ACK-Sendeanforderung deaktivieren (Standard)

1: ACK-Sendeanforderung aktivieren Nach der Aktivierung der ACK-Sendeanforderung enthalten alle vom Modul im Datenübertragungsmodus gesendeten Daten eine ACK-Anforderung. Wird keine ACK-Antwort empfangen, antwortet die serielle Schnittstelle mit Folgendem:

ACK WARTEN TIMEOUT

Wird eine ACK-Antwort empfangen, antwortet die serielle Schnittstelle mit Folgendem:

Bestätigung empfangen

Beispiel

Abfrage, ob die ACK-Funktion aktiviert ist :

Senden : UWBRFAT+ACKENABLE?

Antwort: +ACKENABLE=0

ACK-Funktion aktivieren: Senden : UWBRFAT+ACKENABLE=1

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+ACKENABLE=2

Antwort: Fehler



13) Konfigurieren Sie den AES-128-Schlüssel des Moduls.

Befehl

Antwort

Abfrage

UWBRFAT+SICHERHEIT?

+SICHERHEIT=,

Satz

*UWBRFAT+SECURITY=,

OK

Beschreibung

Ganzzahliger Datentyp.

0: AES-Verschlüsselung deaktivieren (Standard)

1: AES-Verschlüsselung aktivieren Nach der Aktivierung der AES-Verschlüsselung wird der vom Modul im Datenübertragungsmodus gesendete Frame-Payload-Inhalt verschlüsselt, um eine zuverlässigere Datenübertragung zu gewährleisten.

Hexadezimaler Zeichentyp. Länge: 32 Byte.

Standardwert : 000102030405060708090A0B0C0D0E0F

Beispiel

Abfrage des Status der AES-Verschlüsselungsfunktion und des Schlüssels:

Senden : UWBRFAT+SECURITY?

Antwort: +SECURITY=0,00112233445566778899AABBCCDDEEFF

Aktivieren Sie die AES-Verschlüsselung und legen Sie den Schlüssel fest:

Senden : UWBRFAT+SECURITY=1,112233445566778899AABBCCDDEEFF00

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+SECURITY=112233445566778899AABBCCDDEEFF00

Antwort: Fehler



14) Legen Sie die Zieladresse für die Datenübertragung fest.

Befehl

Antwort

Abfrage

UWBRFAT+TXTARGET?

+TXTARGET=

Satz

*UWBRFAT+TXTARGET=

OK

Beschreibung

: 4-Byte-Hexadezimalzeichen. Bereich: 0000–FFFF (Standard: 0000). Bei Einstellung auf FFFF werden Daten, die von der Datenübertragungsfunktion des Moduls gesendet werden, als Broadcast behandelt.

Beispiel

Abfrage des aktuellen Übertragungsziels:

Senden : UWBRFAT+TXTARGET?

Antwort: +TXTARGET=AB12

Ändern Sie das aktuelle Übertragungsziel:

Senden : UWBRFAT+TXTARGET=1234

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+TXTARGET=123

Antwort: Fehler



15) Stellen Sie die Mesh-Netzwerkfunktion des Moduls ein.

Befehl

Antwort

Abfrage

UWBRFAT+MESHENABLE?

+MESHENBAR=

Satz

*UWBRFAT+MESHENABLE=

OK

Beschreibung

Ganzzahliger Datentyp.
0: Mesh-Funktion deaktivieren (Standard)

1: Mesh-Funktion aktivieren, Modul fungiert nur als Relais. 2: Mesh-Funktion aktivieren, Modul fungiert nur als Knoten.

3: Aktivieren Sie die Mesh-Funktion. Das Modul kann dann sowohl als Relais als auch als Knoten fungieren. Hinweis: Im Mesh-Modus beträgt die maximale Paketgröße 1004 Byte. Module mit aktiviertem Mesh können keine normalen Daten mit Modulen ohne aktiviertes Mesh senden oder empfangen (Bereichs- und Ortungsfunktionen sind ausgenommen).

Beispiel

Status der Mesh-Funktion abfragen: Senden : UWBRFAT+MESHENABLE?

Antwort: +MESHENABLE=0

Mesh-Funktion aktivieren, Modul fungiert als Knoten: Senden : UWBRFAT+MESHENABLE=2

Antwort: OK

Fehlerbeispiel : UWBRFAT+MESHENABLE=4

Antwort: Fehler



16) Stellen Sie das Modul so ein, dass beim Empfang von Daten die Quelladressinformationen angezeigt werden.

Befehl

Antwort

Abfrage

UWBRFAT+RXSHOWSRC?

+RXSHOWSRC=

Satz

*UWBRFAT+RXSHOWSRC=

OK

Beschreibung

Ganzzahliger Datentyp.

0: Quelladressinformationen nicht anzeigen 1: Quelladressinformationen anzeigen (Standard)

Hinweis: Nach der Aktivierung zeigt das Modul beim Empfang normaler Daten die Quelladresse und die Signalstärke an.

Zum Beispiel der Empfang von Daten (123456789) von einem anderen Modul (Adresse 1234) mit einer Signalstärke von -45,60dBm:

Quelladresse: 1234; RSSI: -45,60 dBm; Daten: 123456789

Wenn das Modul über eine aktivierte Mesh-Funktion verfügt und als Knoten konfiguriert ist, empfängt es Daten im folgenden Format:

Mesh SrcAddr:1234;Data:123456789

Beispiel

Abfrage, ob Quelladressinformationen angezeigt werden sollen:

Senden : UWBRFAT+RXSHOWSRC?

Antwort: +RXSHOWSRC=0

Anzeige der Quelladressinformationen aktivieren:

Senden : UWBRFAT+RXSHOWSRC=1

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+RXSHOWSRC=2

Antwort: Fehler



17) Stellen Sie den Status der Onboard-LED des Moduls ein:

Befehl

Antwort

Abfrage

UWBRFAT+LEDSTATUS?

+LEDSTATUS=

Satz

*UWBRFAT+LEDSTATUS=

OK

Beschreibung

Ganzzahliger Datentyp.

0: LED-Statusanzeige deaktivieren

1: LED-Statusanzeige aktivieren (Standard)

Hinweis: Während des Betriebs zeigt ein blinkendes rotes Licht an, dass das Modul Daten sendet; ein blinkendes blaues Licht zeigt an, dass sich das Modul im Empfangszustand befindet, was jedoch nicht unbedingt bedeutet, dass Daten empfangen werden.

Beispiel

Abfrage, ob die LED-Statusanzeige aktiviert ist:

Senden : UWBRFAT+LEDSTATUS?

Antwort: +LEDSTATUS=1

LED-Statusanzeige deaktivieren: Senden : UWBRFAT+LEDSTATUS=0

Antwort: OK

Fehlerbeispiel :

Senden : UWBRFAT+LEDSTATUS=2

Antwort: Fehler



18) Den Empfangszustand des Moduls festlegen.

Befehl

Antwort

Abfrage

UWBRFAT+RXENABLE?

+RXENABLE=

Satz

*UWBRFAT+RXENABLE=

OK

Beschreibung

Ganzzahliger Datentyp.

0: Empfangszustand deaktivieren 1: Empfangszustand aktivieren (Standard)

Nach Deaktivierung des Empfangs wechselt das Modul in den Leerlaufzustand. Es kann weiterhin Daten im Datenübertragungsmodus senden, aber keine Daten empfangen. In diesem Zustand wird der Stromverbrauch reduziert.

Beispiel

Abfrage, ob der Empfangsstatus aktiviert ist:

Senden : UWBRFAT+RXENABLE?

Antwort: +RXENABLE=1

Disable reception:
Send:UWBRFAT+RXENABLE=0

Response:OK

Error Example

Send:UWBRFAT+RXENABLE=2

Response:Error



19) Set the module's SNIFF (Sniff Receive) state

Command

Response

Query

UWBRFAT+SNIFFEN?

+SNIFFEN=

Set

*UWBRFAT+SNIFFEN=

OK

Description

: Integer type.

0: Disable Sniff Receive (Default)

1: Enable Sniff Receive

After the user enables Sniff Receive, the module will temporarily disable it when starting ranging/location functions. It will re-enable Sniff Receive after the function is closed.

Example

Query if Sniff Receive is enabled:

Send:UWBRFAT+SNIFFEN?

Response:+SNIFFEN=0

Disable reception:

Send:UWBRFAT+SNIFFEN=1

Response:OK

Error Example

Send:UWBRFAT+SNIFFEN=2

Response:Error



20) Set the module's antenna delay

Command

Response

Query

UWBRFAT+ANTDELAY?

+ANTDELAY=

Set

*UWBRFAT+ANTDELAY=

OK

Description

: Integer type. Range: 0-65535. Default: 16400. The module's antenna delay parameter.
The antenna delay parameter directly affects the error of ranging results in ranging and positioning functions. Calibrating the antenna delay makes the ranging result as close as possible to the actual distance.
When using our company's UWB antennas, the corresponding antenna delay parameters can be used for different models:

Antenna Model

Recommended Antenna Delay Value

UWB-PCB-X


UWB-PCB-D


UWB-ZT50


UWB-ZT50


Please consult our company for specific parameters of each antenna model.
If you are not using our company's UWB antennas, you need to manually calibrate the antenna delay. Please refer to "How to Calibrate Antenna Delay for UWB650 Module.pdf" for how to calibrate.

Example

Query the antenna delay parameter:
Send:UWBRFAT+ANTDELAY?

Response:+ANTDELAY=16400

Set the antenna delay parameter:
Send:UWBRFAT+ANTDELAY=12345

Response:OK

Error Example

Send:UWBRFAT+LEDSTATUS=123456

Response:Error



21) Module's Ranging Function

Command

Response

Set

UWBRFAT+RANGING=,

+RANGING=(),()

Description

: 4-byte hex type. The target address for ranging when the module acts as initiator. Range: 0000-FFFE. Multiple addresses can be entered, separated by commas. The number of addresses must match the value of theparameter.
The module will perform the ranging process with the target modules in the order of the addresses in the command and output the ranging information together upon completion.
: Floating-point string type. Distance information output after ranging completes. Up to 2 decimal places. If ranging fails, this value will be -1.

: Floating-point string type. Signal strength information of the other end output after ranging completes. Up to 2 decimal places.
Note: After receiving the ranging signal from the host, the other end will output the ranging information once the ranging is completed.

Example

Ermitteln Sie die Entfernung zum Modul mit der Adresse 0001: Senden Sie : UWBRFAT+RANGING=1,0001

Antwort: +RANGING=(12,34),(-56,78)

Entfernungsinformationen des Moduls mit der Adresse 0001: Gleichzeitig die Entfernungen zu den Modulen mit den Adressen 0002 und 0003 ermitteln:

Senden : UWBRFAT+RANGING=2,0002,0003

Antwort: +RANGING=(34.12,26.17),(-53.23,-49.15)

Entfernung zum Modul mit der Adresse 0004 ermitteln, aber Entfernungsmessung schlägt fehl:

Senden : UWBRFAT+RANGING=1,0004

Antwort: +RANGING=(-1),(0.00)

Fehlerbeispiel :

Senden : UWBRFAT+RANGING=123,456

Antwort: Fehler


22) Positionierungsfunktion des Moduls

Befehl

Antwort

Satz

UWBRFAT+LOCATION=

+STANDORT=(,,),(),()

Beschreibung

: 4-Byte-Hexadezimaldarstellung. Die Zieladressen für die Positionierung, wenn das Modul als Tag fungiert. Bereich: 0000–FFFE. Mindestens 3 Adressen erforderlich, maximal 8 können eingegeben werden (durch Kommas getrennt).
Das Modul initiiert den Positionierungsprozess mit den Zielankern und gibt nach Abschluss des Prozesses das Positionierungsergebnis aus.

Die berechnete aktuelle x-Koordinate des Objekts nach Abschluss der Positionierung. Auf zwei Dezimalstellen gerundet, Einheit: Meter (m).

Die berechnete aktuelle y-Koordinate des Objekts nach Abschluss der Positionierung. Auf zwei Dezimalstellen gerundet, Einheit: Meter (m).

Die berechnete aktuelle z-Koordinate des Objekts nach Abschluss der Positionierung. Auf zwei Dezimalstellen gerundet, Einheit: Meter (m).

Gleitkomma-Zeichenkette. Ausgabe der Entfernungsinformationen nach Abschluss der Positionsbestimmung. Bis zu zwei Dezimalstellen. Bei einem Erfassungsfehler ist dieser Wert -1.

Gleitkomma-Zeichenkette. Signalstärkeinformationen des Gegenübers nach Abschluss der Entfernungsmessung. Bis zu zwei Dezimalstellen. Bei einem Fehler bei der Entfernungsmessung ist dieser Wert 0.

Beispiel

Bei drei nahegelegenen Ankerpunkten (0001, 0002, 0003) ermitteln Sie die relative Position zu diesen Ankerpunkten: Senden : UWBRFAT+LOCATION=0001,0002,0003

Antwort: +LOCATION=(12.34,34.56,56.78),(11.22,33.44,55.66),(-45.45,-56.56,-67.67)

Fehlerbeispiel (Unzureichende Anzahl eingegebener Ankeradressen): Senden : UWBRFAT+RANGING=0001,0002

Antwort: Fehler

23) Ankerkoordinaten festlegen

Befehl

Antwort

Abfrage

UWBRFAT+COORDINATE?

+KOORDINATEN=,,

Satz

*UWBRFAT+COORDINATE=,,

OK

Beschreibung

Ganzzahliger Datentyp. Die x-Koordinate des Ankers, Einheit: cm. Bereich: 0–100000 (Standardwert: 0)
Ganzzahliger Datentyp. Die y-Koordinate des Ankers, Einheit: cm. Bereich: 0–100000 (Standardwert: 0)
Ganzzahliger Datentyp. Z-Koordinate des Ankers, Einheit: cm. Bereich: 0–100000 (Standardwert: 0)

Beispiel

Die eigenen Koordinaten des Moduls abfragen, wenn es als Anker fungiert: Senden : UWBRFAT+COORDINATE?

Antwort: +COORDINATE=12345,0,54321

Modulkoordinaten festlegen: Senden : UWBRFAT+COORDINATE=12345,54321,100

Antwort: OK



24) Bereichsversatz einstellen

Befehl

Antwort

Abfrage

UWBRFAT+DISTOFFSET?

+DISTOFFSET=

Satz

*UWBRFAT+DISTOFFSET=

OK

Beschreibung

Ganzzahliger Datentyp. Wertebereich: -500 bis 500. Standardwert: 0. Legt den Offset-Wert für die Ergebnisse von Bereichsmessungen bei Verwendung von Bereichs- oder Positionierungsfunktionen fest. Einheit: cm.
Ist der eingestellte Offsetwert positiv, addiert das Modul diesen Offset zum Ergebnis der Entfernungsmessung; ist der Wert negativ, subtrahiert es den Offset.

Beispiel

Bereichsoffsetwert abfragen: Senden : UWBRFAT+DISTOFFSET?

Antwort: +DISTOFFSET=34

Bereichsoffsetwert festlegen: Senden : UWBRFAT+DISTOFFSET=100

Antwort: OK



Detaillierte Analyse der UWB650-Modulreihe


Kontaktieren Sie uns

 +86-755-23080616

 sales@nicerf.com

Website: https://www.nicerf.com/

Adresse: 309-314, 3/F, Gebäude A, Hongdu-Geschäftsgebäude, Zone 43, Baoan Dist, Shenzhen, China

Kontaktieren Sie uns
Datenschutzrichtlinie

Datenschutzrichtlinie

· Datenschutzrichtlinie

Derzeit sind keine Inhalte verfügbar




E-Mail: sales@nicerf.com

Tel.:+86-755-23080616

Adresse: 309-314, 3/F, Gebäude A, Hongdu-Geschäftsgebäude, Zone 43, Baoan Dist, Shenzhen, China


×
