Das LoRa Pro-Modul ist eine neue Serie verbesserter drahtloser Netzwerkkommunikationsmodule von Wireless. Es basiert auf dem SX127X-Chip von Semtech und nutzt die fortschrittliche LoRa-Spread-Spectrum-Modulation mit Frequenzsprungtechnologie für hohe Empfindlichkeit. Die Durchdringungskraft und Kommunikationsreichweite sind den aktuellen FSK- und GFSK-Produkten deutlich überlegen und bieten eine höhere Entstörungsfestigkeit. Um den Anwendungsanforderungen unterschiedlicher Kunden gerecht zu werden, ist die Modulsoftware dieser Serie als All-in-One-Lösung konzipiert. Über das PC-Software-Konfigurationsmodul können Benutzer zwischen verschiedenen Betriebsmodi wechseln. Im MESH-Modus verfügt das Routing-Modul über automatisches Routing. Durch die Kombination mehrerer Module kann der Benutzer eine Netzwerkübertragung ohne tote Zone und ohne Entfernungsbeschränkung einrichten. Gleichzeitig können Benutzer AES128-Funkdaten über PC-Software oder serielle Schnittstellen verschlüsseln, was die Datenübertragung sicherer macht.
Das LoRa6100Pro-mini-Modul verfügt über ein kompaktes Gehäuse mit Lochung und lässt sich daher leicht in platzbeschränkte Geräte integrieren. Es eignet sich für Embedded-Anwendungen mit hohen Platzanforderungen. Das Modul verfügt über eine Ausgangsleistung von 1 W und unterstützt Schnittstellen auf TTL- und RS485-Ebene.
LoRa6100Pro-mini verwendet bei Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
P ara meter | Mindest. | Typ. | Max. | Einheit | Zustand |
Betriebszustand | |||||
Spannungsbereich | 3.3 | 5,0 | 6.5 | V | |
Betriebstemperatur | -40 | 25 | +85 | ℃ | |
Stromverbrauch | |||||
Rx-Strom | <16 | mA | @5V,@TTL-Pegel | ||
Tx-Strom | < 600 | mA | @5V,@TTL-Pegel | ||
Schlafstrom | < 250 | uA | Anpassbare <5 uA-Version | ||
HF - Parameter | |||||
Frequenzbereich
| 414,92 | 433,92 | 453,92 | MHz | @433MHz |
470,92 | 489,92 | 509,92 | MHz | @470MHz | |
849,92 | 868,92 | 888,92 | MHz | @868MHz | |
895,92 | 914,92 | 934,92 | MHz | @915MHz | |
Datenrate | 91 | 656 | 17353 | bps | @LoRa |
Ausgangsleistung | + 16 | > 29,5 | + 31 | dBm | @5V,@433MHz / 470MHz |
Empfindlichkeit | -139 | dBm | @ 91 Basispunkte | ||
Frequenzband: 433/470/868/915 MHz optional
Übertragungsdistanz im offenen Bereich bis zu 8km @niedrige Rate

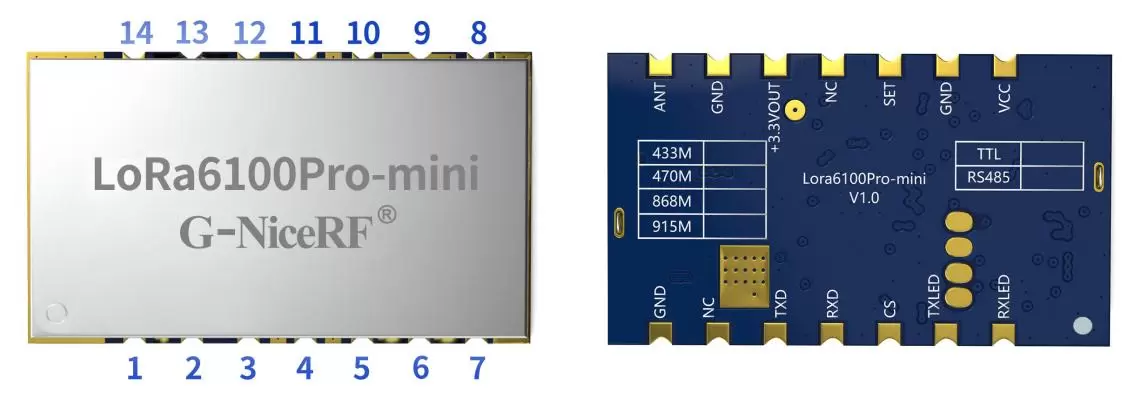

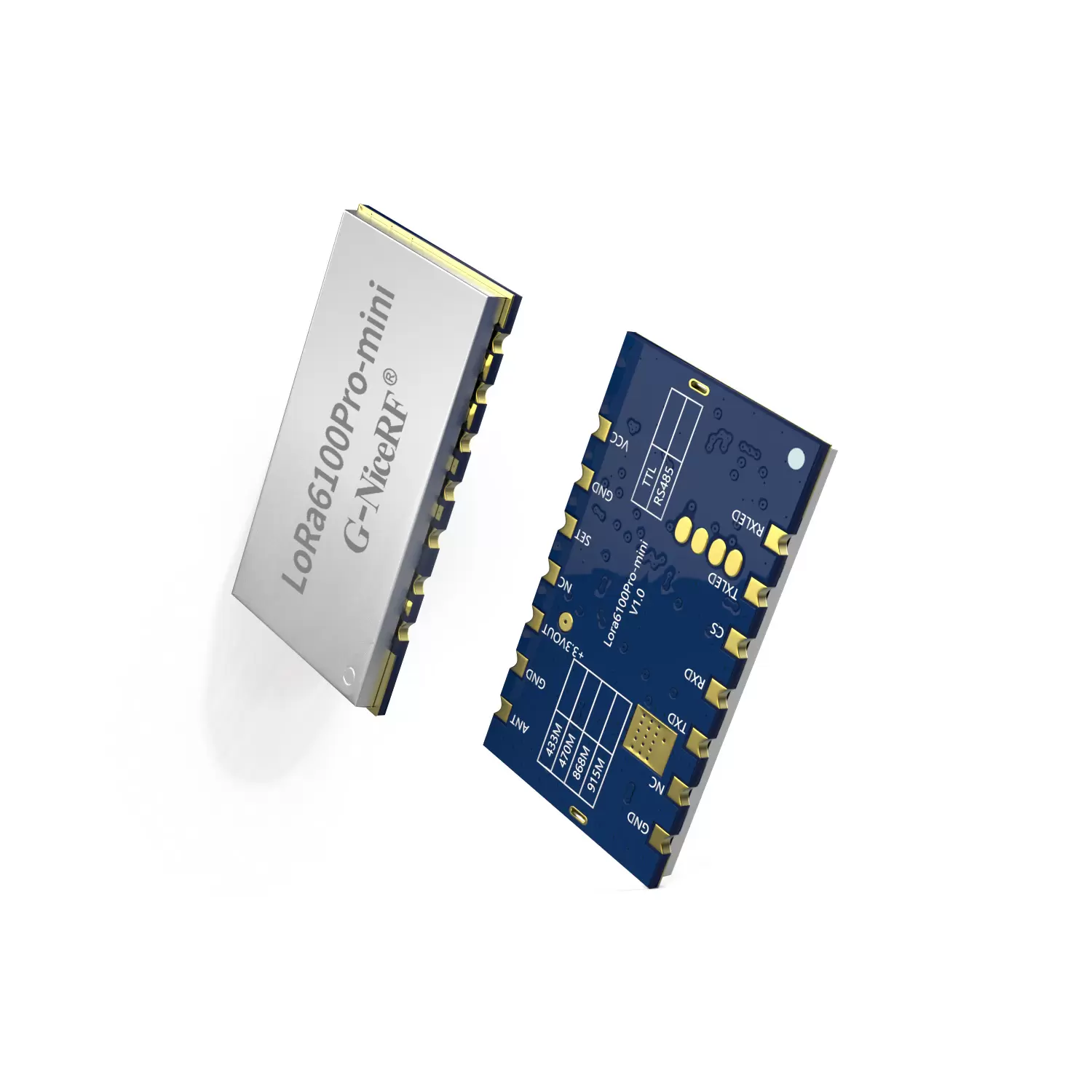

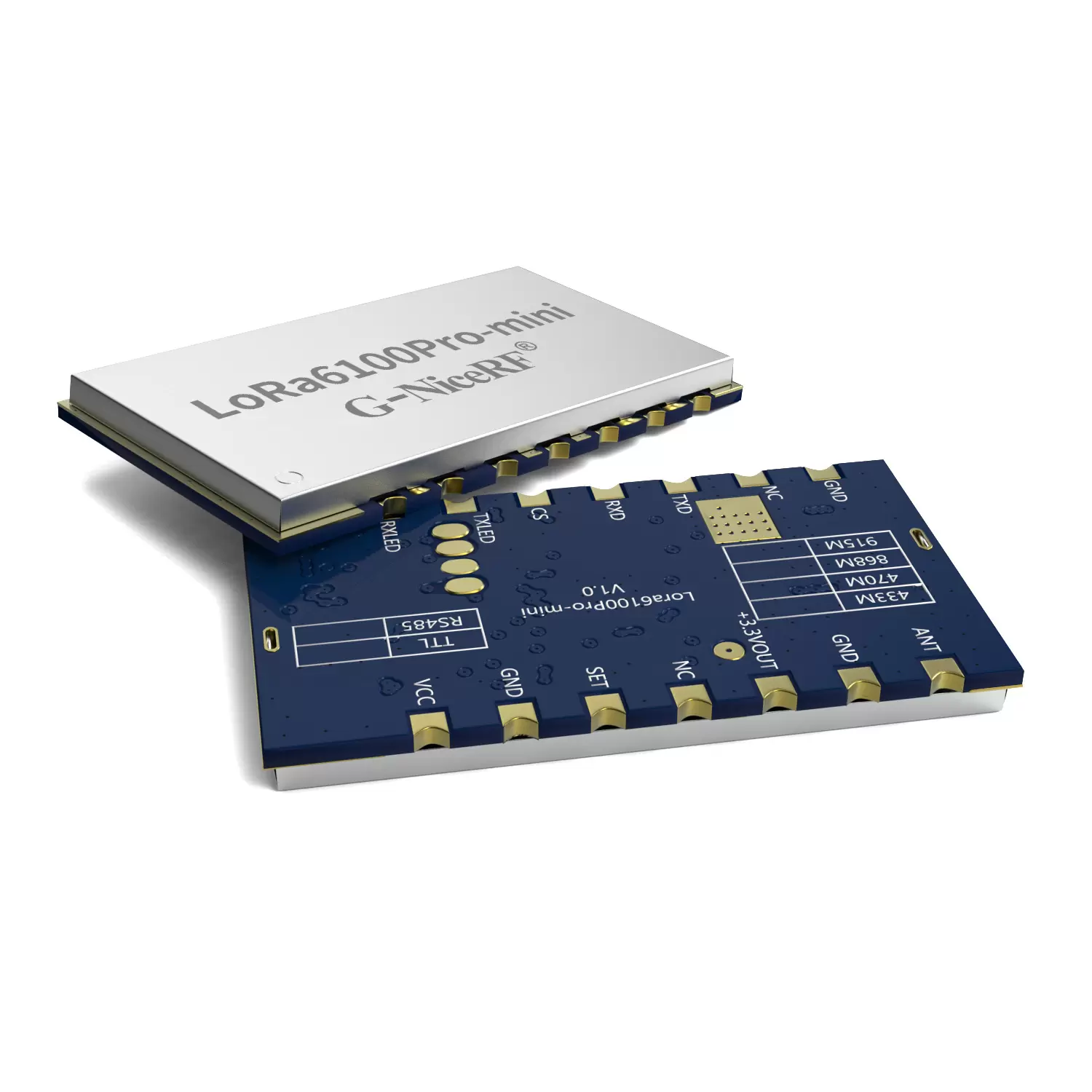

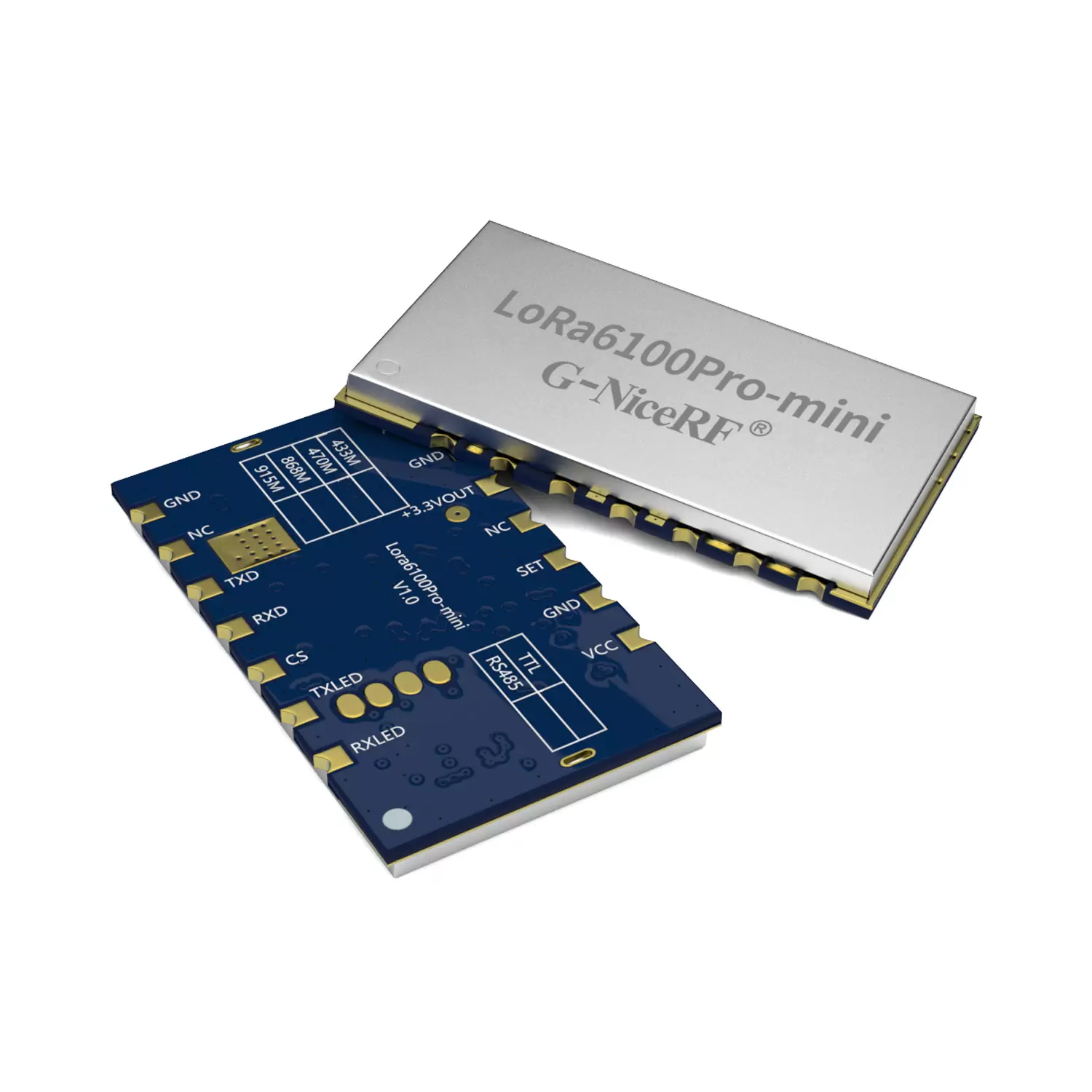

Pin Nr | Pinname | IO - Ebene | Beschreibung |
1 | RXLED | 0–3,3 V | Empfangssignalanzeige , leuchtet bei niedrigem Pegel, Standard ist hoher Pegel |
2 | TXLED | 0–3,3 V | Sendesignalanzeige , leuchtet bei niedrigem Pegel, Standard ist hoher Pegel |
3 | CS | 0–3,3 V | Modul-Aktivierungspin ( integrierter Pull-Up ) Hinweis: Werksseitige Standardversion: Ruhestrom <250 µA. Wenn CS hoch oder schwebend ist, kommuniziert das Modul normal; wenn CS niedrig ist, wechselt es in den Ruhemodus. Niedrigstromversion: Ruhestrom <15 µA. Bei niedrigem CS-Pegel kommuniziert das Modul normal; bei hohem oder schwebendem CS-Pegel wechselt es in den Ruhemodus. (Anpassung erforderlich) |
4 | RXD | 0–3,3 V | Serieller Kommunikationseingang des Moduls |
5 | TXD | 0–3,3 V | Serieller Kommunikationsausgang des Moduls |
6,11 | NC | NC (Keine Verbindung) | |
7,9,13 | Masse | An den Minuspol der Stromversorgung anschließen | |
8 | AMEISE | HF-Signalausgang, Anschluss an eine 50Ω-Antenne | |
10 | +3,3 V AUSGANG | 0–3,3 V | 3,3-V-Spannungsausgangspin, der Lasten bis zu 50 mA treiben kann |
12 | SATZ | 0–3,3 V | Konfigurationsparameter aktivieren (aktiviert durch niedrigen Pegel für die Parameterkonfiguration, Standard ist Ausgang mit hohem Pegel) |
14 | VCC | 3,3-6,0 | An den Pluspol der Stromversorgung anschließen (typischer Wert 5 V) |
Zertifizierung: Andere
Modulation: LoRa
Schnittstelle: TTL
Ausgangsleistung: 2W
Frequenz: 433 MHz,470 MHz,868 MHz,915 MHz
Netzwerk: GITTERGEWEBE,Punkt-zu-Punkt

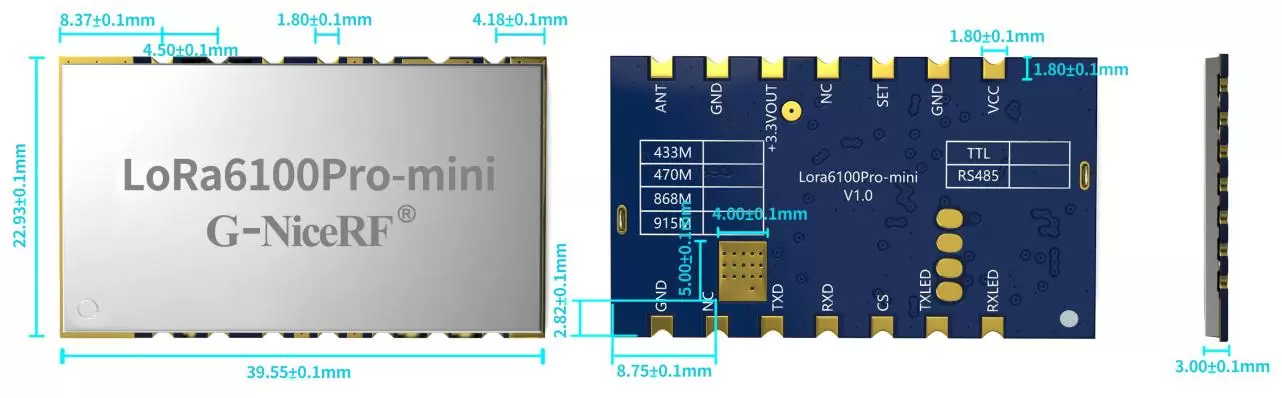

Größe (mm):39,55 * 22,93
Zertifizierung: Andere
Modulation: LoRa
Schnittstelle: RS232,RS485,TTL
Ausgangsleistung: 500 mW,1W
Frequenz: 433 MHz,470 MHz,868 MHz,915 MHz
Netzwerk: GITTERGEWEBE,Punkt-zu-Punkt
Größe (mm):50,4*39
