Das LoRa Pro-Modul ist eine neue Serie verbesserter drahtloser Netzwerkkommunikationsmodule von Wireless. Es basiert auf dem SX127X-Chip von Semtech und nutzt die fortschrittliche LoRa-Spread-Spectrum-Modulation-Frequenzsprungtechnologie für hohe Empfindlichkeit. Die Durchdringungskraft und Kommunikationsreichweite sind den aktuellen FSK- und GFSK-Produkten deutlich überlegen und bieten eine höhere Entstörungsfestigkeit. Um den Anwendungsanforderungen verschiedener Kunden gerecht zu werden, ist die Modulsoftware dieser Serie als All-in-One-Lösung konzipiert. Über das PC-Software-Konfigurationsmodul können Benutzer zwischen verschiedenen Arbeitsmodi wechseln. Im MESH-Modus verfügt das Routing-Modul über automatisches Routing. Durch die Kombination mehrerer Module kann der Benutzer eine Netzwerkübertragung ohne tote Winkel und ohne Entfernungsbeschränkung einrichten. Gleichzeitig können Benutzer AES128-Funkdaten über PC-Software oder serielle Schnittstellen verschlüsseln und so die Datenübertragung sicherer gestalten.
Das LoRa-Modem LoRa6102Pro ist für eine Ausgangsleistung von 1 W ausgelegt und in den Stufen TTL/RS232/RS485 verfügbar. Es wird häufig in der drahtlosen Fernübertragungssteuerung eingesetzt.
LoRa6102Pro verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Hardwarefunktionen:
1. Kleine Größe, Metallgehäuse, starke Entstörungsfähigkeit.
2. Integrierte Hardware-Anti-Crash-Selbstrücksetzschaltung zum Widerstand gegen starke externe Störsignale.
3. Eingebaute Überstrom- und Überspannungsschutzschaltung gegen Rückwärtsanschluss.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest.	Typ.	Max.	Einheit	Zustand
Betriebszustand
Spannungsbereich	4.5	5,0	5.5	V
Betriebstemperatur	-40	25	+85	℃
Stromverbrauch
Rx-Strom		< 30		mA	bei 5 V @TTL-Pegel
Tx-Strom		< 600		mA
Schlafstrom		< 250		uA
HF-Parameter
Frequenzbereich	414,92	433,92	453,92	MHz	@433MHz
	470,92	489,92	509,92	MHz	@470MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	@915MHz
Datenrate	91	656	17353	bps	@LoRa
Ausgangsleistung	+ 24	> 29,5	+ 31	dBm	@433MHz / 470MHz
Ausgangsleistung	+ 21	> 27	+ 28,5	dBm	@868MHz / 915MHz
Empfindlichkeit		-139		dBm	@91bps

Schnittstelle	TTL, RS232, RS485
Netzwerk	NETZ
Frequenz	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation	LoRa
Ausgangsleistung	1W

Funktionen des LoRa-Modems LoRa6102Pro

Übertragungsdistanz im offenen Bereich bis zu 10 km bei 91 bps
Frequenzband: 433/470/868/915 MHz optional
AES128-Datenverschlüsselung
MESH- und Knoten-Arbeitsmodus
40 Kanäle
Hop-Level im MESH-Modus
CRC-Verschlüsselung optional
LoRa-Modulation
Schnittstelle: TTL/RS232/RS485
Empfindlichkeit: -139 dBm
Maximale Ausgangsleistung: 1 W (+30 dBm)
Betriebsspannung: 3,3 ~ 6,5 V
Arbeitstemperatur: -40 ~ +85 °C

Anwendungen des LoRa-Modems LoRa6102Pro

Fernbedienung
Zählerfernauslesung
Industrielle Datenerfassung
Telemetrie für die Heimautomatisierung
Drahtlose Datenkommunikation
Zutrittskontrollsystem

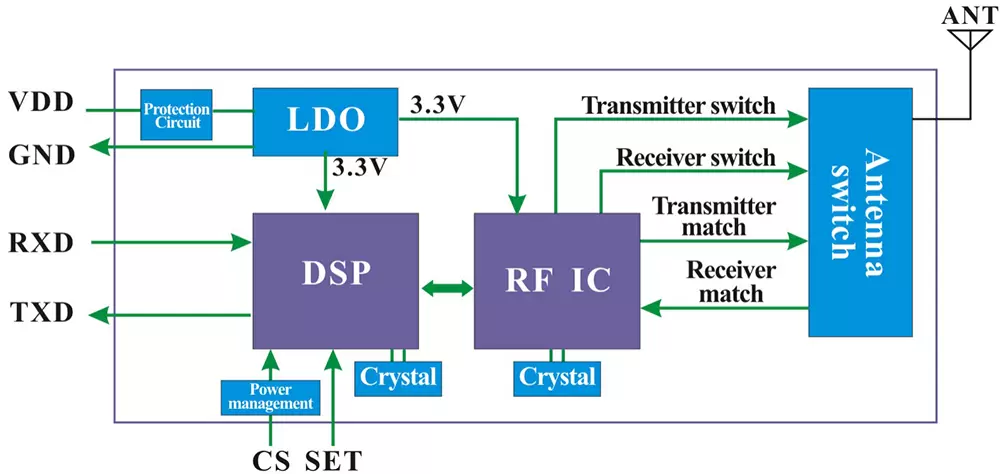

Blockdiagramm des LoRa-HF-Moduls LoRa6102Pro

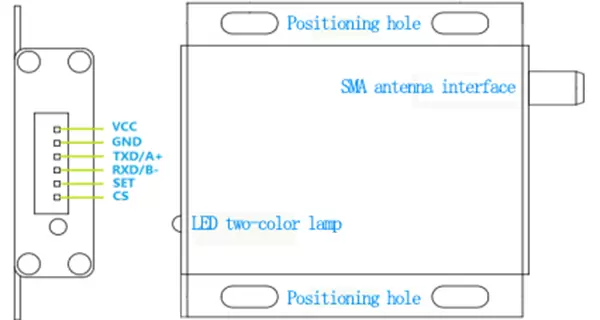

Pin-Definition des LoRa-HF-Moduls LoRa6102Pro

Pin-Nr.	Definition	Beschreibung
1	VCC	Angeschlossen an die positive Stromversorgung (typischerweise 5 V)
2	Masse	Mit Erde verbunden
3	TXD/A	Verbindung zu A@485 herstellen
4	RXD/B	Verbindung zu B@485 herstellen
5	SATZ	Konfigurationsparameter aktivieren (Low-Level-Aktivierungsparameterkonfiguration, Standard-High-Level-Ausgabe)
6	CS	Modul-Aktivierungsstift (integrierter Pull-Up). Hinweis: Werksseitige Standardversion: Ruhestrom <200 uA, CS auf High gezogen oder für normale Kommunikation ausgesetzt, Ruhezustand auf Low-Pegel; Version mit geringem Stromverbrauch: Ruhestrom <15 uA, normale Kommunikation, wenn CS auf Low gezogen ist, auf High gezogen oder in den Ruhezustand schwebend.

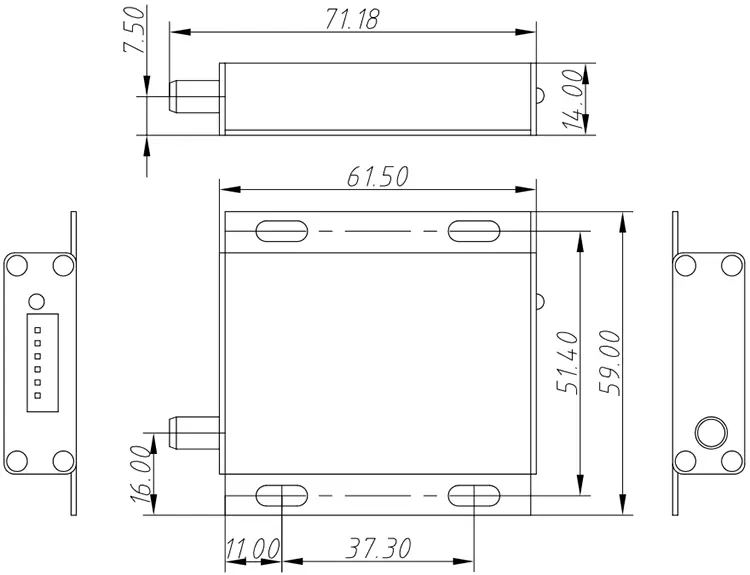

Mechanische Abmessungen des LoRa-HF-Moduls LoRa6102Pro
