LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz
LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz

LoRa6200II: 2 W Hochgeschwindigkeits- und Weitspannungs-Uart-LoRa-Modem mit ESD-Schutz

  • Das LoRa II-Modul ist eine neue Serie verbesserter Netzwerk-LoRa-Modems. Es basiert auf dem LLCC68-Chip von Semtech und nutzt die fortschrittliche LoRa-Spread-Spectrum-Modulations-Frequenzsprungtechnologie, um eine hohe Empfindlichkeit zu erreichen. Die Durchdringungsfähigkeit und die Kommunikationsentfernung sind viel besser als bei den aktuellen FSK- und GFSK-Produkten und verfügen über eine stärkere Entstörung. Wir entwerfen das Modul als All-in-One-Lösung, um den unterschiedlichen Kundenanforderungen gerecht zu werden. Benutzer können über die PC-Software oder Befehle zwischen verschiedenen Arbeitsmodi wechseln. Im MESH-Modus verfügt das Routing-Modul über eine automatische Routing-Funktion, sodass der Benutzer ein Netzwerk ohne Blindzone und ohne Entfernungsbeschränkung bilden kann. Gleichzeitig können Benutzer die Verschlüsselung drahtloser AES128-Daten über PC-Software oder serielle Anweisungen aktivieren, was die Sicherheit der drahtlosen Datenkommunikation erhöht.
  • LoRa6200II ist für eine Ausgangsleistung von 2 W und eine kleine eingebettete Größe ausgelegt, die in der Industrie für drahtlose Fernbedienungen weit verbreitet ist.
  • LoRa6200II verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Kontaktieren Sie uns
HERUNTERLADEN
Parameter Min. Typ.  Max. Einheit Zustand
Arbeitszustand
Spannungsbereich 9 12 30 V
Betriebstemperatur -40 25 +85 ℃
Aktueller Verbrauch
Rx-Strom   <8   mA TTL/RS232-Pegel
Sendestrom   < 1,2   A @12V, 33dBm
Schlafstrom   < 240   uA TTL/RS232-Pegel
HF-Parameter
Frequenzbereich   414,92 433,92 453,92 MHz @433MHz
470,92 490,92 509,92 MHz @490 MHz
849,92 868,92 888,92 MHz @868MHz
895,92 914,92 934,92 MHz @915 MHz
Datenrate 1312   62500 bps @LoRa
Ausgangsleistung 20   +33 dBm 0~7 einstellbar
Empfindlichkeit   -129   dBm @1,3 Kbit/s
Schnittstelle TTL, RS232, RS485
Netzwerk MESH
Frequenz 433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation LoRa
Ausgangsleistung 2W

Merkmale des LoRa-Modems LoRa6200II

  • AES128-Datenverschlüsselung
  • Keine tote Zone ohne Abstandsbegrenzung
  • 5 km bei niedrigem Tarif, Linie auf Sicht und freiem Gelände
  • Frequenzband: 433/470/868/915 MHz optional
  • Bis zu 40 Kommunikationskanäle im gleichen Frequenzband
  • Diversifizierte Serienparameter
  • Betriebsspannungsbereich: 9,0~ 30 V
  • LBT-Funktion (Listen Before Talk) optional
  • CRC optional
  • Hopfeneinstellung
  • Knoten/Route/Knoten+Route optional im MESH-Modus
  • Integrierte Hardware-Reset-Schutzschaltung
  • LoRa-Modulation
  • TTL/RS232/RS485-Schnittstelle
  • Empfindlichkeit bis zu -129 dBm bei 1,3 Kbit/s
  • Maximale Ausgangsleistung: 2 W (+33 dBm)
  • Betriebstemperaturbereich: -40 ~ +85 °C

Anwendungen des LoRa-Modems LoRa6200II

  • Fernbedienung
  • Zählerfernablesung
  • Industrielle Datenerfassung
  • Telemetrie der Hausautomation
  • Drahtlose Datenkommunikation
  • Zugangskontrollsystem

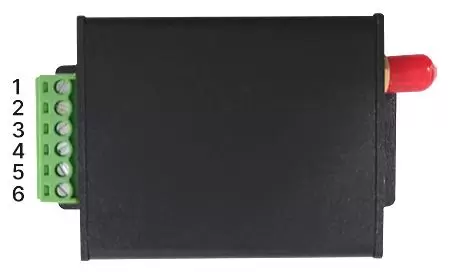

Pins des LoRa-Modems LoRa6200II

NEIN.STIFTBeschreibung
1VCCVCC (extern 9-30V)
2GNDStromerde
3TXD/A+TXD der seriellen Schnittstelle
4RXD/B-RXD der seriellen Schnittstelle
5SATZEinstellungsmodus aktiviert, wenn CS hochgezogen wird (0: Einstellungsmodus, 1: normaler Arbeitsmodus)
6CSModulaktivierung (Ruhezustand bei niedrigem Pegel, Standardausgang bei hohem Pegel)

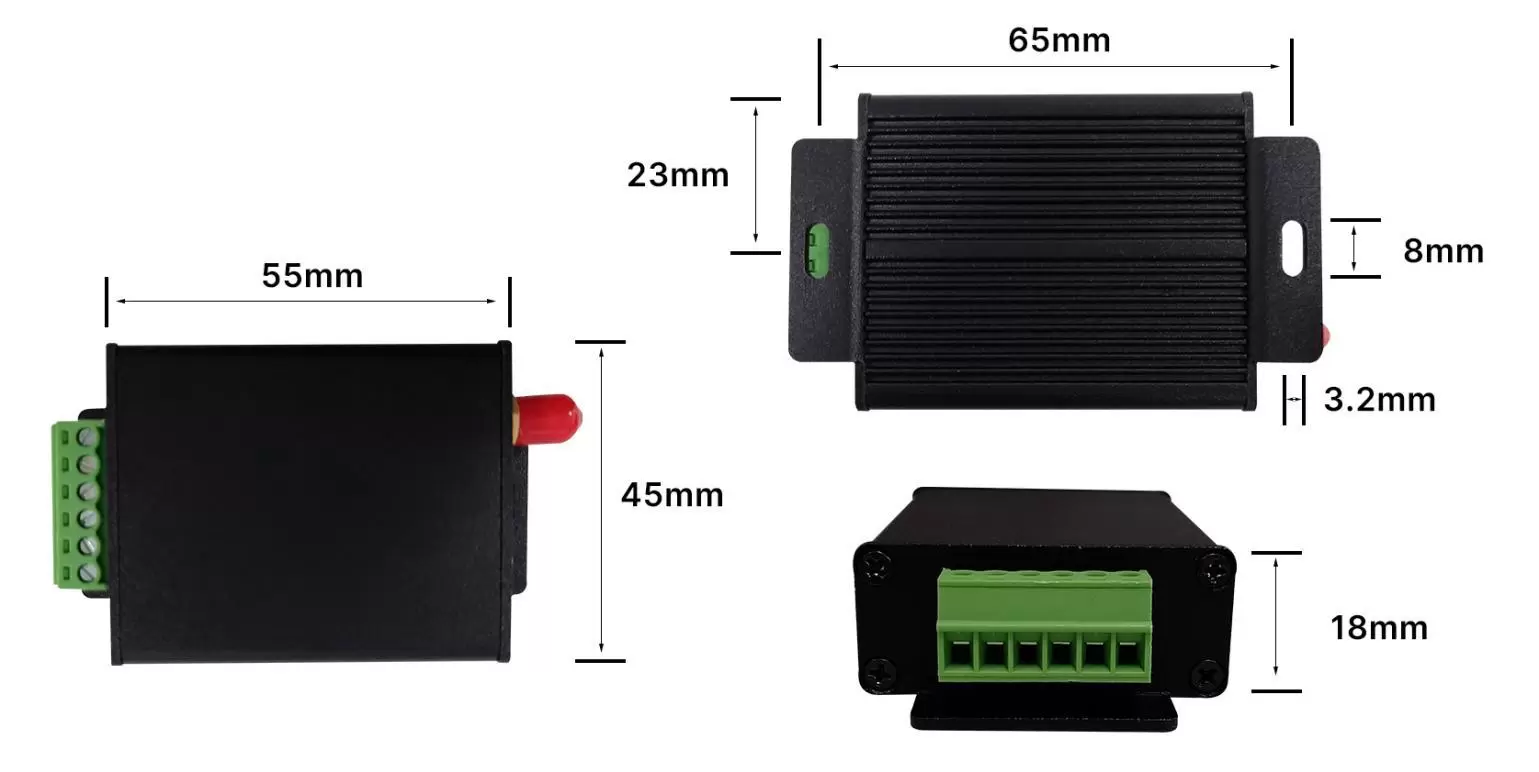

Mechanische Abmessungen des LoRa-Modems LoRa6200II
