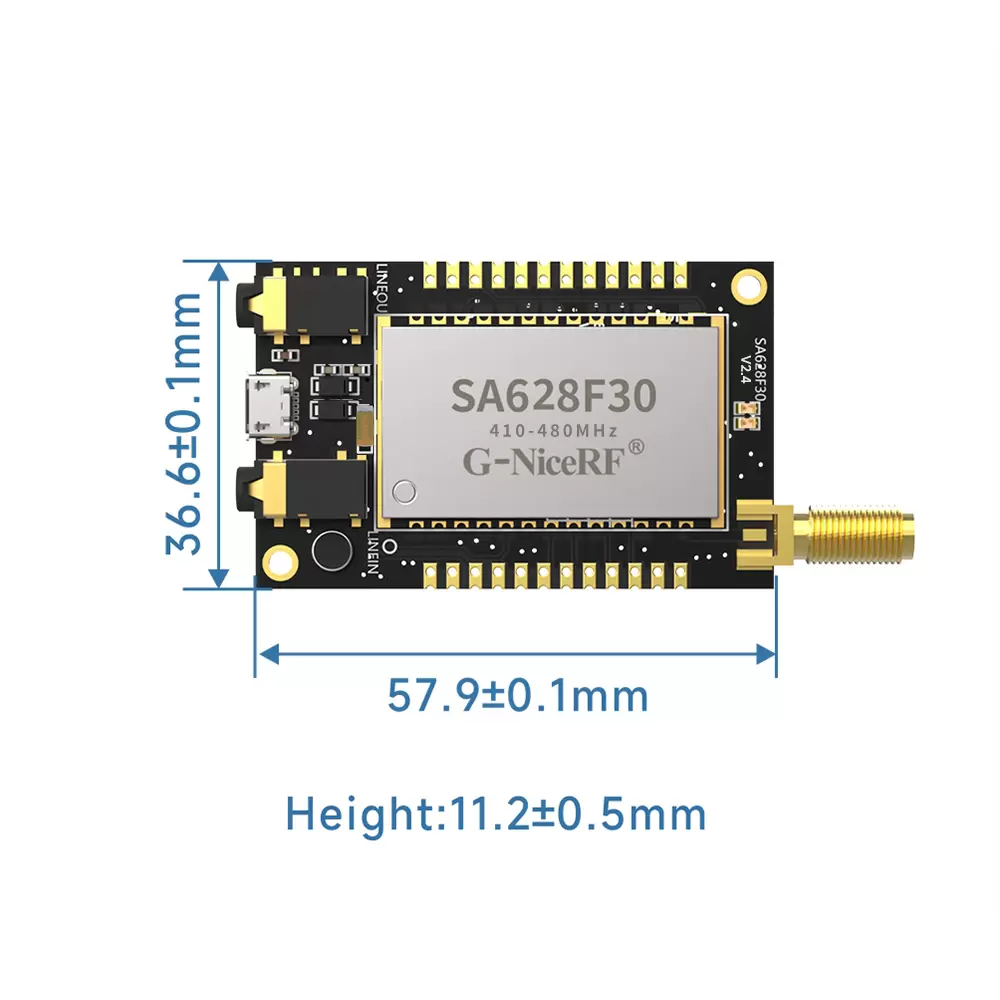

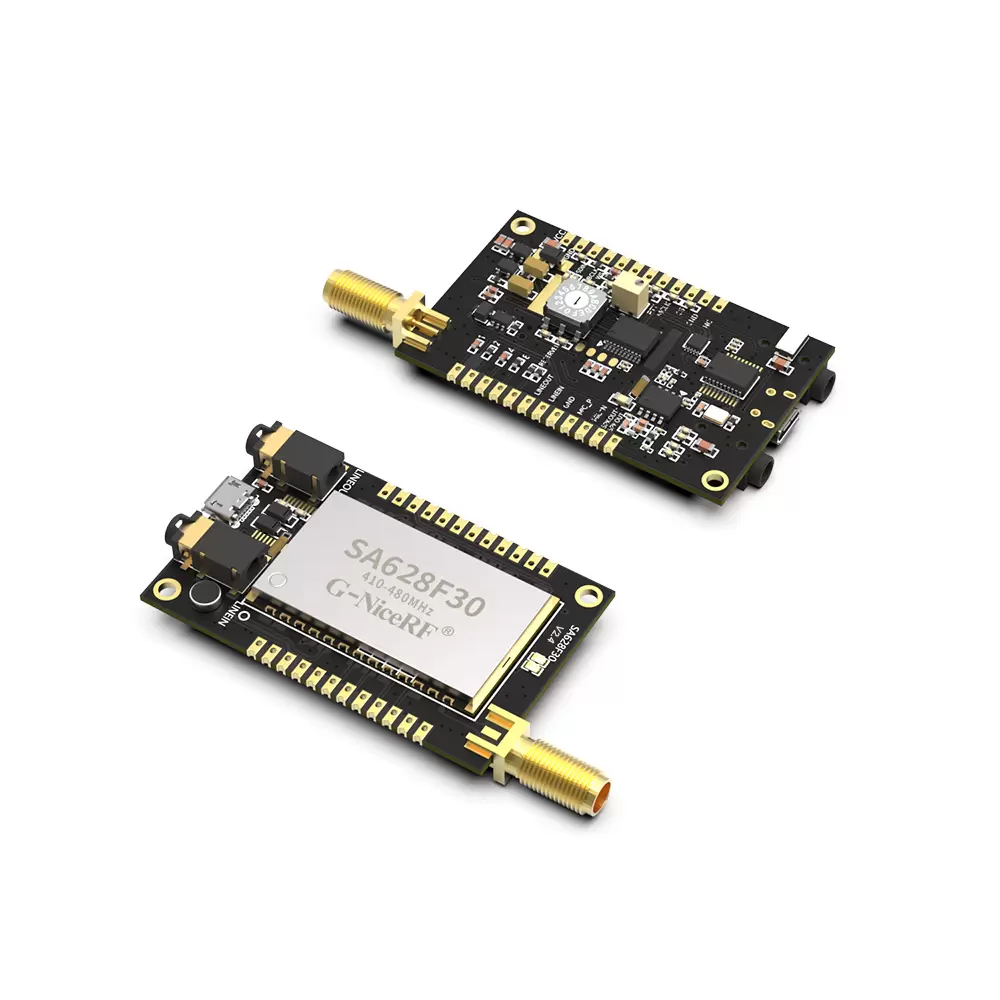

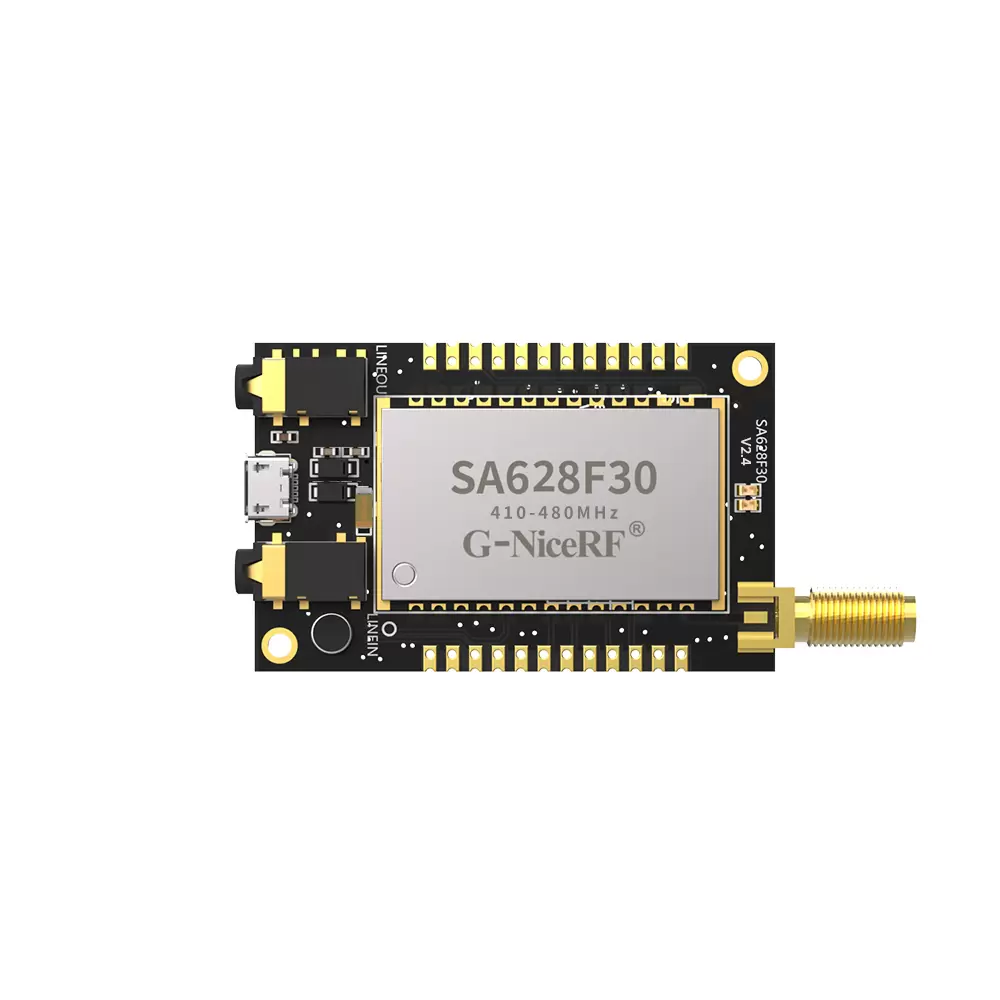

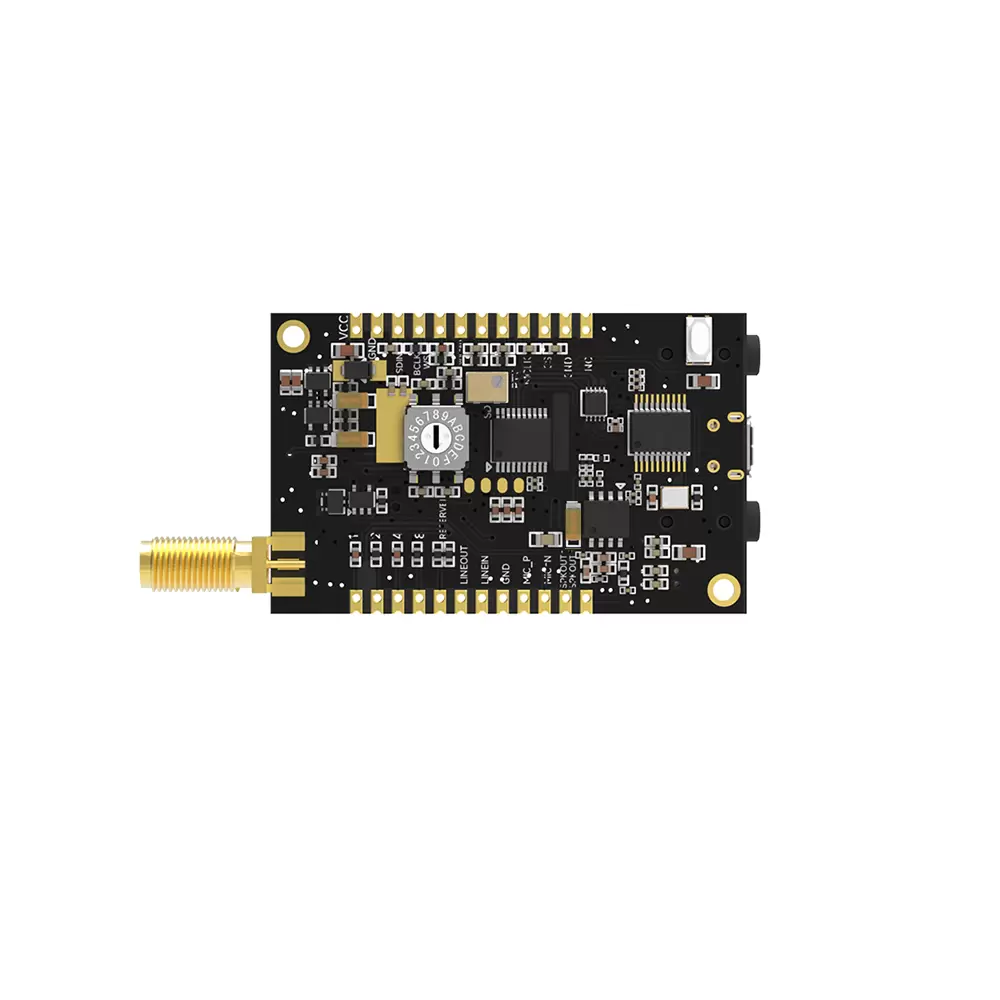

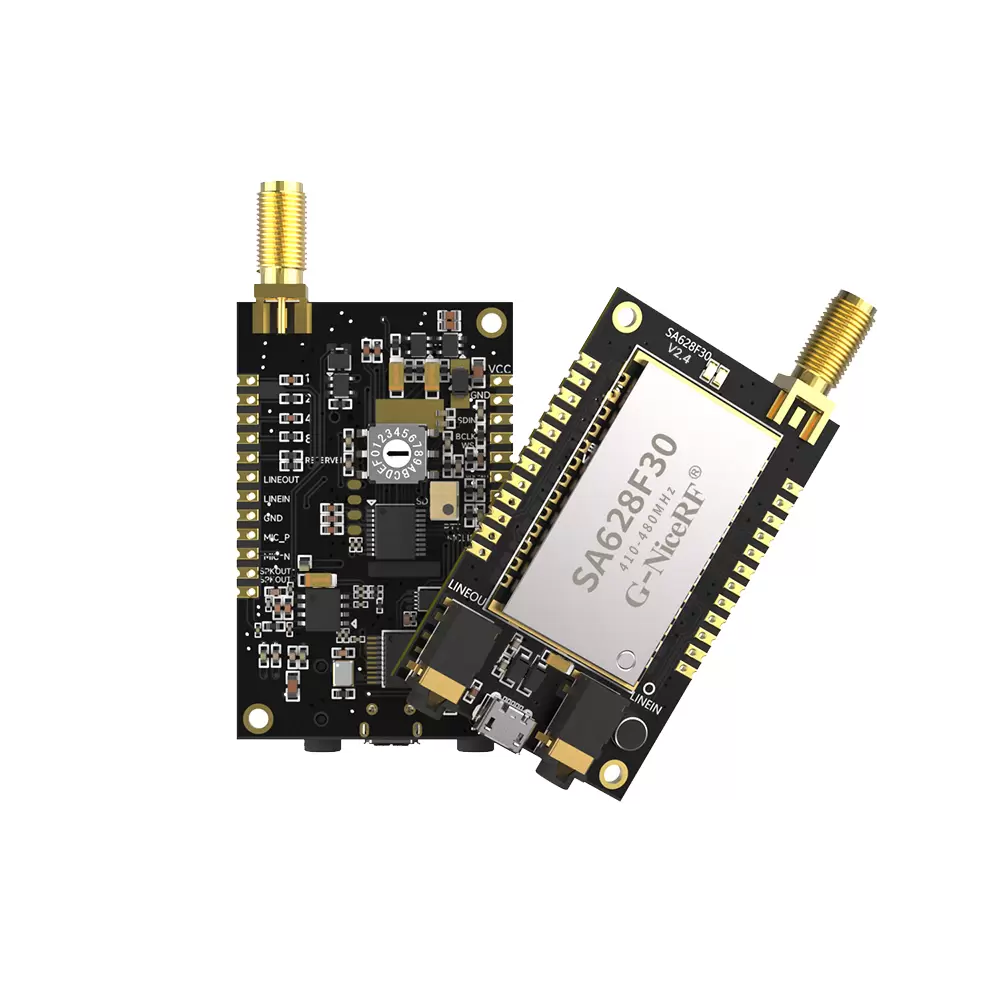

SA628F30: 1 W Langstrecken-Vollduplex-Funk-Audiomodul mit 16 K Abtastrate
- SA628F30 ist ein drahtloses Vollduplex-Sprachmodul mit 1 W Ausgangsleistung und Mesh-Netzwerk. SA628F30 ist sehr benutzerfreundlich. Es funktioniert einfach nach dem Anschluss von Antenne, Netzteil und Lautsprecher. Mikrofon, Audioverstärker, HF-Kanalschalter und Lautstärkeregler sind bereits integriert. SA628F30 verfügt über eine USB-Schnittstelle und spezielle PC-Software. Konfiguration und SMS-Empfang sind über die PC-Software einfach möglich.
- Das Modul SA628F30 verfügt über integrierte Hochgeschwindigkeits-Mikrocontroller, einen hochwertigen Sprach-Codec sowie leistungsstarke HF-Chips und Verstärker. Dieses Funkmodul verwendet den LoRa-Chip der neuesten Generation, der sich durch geringen Stromverbrauch, große Reichweite und flexible Frequenzanpassung auszeichnet. SA628F30 verfügt über eine I2S- und eine analoge Audioschnittstelle für verschiedene Anwendungen. SA628F30 unterstützt Vollduplex-SMS-Kommunikation.
- SA628F30 verfügt über einen sehr guten Sprachcodec, der eine viel bessere Sprachqualität als Walkie-Talkies auf dem Markt erreicht.
- SA628F30 unterstützt gleichzeitiges Senden und Empfangen. Maximal 8 Geräte können gleichzeitig senden. Beim Empfang gibt es keine Einschränkungen. Zur Erweiterung der Reichweite steht ein Mesh-Netzwerk zur Verfügung. Die Mesh-Funktion lässt sich einfach durch die Konfiguration der Module als Knoten, Router oder Knoten & Router erreichen.
- SA628F30 kann drahtlos (OTA) oder per serieller Kommunikation aktualisiert werden.
- SA628F30 verwendet ausschließlich bleifreie Prozessproduktion und -prüfung, die den Standards von ROHS und Reach entspricht
Parameter | Zustand | Mindest. | Typ. | Max. | Einheit |
Stromversorgung | 3.3 | 4 | 5.5 | V | |
Arbeitstemperatur | -30 | 25 | 70 | ℃ | |
Stromaufnahme | |||||
Schlafstrom | 65 | uA | |||
RX-Strom | @keine Sprachausgabe | 75 | mA | ||
TX-Strom (hohe Leistung) | 4,2 V, bei 30 dBm | 450 | mA | ||
HF-Parameter | |||||
Arbeitsfrequenz | UHF | 410 | 480 | MHz | |
Anpassbare Frequenz | 150 | 960 | MHz | ||
Standardfrequenzwert für 16 Kanäle | UHF (1-MHz-Intervall) | 440.125 | 455.125 | MHz | |
Sendeleistung | Standard: 32 dBm | 15 | 30 | 32 | dBm |
Bandbreite (BW) | 500 | KHz | |||
Empfangsempfindlichkeit | -117 | dBm | |||
Sprachparameter | |||||
Modulationsempfindlichkeit | 10 | 100 | mV | ||
Empfangs-Signal-Rausch-Verhältnis (SNR) | 90 | dB | |||
Frequenzgang | 60 | 3800 | Hz | ||
Sprachausgabe (Line-Out) | Last 16Ω | 40 | mW | ||
Sprachausgabeleistung (SPK+, SPK-) | Last 8Ω | 2000 | mW | ||
Verzögerungsparameter | 2 Kanäle | 80 | MS | ||
3 Kanäle | 120 | MS | |||
4 Kanäle | 160 | MS | |||
6 Kanäle | 240 | MS | |||
8 Kanäle | 320 | MS | |||
Merkmale
- Frequenzband: 420–510 MHz (anpassbar 150–960 MHz)
- USB-Schnittstelle
- PC-Softwarekonfiguration, einfache Bedienung
- 8-Kanal-Vollduplex-Daten-/Sprachkommunikation
- Echokompensationsfunktion
- VOX und PTT
- OTA- und serielles Upgrade
- I2S Digitale Stimme + analoge Stimme
- Line-In + Mikrofoneingang
- Mesh-Netzwerk, gleichzeitiges Senden/Empfangen
- 3–4 km Übertragungsdistanz im offenen Bereich
- Hohe Empfangsempfindlichkeit: -117 dBm
- Geringer Stromverbrauch
Anwendungen
- Brandnotfallkommunikation
- U-Bahn, Tunnelkommunikation
- Reitsystem
- Hochwertiges Vollduplex-Walkie-Talkie
- Konferenzrufsystem
- Aufbau eines gemeinschaftlichen Sicherheitssystems
- Sicherheitssprechanlage für besondere Szenarien
- Headset-Walkie-Talkie
- Walkie-Talkie für spezielle Arbeitsaufgaben

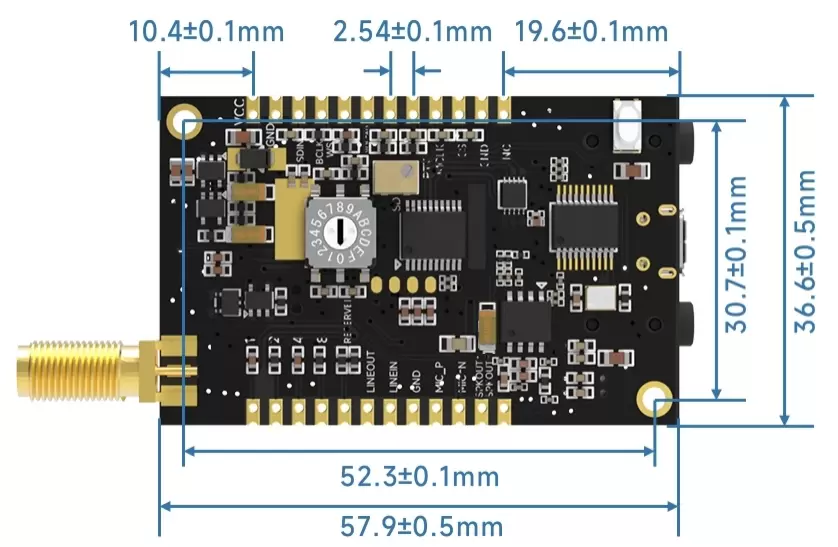

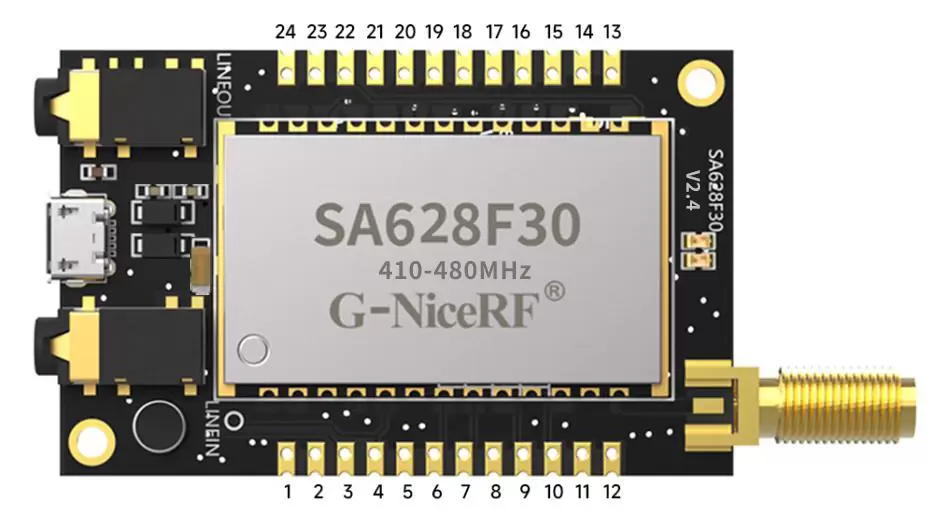

Pin-Nr. | Pin-Name | Beschreibung |
1 | SPKOUT+ | Anschluss mit 8 Ohm 2W Lautsprecher |
2 | SPKOUT- | Anschluss mit 8 Ohm 2W Lautsprecher |
3 | MIC_N | Verbunden mit dem Minuspol des externen Mikrofons |
4 | MIC_ P | Verbunden mit dem Pluspol des externen Mikrofons |
5,14,23 | GND | An den Minuspol der Stromversorgung anschließen |
6 | LINEIN | Line-In, maximal 1 VRMS |
7 | LINEOUT | Line-Out, externer 16- Ω -Kopfhörer angeschlossen |
8 | Reserviert | NC |
9 | 8 | der integrierte 16-Kanal-HF-Schalter, zB. Wenn der Drehschalter auf Kanal 11 umgestellt wird , ist die Ausgabe (8, 4, 2, 1): 1011: Kanal 11 |
10 | 4 | |
11 | 2 | |
12 | 1 | |
13 | VCC | VCC ( 3,3–5,5 V ) |
15 | SDIN | Externes I2S ( 0–3,3 V ) |
16 | BCLK | Externes I2S ( 0–3,3 V ) |
17 | WS | Externes I2S ( 0–3,3 V ) |
18 | VOL-ADJ | 50K variabler Widerstand wird empfohlen |
19 | SD | Externes I2S ( 0–3,3 V ) |
20 | PTT | Drücken zum Sprechen, 0: RX-Modus, 1: Tx-Modus. Intern hochziehen |
21 | MCLK | Externes I2S ( 0–3,3 V ) |
22 | CS | 0: Schlafen, 1: Arbeiten, Intern hochziehen. |
24 | NC |
