LoRa-CC68: Demo-Board

Funktionsbeschreibung des LLCC68 LoRa-Moduls LoRa-CC68

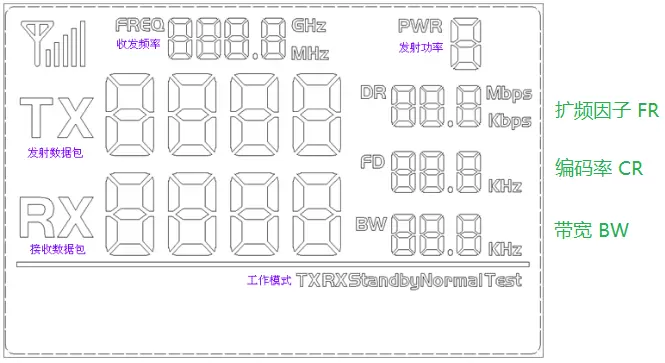

Das vollständige LCD-Segment sieht wie folgt aus:

Die Benutzer können die Parameter des HF-Moduls wie Frequenz/Sendeleistung/Übertragungsdatenrate über die Schaltflächen einstellen.

Arbeitsmodus des LLCC68 LoRa-Moduls LoRa-CC68

• Tx-Normalmodus: Datenpakete regelmäßig senden (im Einstellungsmodus werden Datenpakete vorübergehend nicht gesendet);
• Rx-Normalmodus: Einschalten und in den Empfangszustand wechseln, Datenpakete empfangen und dann die korrekt empfangenen Datenpakete senden;
• Tx-Testmodus: HF-Modul überträgt kontinuierlich Signale;
• Rx-Testmodus: Das HF-Modul ist immer im Rx-Modus;
• Standby-Modus: Das HF-Modul ist immer im Standby-Zustand.

Tastenbedienung des LLCC68 LoRa-Moduls LoRa-CC68

• [SET]-Taste

Durch Drücken der Taste gelangen Sie in den Einstellmodus. Ist der letzte Parameter eingestellt, wird der Einstellmodus durch Drücken der Taste verlassen.

• AUF/AB-Taste

Drücken Sie im Einstellungsmodus, um die entsprechenden Einstellungsparameter zu ändern.

Hinweis: Die DEMO-Karte verfügt über einen integrierten FLASH-Speicher. Alle Einstellungsparameter verhalten sich automatisch und bleiben auch beim Ausschalten unverändert.
