LORA1278F30 / LORA1276F30: Demo Board
Benutzer können die Demo -Karte verwenden, um die Parameter des LORA -Moduls wie Arbeitsmodus /Frequenz- /Sender -Strom- /Übertragungsdatenrate über die Schaltflächen festzulegen und die drahtlose Kommunikationsentfernung zu messen.
Arbeitsmodus des LORA -Moduls LORA1278F30 und LORA1276F30
1) Master -Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.
2) Sklavenmodus: Bleiben Sie im RX -Modus, um auf die Daten des Masteres zu warten, und sendet zurück.
3) Das anerkannte Signal, nachdem die Daten vom Master erhalten wurden.
4) TX -Testmodus: LORA -Modul kontinuierlich übertragen Signal.
5) RX -Testmodus: Das LORA -Modul befindet sich immer im RX -Modus.
6) Standby -Modus: Das LORA -Modul befindet sich immer im Standby -Zustand.
Knopfbetrieb des LORA -Moduls LORA1278F30 und LORA1276F30
1) [Set] Taste
Drücken Sie die Taste [Set], um den Einstellmodus einzugeben, wenn nicht im Einstellmodus. Drücken Sie im Einstellmodus die Taste [Set], um zwischen den festgelegten Parametern zu wechseln: Arbeitsmodus / Frequenz- / Ausgangsleistung / Datenrate / Spreading -Faktor / Bandbreite. Das zugehörige LCD -Symbol blinkt an, um anzuzeigen.
2) [Up] Taste
Drücken Sie im Einstellmodus die Taste [UP], um den Wert des Flash -Symbols zu erhöhen.
Hinweis: Die Demo-Karte verfügt über einen Flash-Speicher im Inneren. Alle Einstellparameter verhalten sich automatisch und bleiben gleichzeitig unverändert.

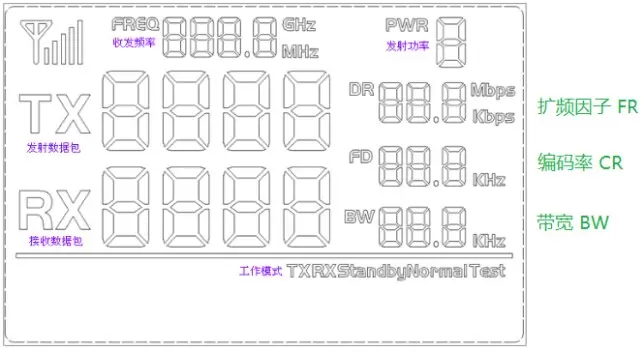

Das LCD -vollständige Segment befindet sich unter dem LORA -Modul LORA1278F30 und LORA1276F30:
Benutzer können die Frequenz, Leistung, die Transceiver -Geschwindigkeit und andere Parameter über die Tasten festlegen
