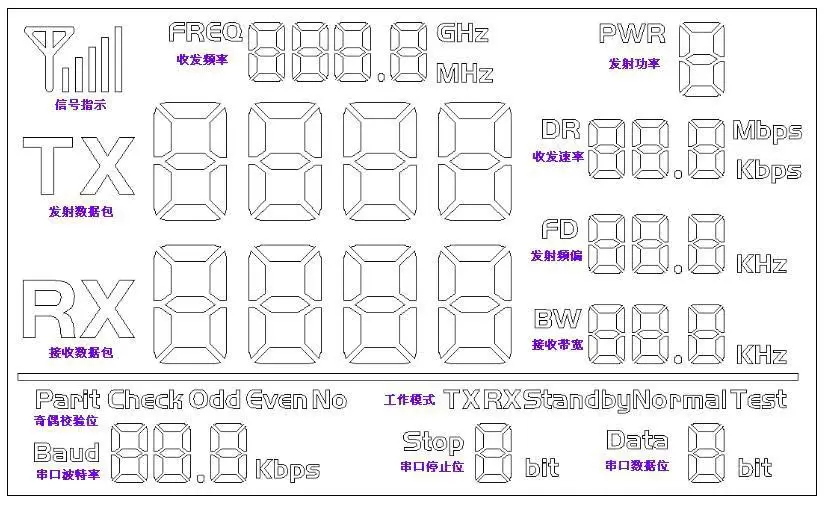

Die Demo-Karte der SV-Serie dient zum Testen von UART-HF-Modulen der Serien SV610/SV611/SV651/SV652, zum Testen von System und Distanz usw. Ohne zusätzliche PC-Software können mit der Demo-Karte auch die HF-Transceiver-Frequenz, der Sendeleistungspegel, die HF-Rate, die UART-Schnittstellen-Kommunikationsrate, die Parität, die Datenbits und die Stoppbit-Parameter der UART-HF-Module der SV-Serie abgefragt und geändert werden. Mit dem TTL-/RS232-/RS485-Anschluss kann es an verschiedene Pegelanschlüsse angepasst werden.
1) Normaler Übertragungsmodus:
Regelmäßig Pakete senden (im Einstellungsmodus vorübergehend keine Pakete senden).
2) Normaler Empfangsmodus:
Einschalten, Modul im Empfangszustand, empfängt Datenpakete und leitet die richtigen Datenpakete weiter.
3) Häufiger Übertragungsmodus:
Modul im häufigen Übertragungszustand.
4) Häufiger Empfangsmodus:
Modul im häufigen Empfangszustand (keine Weiterleitungsdaten).
5) Schlafmodus:
Modul im Standby-Zustand.
1) SET-Taste
Drücken Sie im Einstellungsmodus darauf und verlassen Sie den Einstellungsmodus, nachdem Sie den letzten Parameter eingestellt haben.
2) Tasten AUF/AB
Drücken Sie im Einstellungsmodus darauf und ändern Sie die entsprechenden Parameter.
Zertifizierung: Andere
Modulation: (G)FSK
Schnittstelle: RS232,RS485,TTL
Ausgangsleistung: 100 MW
Frequenz: 433 MHz,470 MHz,868 MHz,915 MHz
Netzwerk: Punkt-zu-Punkt
Größe (mm):59,85*26,45
Zertifizierung: Andere
Modulation: (G)FSK
Schnittstelle: RS232,RS485,TTL
Ausgangsleistung: 500 mW
Frequenz: 433 MHz,470 MHz,868 MHz,915 MHz
Netzwerk: Punkt-zu-Punkt,STERN
Größe (mm):70,1*39
