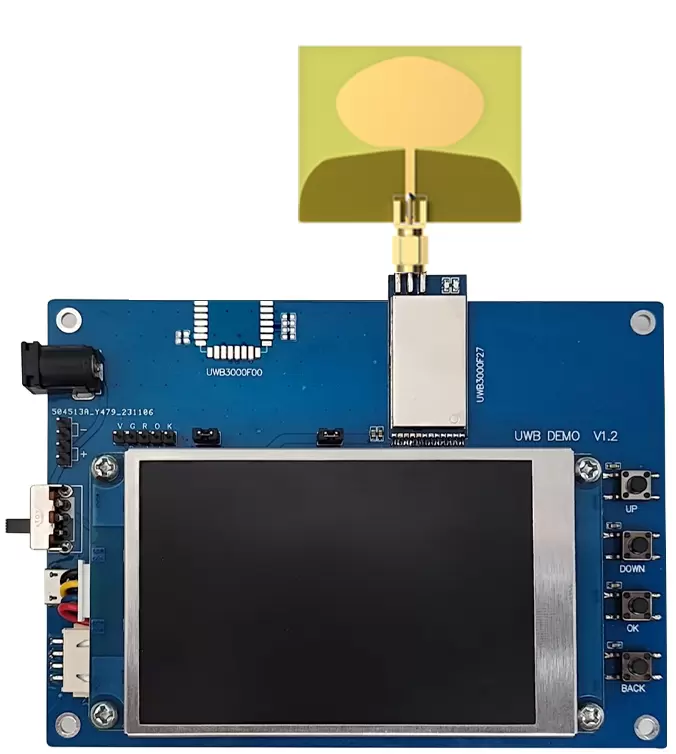

UWB3000Fxx: Demo-Funktionsmodul für Entfernungsmessung

Einführung in die Benutzeroberfläche und Bedienungsanleitung

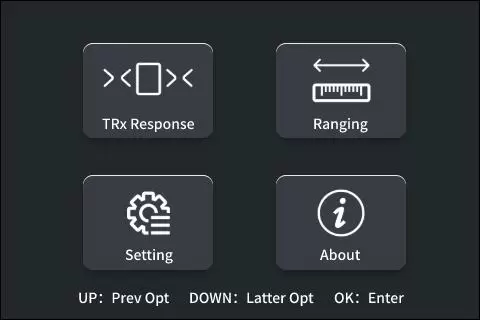

• Hauptschnittstelle

Nach dem Einschalten des Demoboards erscheint die Hauptbenutzeroberfläche auf dem Display. Mit den AUF/AB-Tasten können Benutzer verschiedene Optionen auswählen; die ausgewählte Option wird hervorgehoben. Durch Drücken der OK-Taste gelangt man zur entsprechenden Funktionsseite.

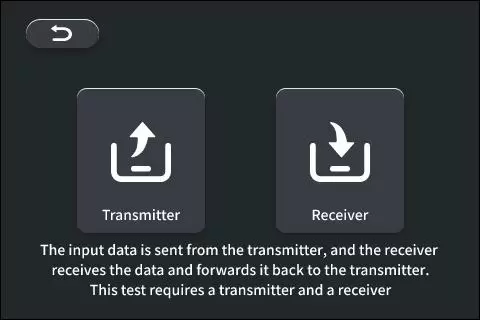

• Test der Sende-Empfangs-Datenfunktion (TRx-Antwort)

Für diese Funktion werden ein Sender und ein Empfänger benötigt. Drücken Sie die AUF-/AB-Taste, um die gewünschte Funktion auszuwählen, und drücken Sie anschließend die Taste.

Drücken Sie die OK-Taste, um zur nächsten Seite zu gelangen.

Wenn Sie beispielsweise als Sender auf die OK-Taste klicken, um diese Seite aufzurufen, starten Sie den Sende- und Empfangstest. „Sende-/Empfangszeiten“ gibt die Gesamtzahl der erfolgreich gesendeten/empfangenen Daten an; dieser Wert wird im entsprechenden Feld angezeigt.

Durch Drücken der ZURÜCK-Taste wird der Test beendet und man kehrt zur Hauptoberfläche zurück.

Durch Drücken der OK-Taste gelangen Sie zur Parameterkonfigurationsseite.

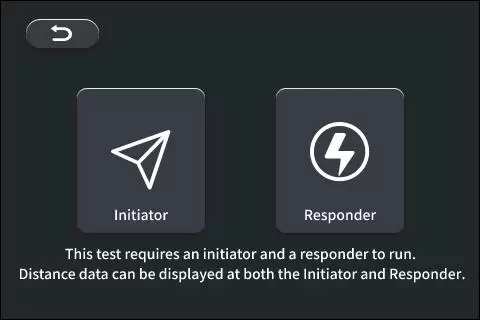

• Entfernungsmessungstest (Entfernungsmessung)

Für diesen Test werden ein Initiator und ein Responder benötigt. Drücken Sie die AUF-/AB-Taste, um die entsprechende Funktion auszuwählen, und anschließend die OK-Taste, um zur nächsten Seite zu gelangen.

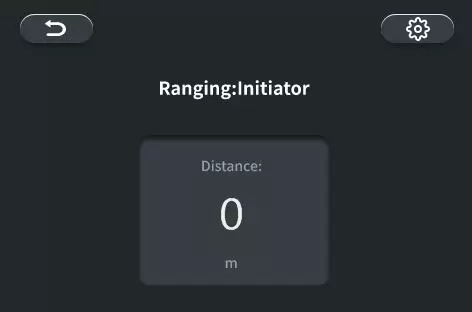

Beispielsweise zeigt das Feld „Entfernung“ als Initiator die aktuelle Entfernung zum Antwortenden an. Wird der Entfernungswert nicht innerhalb von 3 Sekunden aktualisiert, deutet dies auf einen Fehler beim Datenempfang hin und die Entfernungsmessung kann nicht abgeschlossen werden. In diesem Fall werden drei Fragezeichen „???“ im Feld „Entfernung“ angezeigt.

Hinweis:  Da sowohl Initiator als auch Responder unabhängig voneinander die Zwei-Wege-Entfernungsmessung (TWR) starten und die Entfernung selbst berechnen, und da der Entfernungsmessungsprozess durch verschiedene Faktoren (Antennenverzögerung, Umgebung, Wetter usw.) beeinflusst werden kann, die die Sendezeit des Funksignals im Medium beeinflussen können, stimmen die von Initiator und Responder angezeigten Entfernungswerte nicht exakt überein. Daher können Abweichungen in den gemessenen Entfernungen auftreten.

• Drücken Sie die OK-Taste, um zur Modulkonfigurationsseite zu gelangen.
• Drücken Sie die ZURÜCK-Taste, um den Test zu beenden und zur Hauptschnittstelle zurückzukehren.

• Modulkonfiguration (Einstellungen)

• Gerät: Modulauswahl (Hochleistung: UWB3000F27, Niedrigleistung: UWB3000F00)
• Kanal: Auswahl des Kommunikationskanals (5, 9)
• DataRate: Auswahl der Luftdatenrate (6,8 Mio., 850.000)
• Verstärkung: Auswahl des Modulleistungsverstärkungspegels (0~30 dB)

• Umgehung: Kann ignoriert werden

Drücken Sie die AUF-/AB-Taste, um zwischen verschiedenen Optionen zu wechseln; der Inhalt der jeweiligen Option wird hervorgehoben. Durch Drücken der OK-Taste können Sie die Parameter der hervorgehobenen Option ändern. Wenn die OK-Taste im Diagramm hervorgehoben ist, werden durch Drücken der OK-Taste die aktuellen Parameter übernommen und die Konfigurationsseite verlassen. Durch Drücken der ZURÜCK-Taste verlassen Sie die Konfigurationsseite direkt; die aktuell geänderten Parameter werden nicht gespeichert und angewendet.
