GPS02-UBX: Quad-Mode-Satelliten-UBLOX-GPS-Modul mit neuester UBLOX-IC-M10-Serie und ESD-Schutz

Das GPS-Modul GPS02-UBX basiert auf der u-blox M10-Standard-Präzisions-GNSS-Plattform und bietet außergewöhnliche Empfindlichkeit und schnelle Erfassungszeiten für alle L1-GNSS-Signale. Der extrem niedrige Stromverbrauch im kontinuierlichen Tracking-Modus ermöglicht eine hohe Energieautonomie für alle batteriebetriebenen Geräte, wie z. B. Asset Tracker, ohne Kompromisse bei der GNSS-Leistung einzugehen.
Das Modul GPS02-UBX unterstützt den gleichzeitigen Empfang von bis zu vier GNSS-Systemen (GPS, GLONASS, Galileo und BDS). Hinweis: Wählen Sie drei von vier aus. BDS und GLONASS können nicht gleichzeitig verwendet werden.
Die hohe Anzahl sichtbarer Satelliten ermöglicht dem Receiver die Auswahl der besten Signale.
Dies maximiert die Positionsgenauigkeit, insbesondere unter schwierigen Bedingungen wie in tiefen Stadtschluchten. In der hier beschriebenen Firmware ist die Anzahl gleichzeitig empfangener GNSS-Signale jedoch auf drei begrenzt. Die u-blox Super-S (Super-Signal)-Technologie bietet eine hohe HF-Empfindlichkeit.
Es bietet hohe Empfindlichkeit, hohe Positionierungsgenauigkeit, geringen Stromverbrauch und kostengünstige Positionierungs- und Navigationslösungen für die Herstellung von Navigations- und Positionierungsendprodukten, beispielsweise für Fahrzeuge, Schiffe, Handhelds und Wearables.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Beschreibung	Minimum	Typisch	Maximal	Einheit	Zustand
Betriebsbedingungen
Betriebsspannungsbereich	VCC	2.7	3.3	3.6	V
Betriebsspannungsbereich	V_BCKP	2.5	3.3	3.5	V
Temperaturbereich	Arbeiten	-40		85	℃
Temperaturbereich	Lagerung	-40		125	℃
Stromaufnahme
Aktuellen Empfang			< 25		mA	@Dual-Modus, VCC = 3,3 V, V_BCKP = 3,3 V
Schlafstrom			< 35		uA	VCC = 0 V, V_BCKP = 3,3 V
Radiofrequenzparameter
Positioniergenauigkeit	Ebene		< 3		M	@Offenes Land
Positioniergenauigkeit	Elevation		< 4,5		M	@Offenes Land
Genauigkeit der Geschwindigkeitsmessung			<0,1		M
Empfindlichkeit	erfassen		-148		dBm
Empfindlichkeit	Schiene		-166		dBm
Externer Antennengewinn				30	dB
Genauigkeit der Geschwindigkeitsmessung			< 0,1		MS
Zeit bis zur ersten Lösung (TTFF)	Kaltstart		< 28		S
	Heißstart		1		S
	Rückeroberung		1		S
Parameter der seriellen Schnittstelle
Serielle Baudrate		4800	38400	921600	bps
Datenaktualisierungsrate (Einzelmodus)	BDS/GPS/ GLONASS/ Galileo		1	18	Hz	Standardmäßig 1 Hz
Datenaktualisierungsrate (Dual-Modus)	BDS+GPS		1	10	Hz
	BDS+Galileo		1	10	Hz
	GPS+GLONASS		1	10	Hz
	GPS+Galileo		1	10	Hz
	GLONASS+Galileo		1	10	Hz
Datenaktualisierungsrate (Tri-Mode)	GPS+Galileo+GLONASS		1	10	Hz
Datenaktualisierungsrate (Tri-Mode)	GPS+Galileo+BDS		1	10	Hz

Typ	GPS

Funktionen des UBLOX GPS-Moduls GPS02-UBX

Unterstützt BDS B1I, GPS L1C/A, GLO L1OF, Gal E1-B/C Frequenzpunkt
Unterstützt BDS/GPS/GLONASS/Galileo-Einzelmodus, Dualmodus und Multimodus, kann per Befehl zwischen den einzelnen Modi wechseln, standardmäßig funktioniert BDS/GPS/GLO im Trimodus
Unterstützt die Stromversorgung der aktiven Antenne
Mit Notstrom-Eingangsschnittstelle
Unterstützt Heißstart
Unterstützt externes Zurücksetzen
Unterstützt UART- und I2C-Schnittstelle
Kaltstart-Erfassungsempfindlichkeit bis zu -148 dBm. Tracking-Empfindlichkeit bis zu -166 dBm.
Unterstützt A-GNSS-gestützte Positionierung

Die aktive Antennenanschlussmethode ist wie folgt:

Anwendungsschaltplan der aktiven Antenne des GPS-Moduls GPS02-UBX

Die Methode zum Anschluss passiver Antennen ist wie folgt:

Anwendungsschaltplan der passiven Antenne des GPS-Moduls GPS02-UBX

Pins des UBLOX GPS-Moduls GPS02-UBX

PIN-Nummer	Pin-Definition	E/A	Niveaustandard	Beschreibung
1, 3, 10	Masse	—		Stromerdung
2	AMEISE	ICH		Antenneneingang
4, 6, 9	NC	—		Keine Funktion
5	VCC_RF	O	VCC	3,3-V-Ausgang, Stromversorgung für die Antenne oder den LNA, nicht mehr als 20 mA
7	SDA	E/A	0-3,5 V	I2C-Schnittstelle
8	SCL	ICH	0-3,5 V	I2C-Schnittstelle
11	TXD	O	0-3,5 V	Serielle Schnittstelle
12	RXD	ICH	0-3,5 V	Serielle Schnittstelle
13	1PPS	O	0-3,5 V	1 Impulsausgang pro Sekunde
14	PIO5	ICH	0-3,5 V	Reservierte Schnittstelle
15	V_BACK	ICH	2,5-3,5 V	Notstromversorgung
16	VCC	—	3,0-3,5 V	Hauptstromeingang
17	VCC_IO	—	3,0-3,5 V	IO-Stromeingang
18	ZURÜCKSETZEN	ICH	0-3,5 V	Externer Reset, aktiv niedrig. Kann nicht über einen Kondensator mit Masse verbunden werden

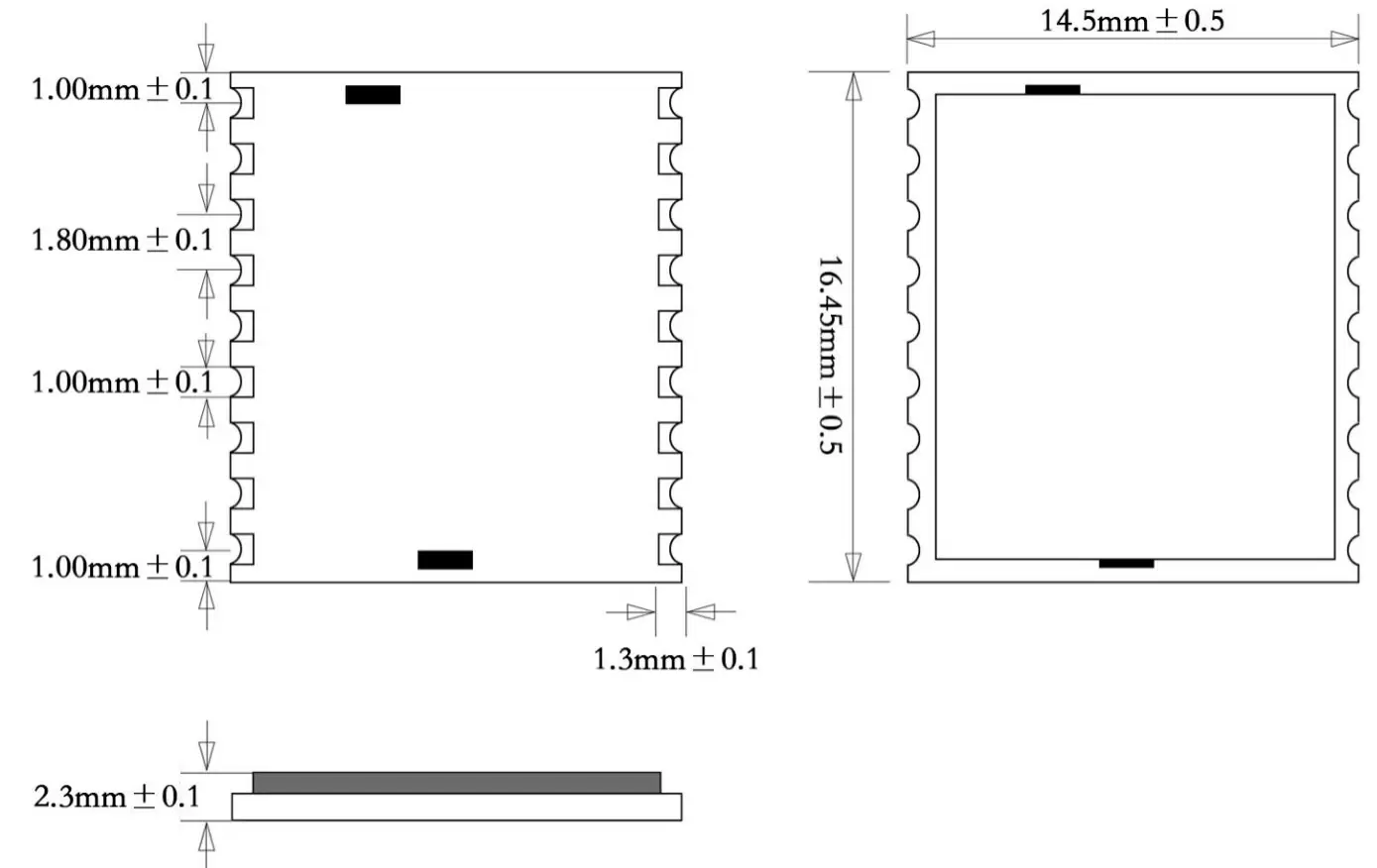

Mechanische Abmessungen des GPS-Moduls GPS02-UBX

Mechanische Abmessungen des UBLOX GPS-Moduls GPS02-UBX
