SK200Pro: 1W Mesh Einweg-Trockenkontakt-Routing EIN/AUS-Funkrelaismodul

SK200Pro ist ein 1-W-Industrie-Funkrelaismodul. Es besteht aus SK200PRO-TX (Sendermodul) und SK200PRO-RX (Empfängermodul). Das Funkdesign nutzt LoRa-Technologie mit hocheffizienter Empfangsempfindlichkeit und hoher Entstörungsleistung. Kommunikationsreichweite und Empfangsempfindlichkeit sind besser als bei FSK- und GFSK-Modulation. Im Eins-zu-viele-Betriebsmodus ermöglicht es in Zusammenarbeit mit dem MESH-Ad-hoc-Netzwerk der Empfangsseite eine Netzwerkübertragung ohne tote Winkel und Entfernungsbeschränkungen.
Das Modul verfügt über einen Signaleingang und eine Steuerausgangsschnittstelle. Es zeichnet sich durch eine einfache Benutzeroberfläche und einen zuverlässigen Betrieb aus. Über unsere PC-Schnittstelle können Benutzer die internen Parameter des Moduls konfigurieren und ändern. Die Parameter des Empfängers können drahtlos vom Sender konfiguriert werden, was Online-Änderungen erleichtert. Die gleichzeitige Kommunikation mehrerer Paare stört sich nicht gegenseitig und ist flexibel und komfortabel zu bedienen.
SK200PRO verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Die elektrischen Parameter des SK200PRO-TX-Moduls sind wie folgt:

Die elektrischen Parameter des SK200PRO-RX-Moduls sind wie folgt:

Funktionen des drahtlosen Relaismoduls SK200Pro

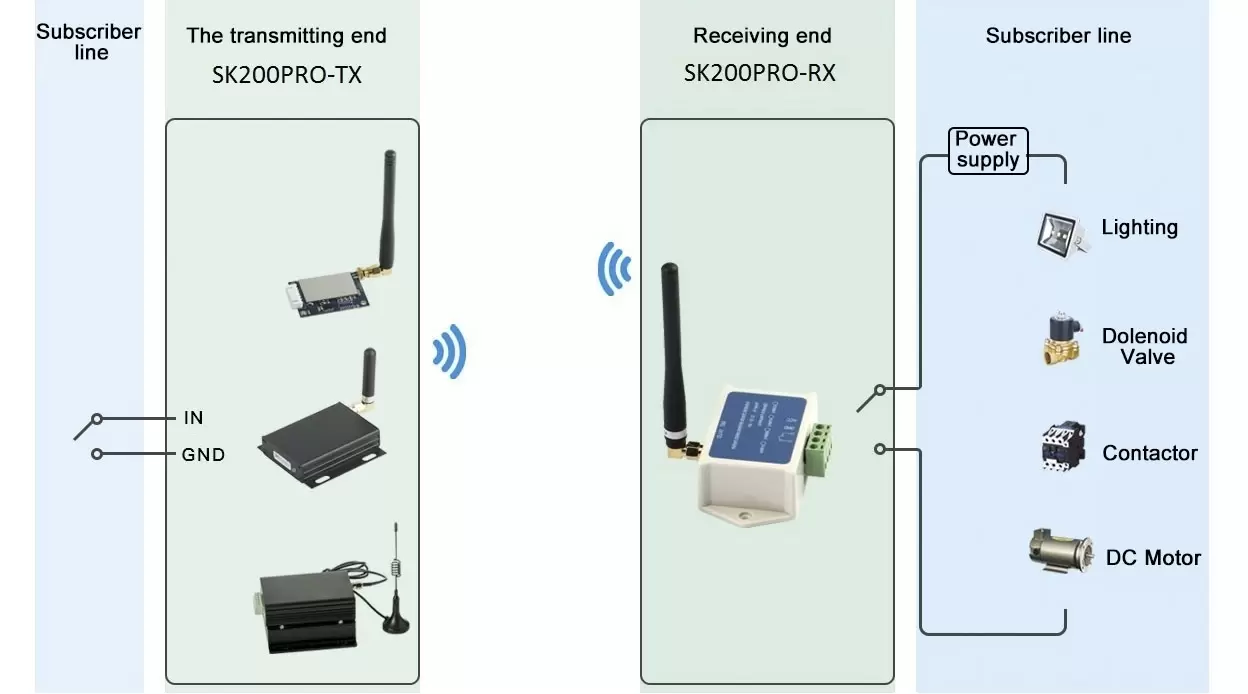

Anwendungsschaltung des drahtlosen Mesh-Relaismoduls SK200Pro

Die Schnittstellenbeschreibung des Empfängermoduls SK200PRO-RX ist in der folgenden Abbildung dargestellt:

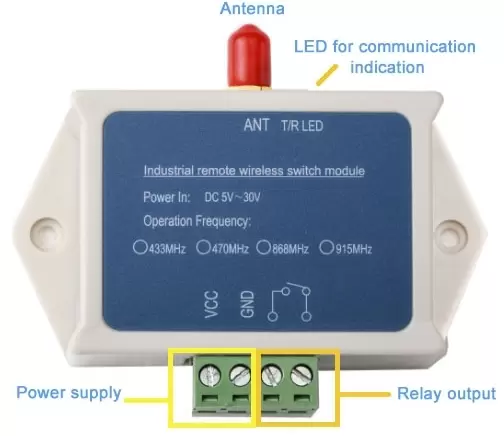

Pin-Belegung des Wireless Mesh-Relaismoduls SK200Pro-RX

Die Schnittstellenbeschreibung des Sendemoduls SK200PRO-TX ist in der folgenden Abbildung dargestellt:

SK200PRO-TX-1W:

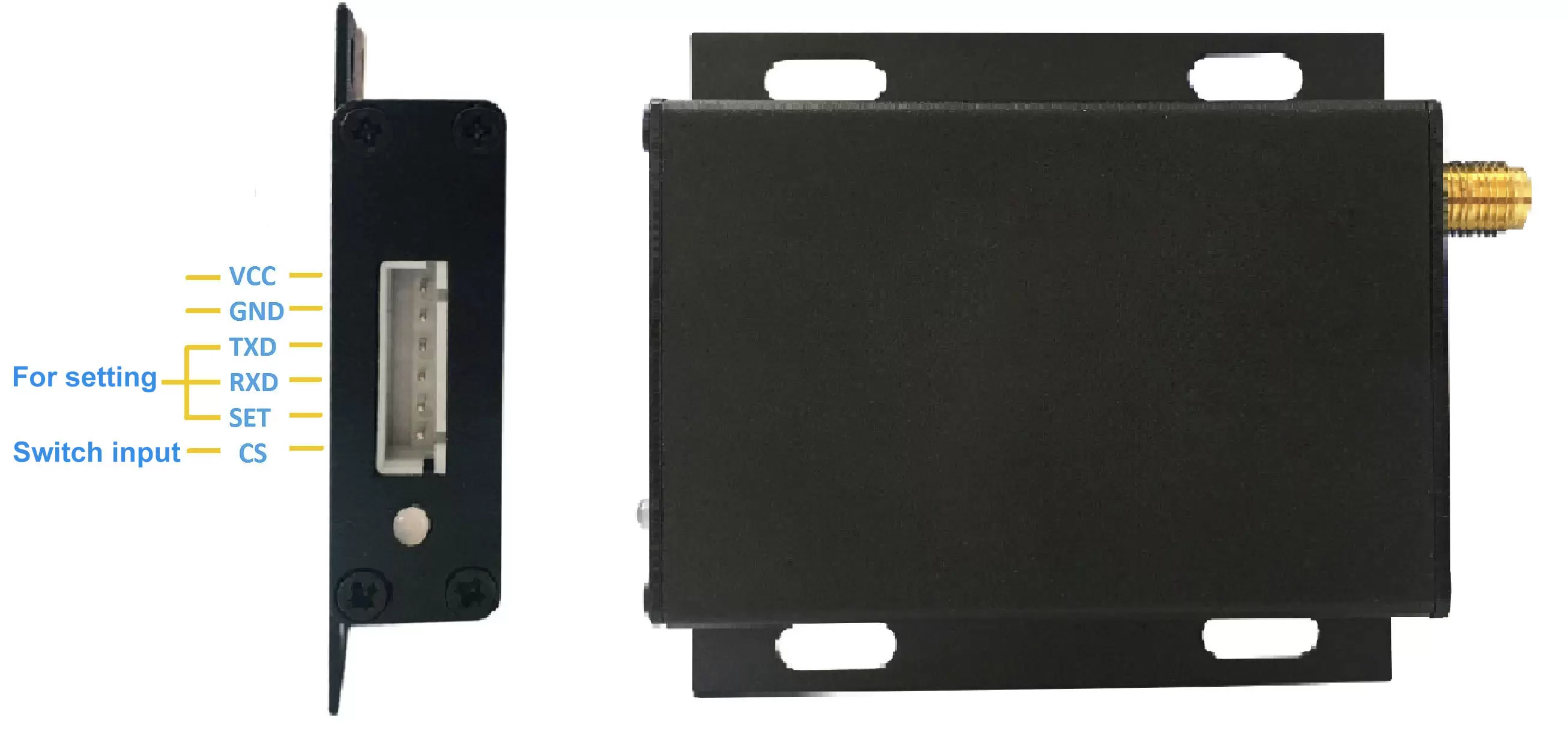

Pin-Belegung des Wireless Mesh-Relaismoduls SK200Pro-TX-1W

Pin-Definition	Beschreibung
VCC	Anschluss an Pluspol
Masse	Boden
TXD	Für die Parametrierung im Konfigurationsmodus
RXD	Für die Parametrierung im Konfigurationsmodus
SATZ	Konfigurationsparameter aktivieren (Low-Level-Aktivierungsparameterkonfiguration, Standard-High-Level-Ausgabe)
CS	Schaltsignal-Eingangspin (mit internem Pull-up)

Sendermodul

SK200PRO-TX-1W

Mechanische Abmessungen des Wireless Mesh-Relaismoduls SK200Pro-TX-1W

Empfängermodul SK200PRO-RX

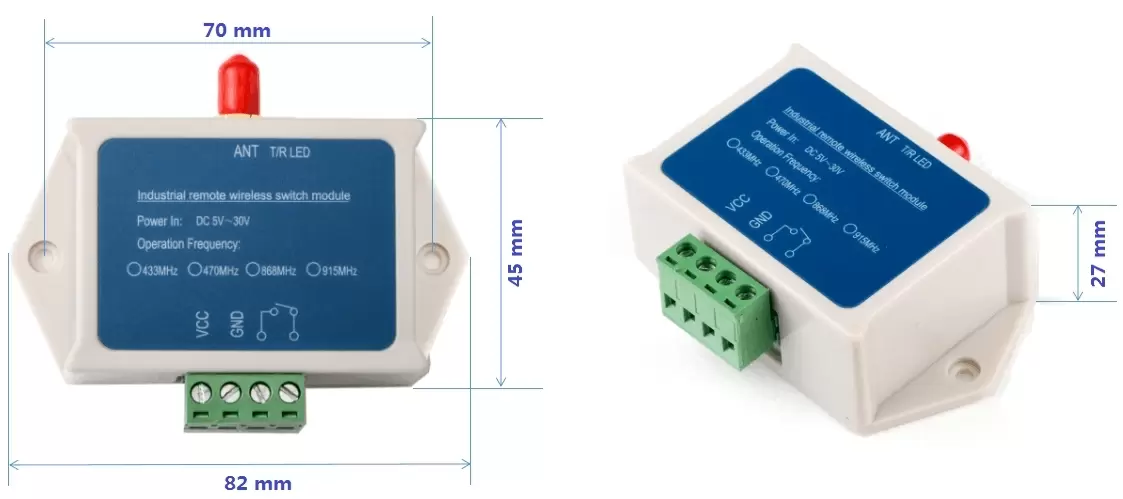

Mechanische Abmessungen des Wireless Mesh-Relaismoduls SK200Pro-RX
