SK200: 1 W LoRa industrielles Anti-Interferenz-Funkschaltermodul

SK200 ist ein drahtloses Einkanal-Fernschaltmodul in Industriequalität. Es besteht aus dem Sendermodul SK200-TX-1W und dem Empfänger SK200-RX mit einer Sendeleistung von 1W. Das Design nutzt die LoRa-Spread-Spectrum-Modulations-Frequenzsprungtechnologie, die eine hohe Empfangsempfindlichkeit und eine hervorragende Anti-Interferenz-Leistung bietet. Seine Kommunikationsentfernung und Empfangsempfindlichkeit übertreffen die FSK- und GFSK-Modulation bei weitem. Das Modul bietet eine einzelne Signaleingangs- und eine einzige Steuerausgangsschnittstelle. Es zeichnet sich durch eine einfache Schnittstelle und einen zuverlässigen Betrieb aus. Benutzer können die internen Parameter des modifizierten Moduls in Kombination mit unserer PC-Schnittstelle konfigurieren. Viele gleichzeitige Kommunikationspaare stören sich nicht gegenseitig und die Verwendung ist flexibel und bequem. Das System kann die ursprüngliche kabelgebundene Umgebung problemlos durch eine drahtlose Steuerung ersetzen, was die Kosten für die manuelle Verkabelung erheblich reduziert und in der Industrie weit verbreitet ist.
SK200 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Die elektrischen Parameter des SK200-TX-Moduls sind wie folgt:

Modell	SK200-TX-1W
Kraft übertragen	29,5 dBm
Arbeitsspannung (Bereich)	5 V (3,3 V ~ 6,5 V)
Schlafstrom	250uA
Ruhestrom	16mA
Emissionsstrom	600mA

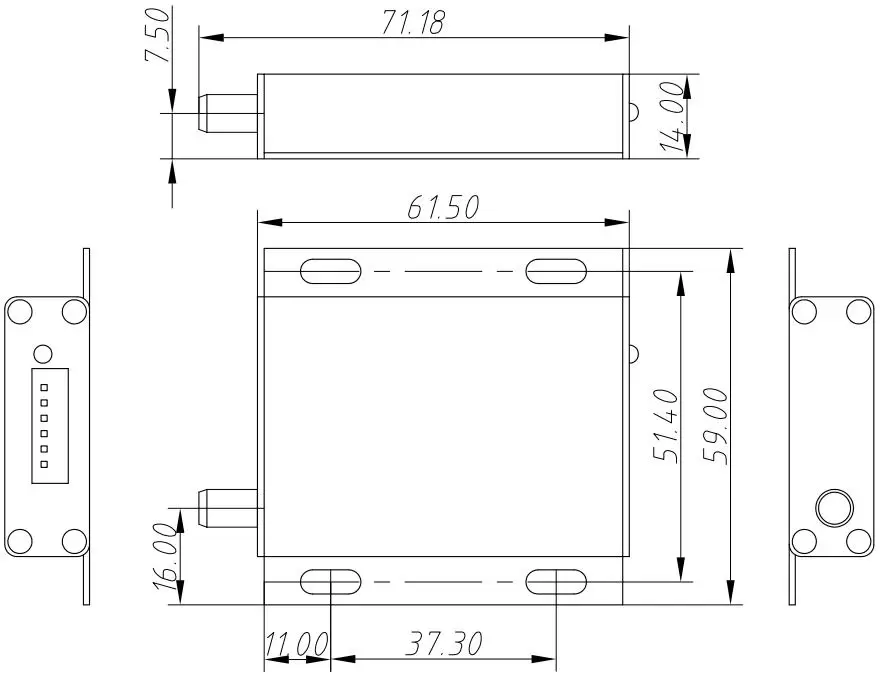

Größe (mm)	61,55914
Bereich der Arbeitstemperatur	-40℃~85℃

Die elektrischen Parameter des SK200-RX-Moduls sind wie folgt:

Merkmale des Funkschaltmoduls SK200

Die Schnittstellenbeschreibung des Empfängermoduls SK200-RX ist in der folgenden Abbildung dargestellt:

Schnittstellenbeschreibung des Funkschaltmoduls SK200-RX

Die Schnittstellenbeschreibung des Sendemoduls SK200PRO-TX ist in der folgenden Abbildung dargestellt:

SK200-TX-1W:

Pins des drahtlosen Schaltmoduls SK200-TX

Pin-Definition	Beschreibung
VCC	An Pluspol anschließen
GND	Boden
TXD	Zur Parametereinstellung im Konfigurationsmodus
RXD	Zur Parametereinstellung im Konfigurationsmodus
SATZ	Konfigurationsparameter aktivieren (Low-Level-Aktivierungsparameterkonfiguration, Standard-High-Level-Ausgang)
CS	Schaltsignal-Eingangspin (mit internem Pull-up)
