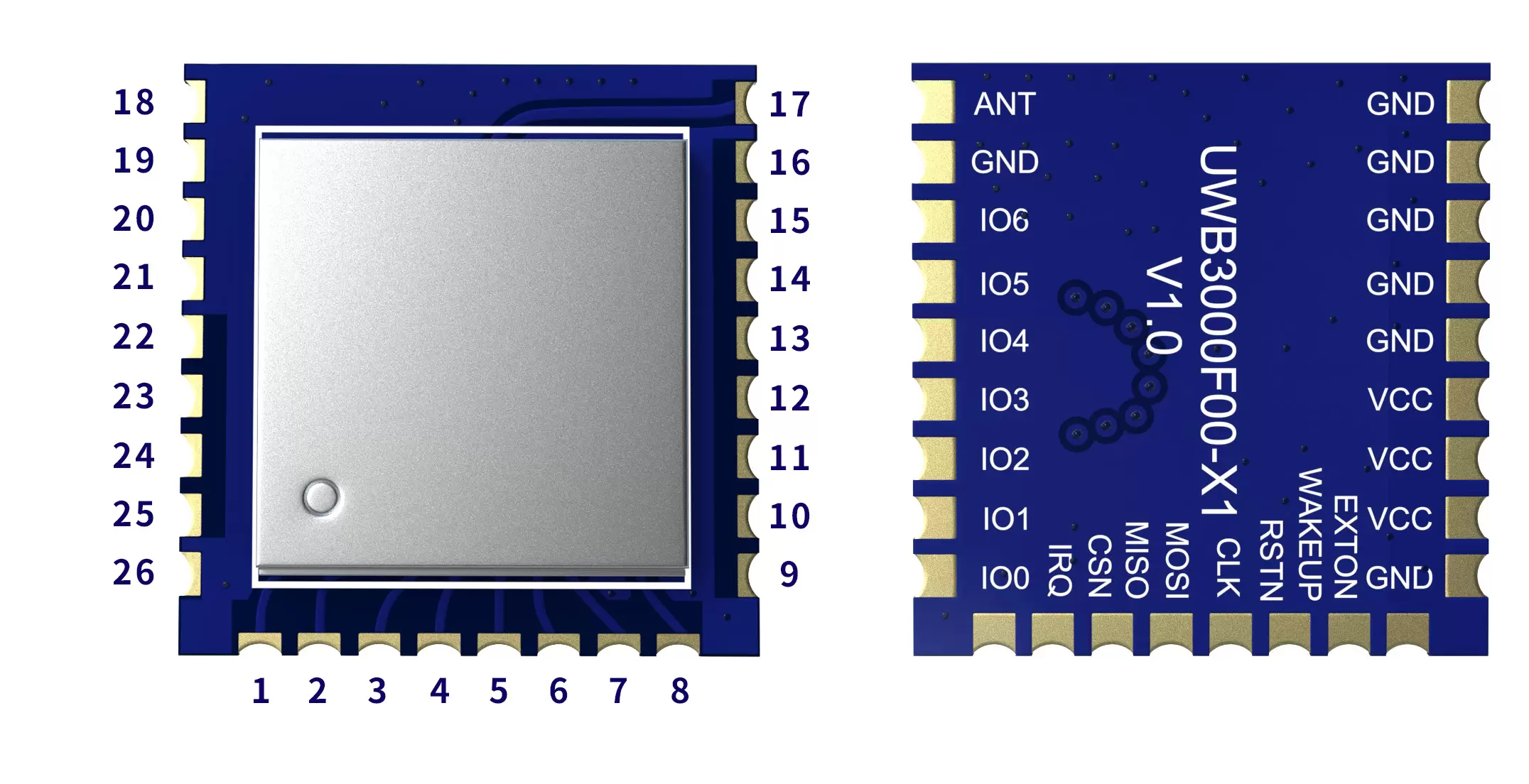

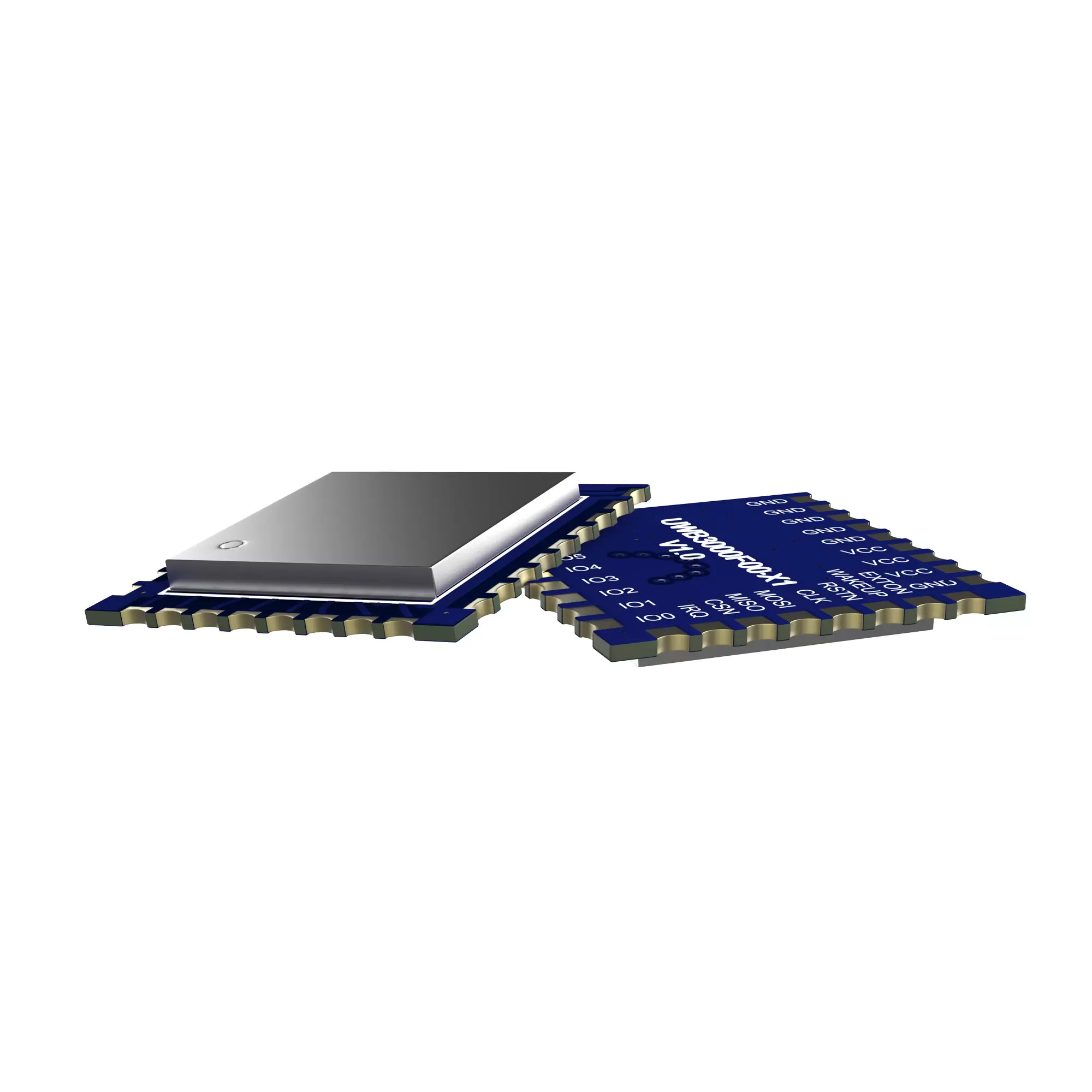

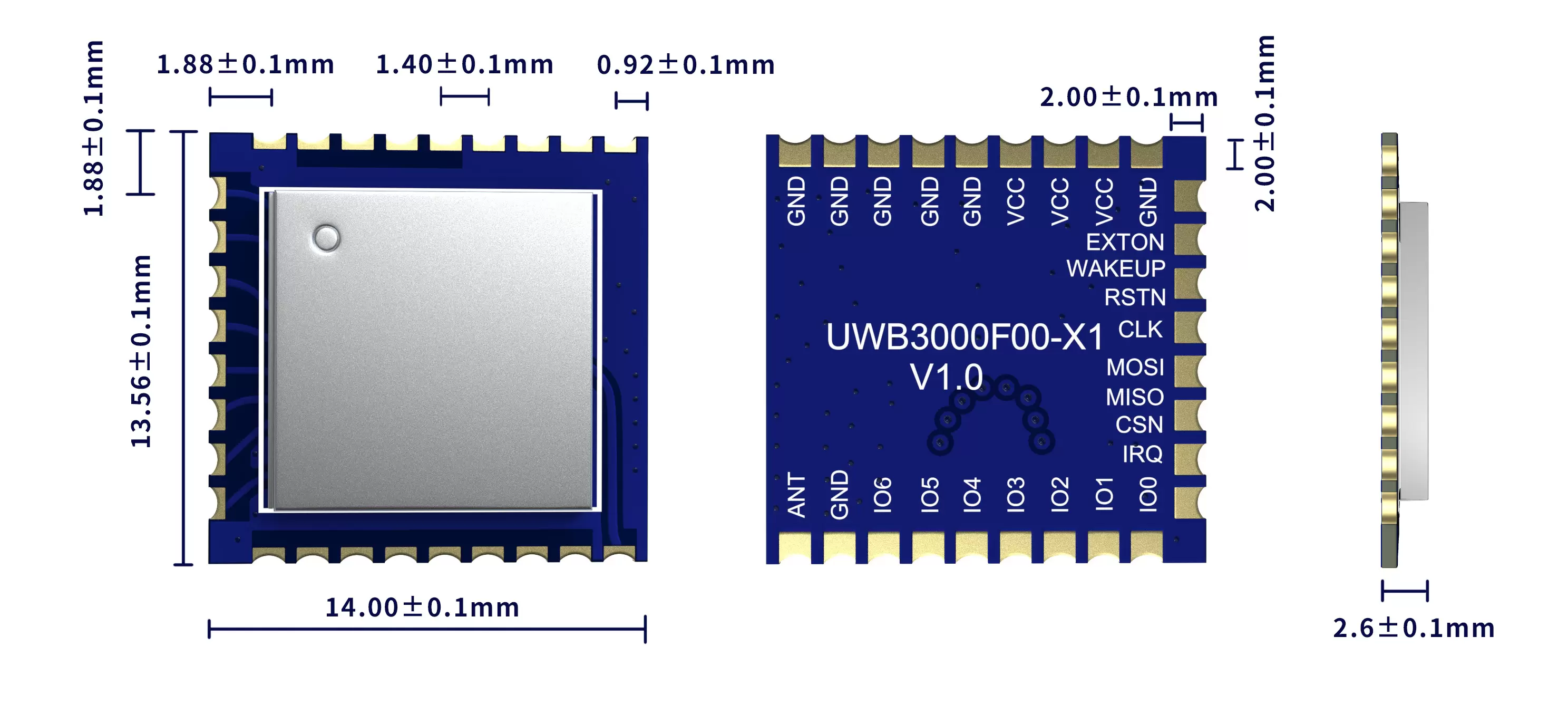

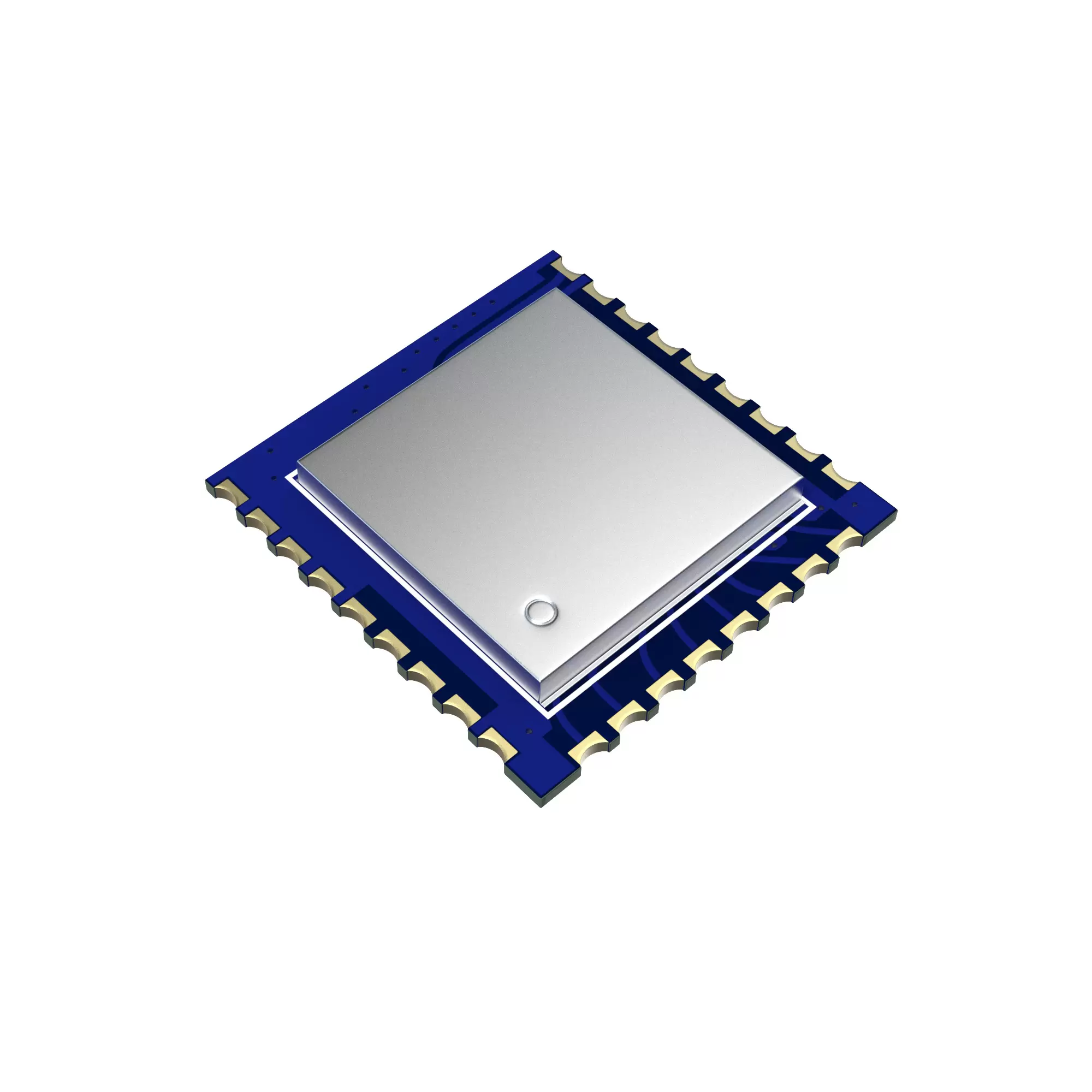

UWB3000F00-X1:1W Positionierungs- und Entfernungsmodul für den Innen- und Außenbereich

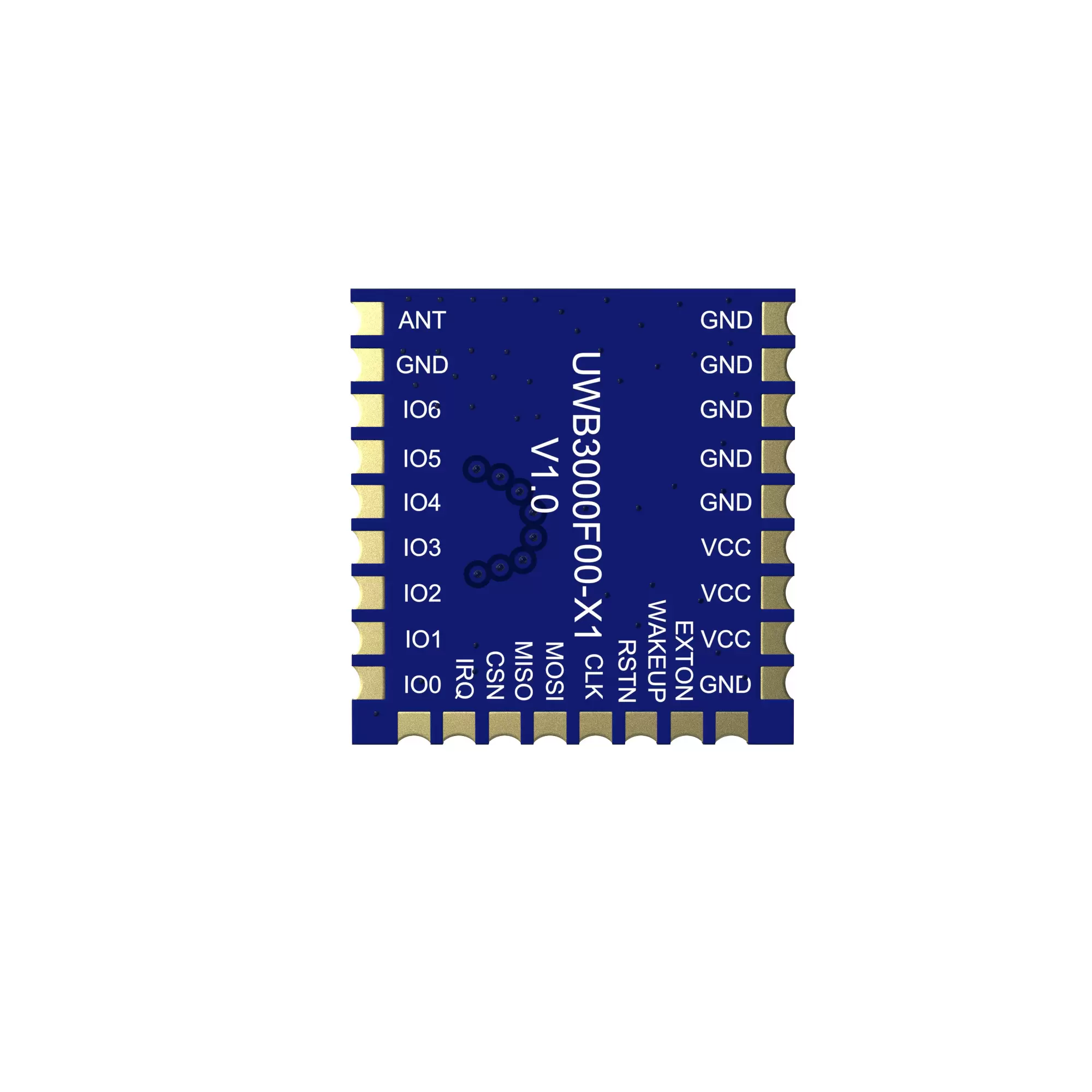

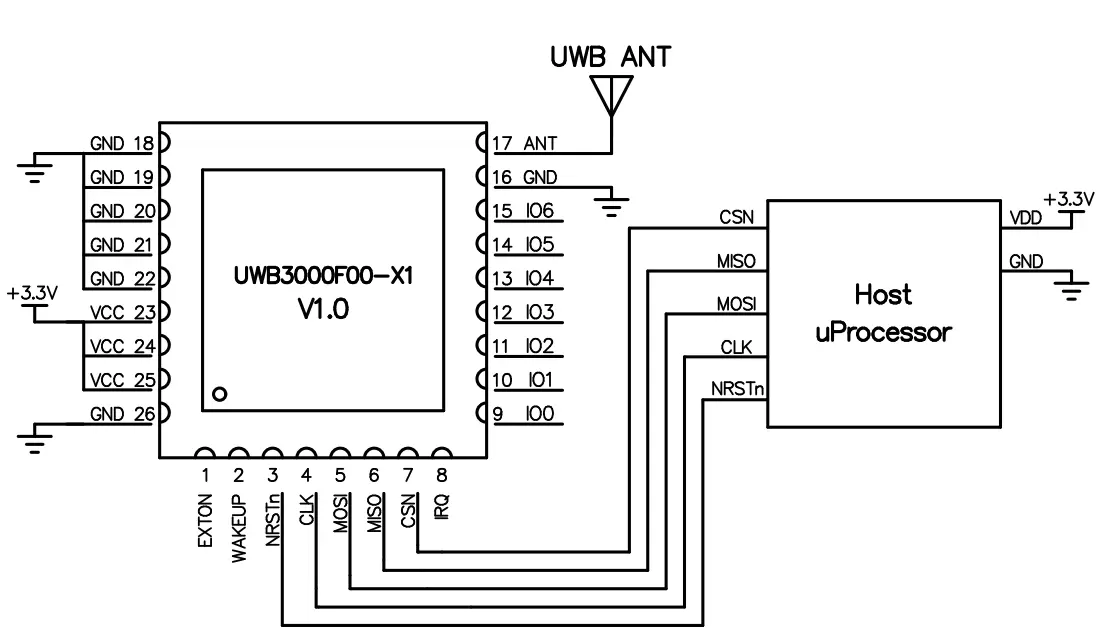

1

EXTON

TUN

Externe Geräteaktivierung. Wird beim Aufwachen aktiviert und bleibt aktiv, bis das Gerät in den Ruhemodus wechselt. Die Aktivierung kann zur Steuerung eines externen DC-DC-Wandlers oder anderer Schaltungen verwendet werden, die im Ruhemodus des Geräts nicht benötigt werden, um den Stromverbrauch zu minimieren. Weitere Informationen finden Sie im Datenblatt des DW3000.

2

AUFWACHEN

DI

Wenn der WAKEUP-Pin auf einen gültigen High-Pegel eingestellt ist, holt er den DW3000 aus dem Ruhe- oder DEEPSLEEP-Modus in den aktiven Modus. Wird dieser Pin nicht verwendet, kann er geerdet werden.

3

NRSTn

DIO

Reset-Pin. Aktiv-Low-Ausgang. Kann von einem externen Open-Drain-Treiber auf Low gezogen werden, um das Gerät zurückzusetzen

4

CLK

DI

SPI-Takt

5

MOSI

DI

SPI-Dateneingabe

6

MISO

TUN

SPI-Datenausgabe

7

CSN

DI

SPI-Chipauswahl. Dies ist ein Active-Low-Enable-Eingang. Eine fallende Flanke an SPICSn zeigt den Beginn einer neuen SPI-Transaktion an. SPICSn kann auch als Wecksignal dienen, um den DW3000 aus dem Ruhe- oder Tiefschlafmodus zu holen.

8

IRQ

DI

Interrupt-Anforderungsausgabe vom DWM3000 an den Host-Prozessor. Standardmäßig ist IRQ ein aktiv-hoher Ausgang, kann aber bei Bedarf auch als aktiv-niedrig konfiguriert werden. Für einen korrekten Betrieb im SLEEP- und DEEPSLEEP-Modus sollte er als aktiv-hoch konfiguriert werden. Dieser Pin ist im SLEEP- und DEEPSLEEP-Zustand potentialfrei und kann falsche Interrupts verursachen, wenn er nicht auf Low gezogen wird. Wird die IRQ-Funktion nicht verwendet, kann dieser Pin als Allzweck-E/A (GPIO8) umkonfiguriert werden.

9

GPIO0

DIO

Allgemeine E/A-Pins – Einzelheiten finden Sie im Chip-Datenblatt

10

GPIO1

DIO

Allzweck-E/A-Pin, Einzelheiten finden Sie im Chip-Datenblatt .

11

GPIO2

DIO

Allzweck-E/A-Pin, Einzelheiten finden Sie im Chip-Datenblatt

12

GPIO3

DIO

Allzweck-E/A-Pin, Einzelheiten finden Sie im Chip-Datenblatt

13

GPIO4

DIO

Allzweck-E/A-Pin, Einzelheiten finden Sie im Chip-Datenblatt

14

GPIO5

DIO

Allzweck-E/A-Pin, Einzelheiten finden Sie im Chip-Datenblatt

15

GPIO6

DIO

Allzweck-E/A-Pin, Einzelheiten finden Sie im Chip-Datenblatt

16,18,19,

20,21,22,26

GND

Mit der Stromerde (GND) verbinden

17

AMEISE

Externer 50Ω-Antennenanschluss

23,24,25

VCC

An den Pluspol der Stromversorgung anschließen (2,4–3,6 V)
