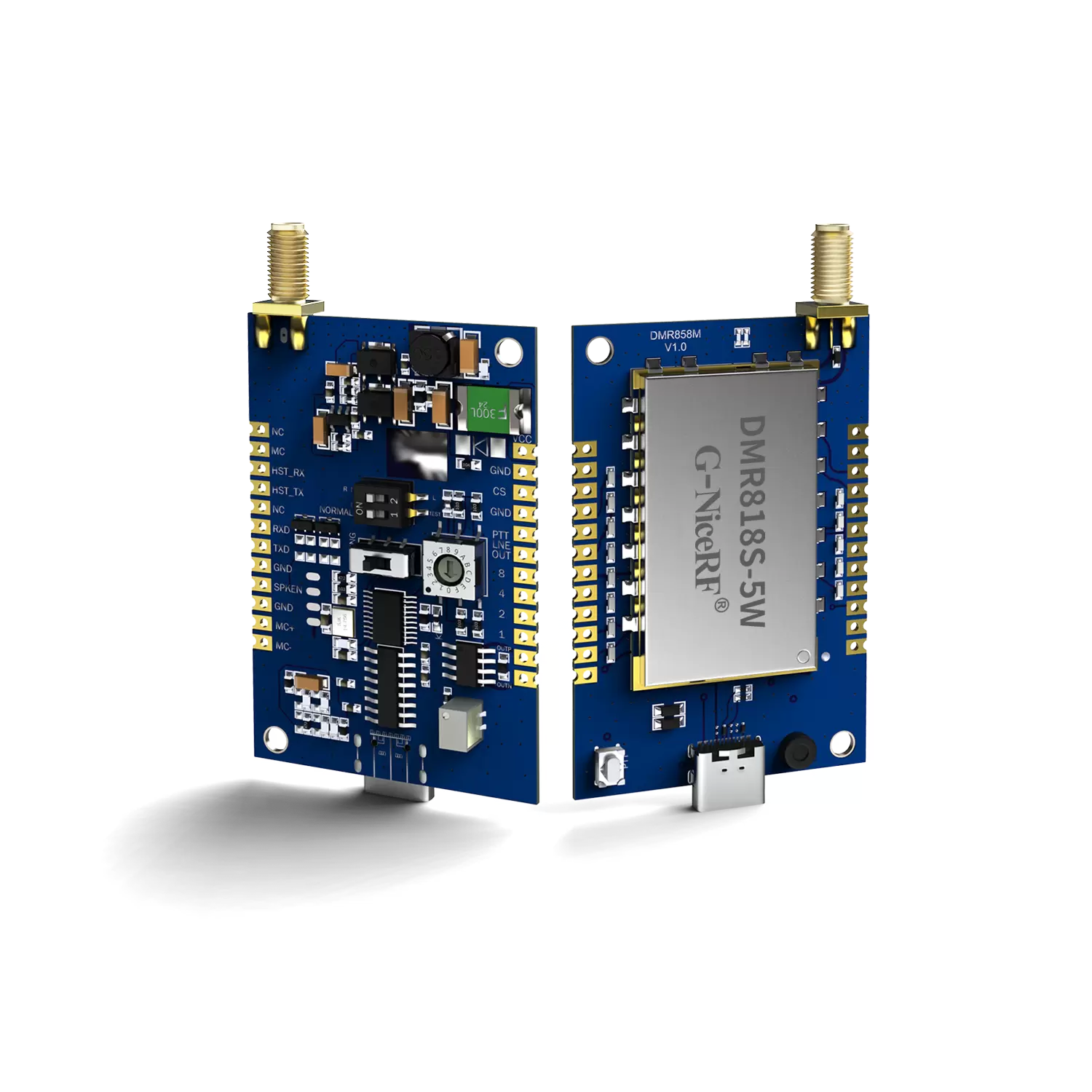

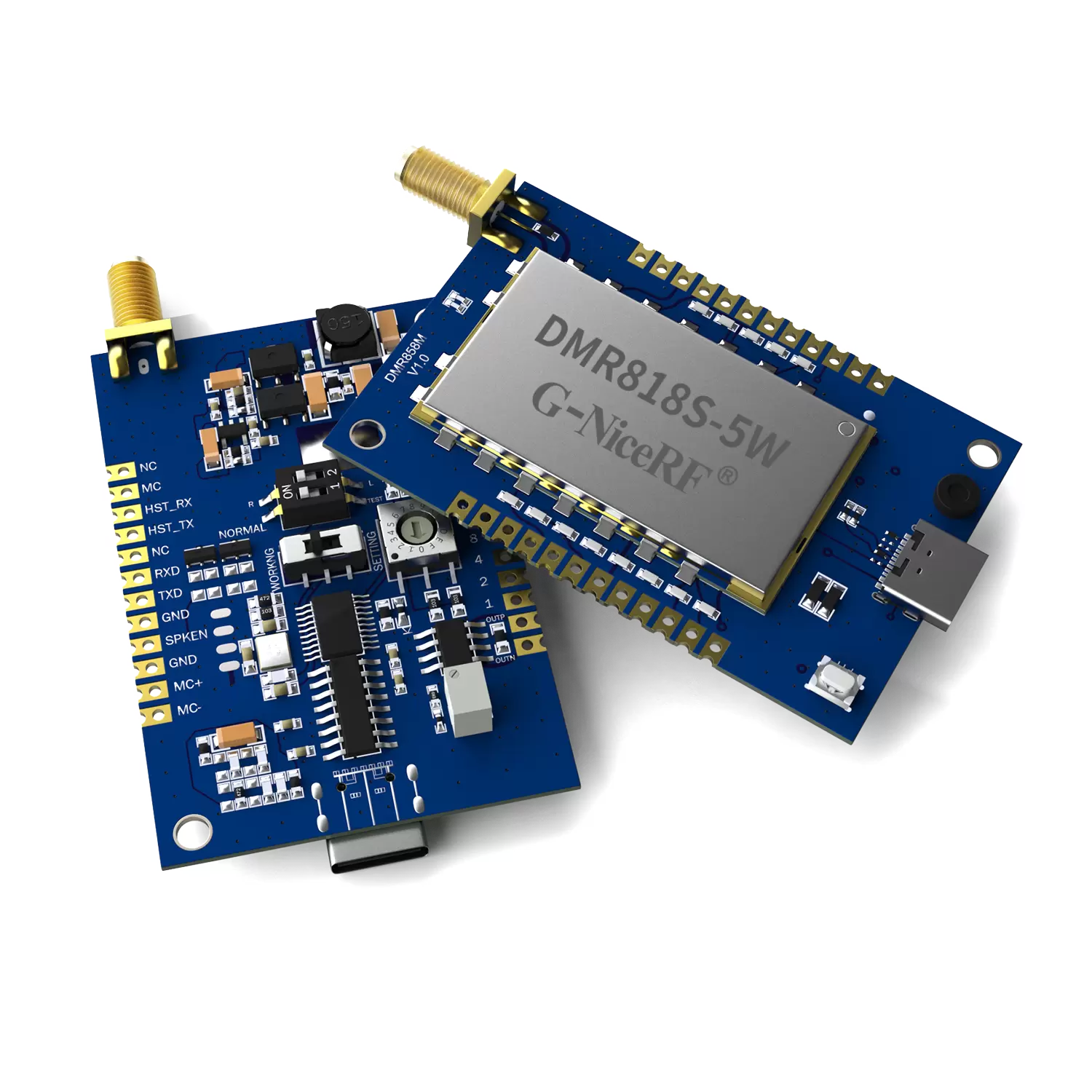

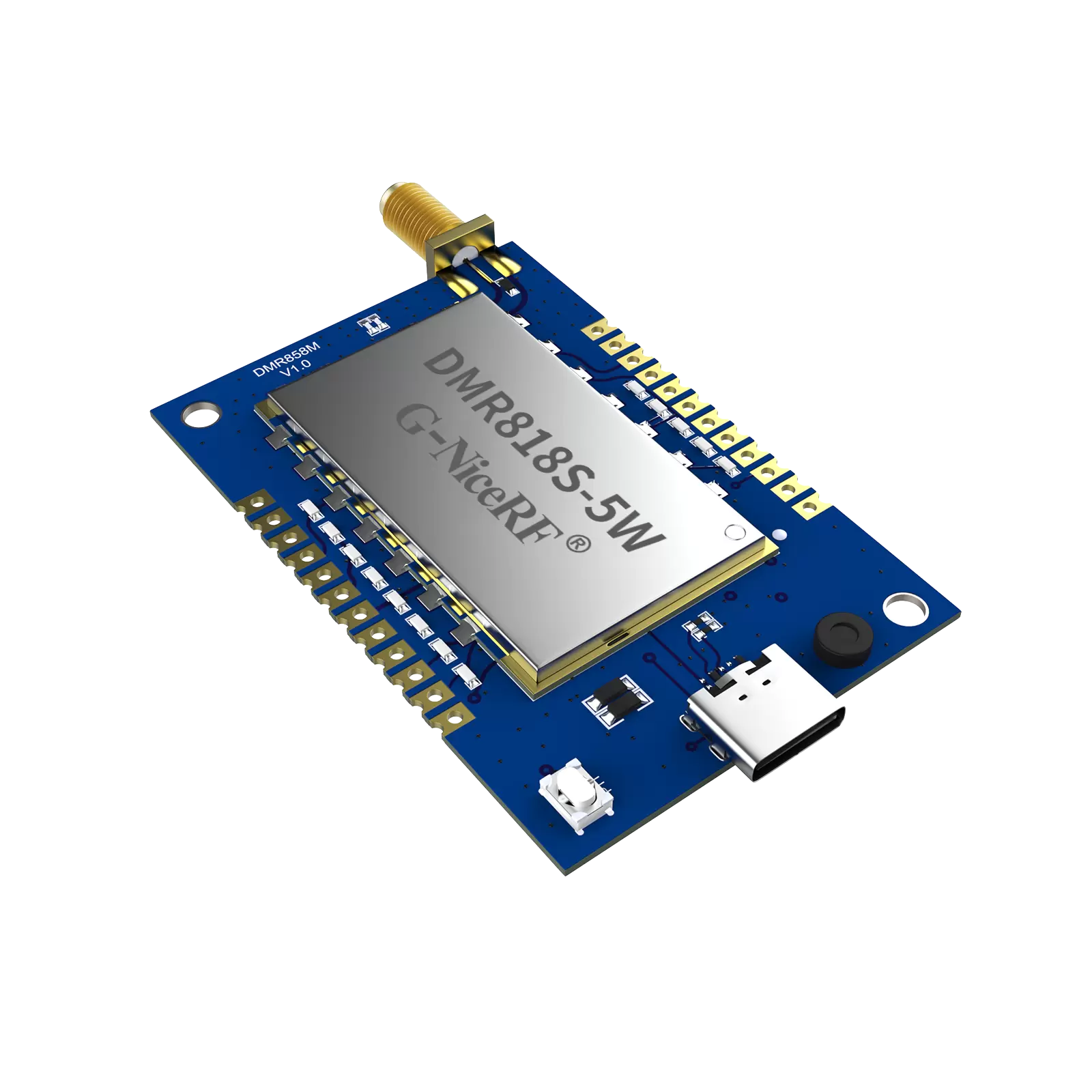

DMR858M DMR Dual Time Slot Analog-Digital Integriertes 5W Walkie-Talkie

DMR858M DMR Dual Time Slot Analog-Digital Integriertes 5W Walkie-Talkie

Das DMR858M ist ein kostengünstiges, vollfunktionales digitales 5-W-Walkie-Talkie-Modul, das von unserem Unternehmen entwickelt wurde. Es ist mit marktüblichen analogen Walkie-Talkies kompatibel und verfügt über die DMR Tier II-Funktionalität. Das Modul verfügt über einen integrierten Moto AMBE++ Vocoder. Im Modul sind Komponenten wie Mikrocontroller, digitaler Walkie-Talkie-Chip, HF-Leistungsverstärker und Audioverstärker integriert. Kunden müssen lediglich externe Komponenten wie Netzteile und Lautsprecher anschließen, um es als kleines digitales Walkie-Talkie mit 16 einstellbaren Frequenzkanälen zu nutzen. Die ultrakompakte Größe des Moduls ermöglicht zudem eine einfache und schnelle Integration in verschiedene Handheld-Geräte und verbessert so die Gesamtleistung der Endprodukte.
Das DMR858M verwendet für Produktion und Tests ausschließlich bleifreie Technologie und entspricht den RoHS- und REACH-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

DMR818S、DMR828S Protokoll.pdf

Parameter	Testbedingung	Mindest.	Typ.	Max.	Einheit.
Spannungsbereich		3. 7	8,0	8,5	V
Betriebstemperatur		-20	25	60	℃
Frequenzbereich	@UHF	400		470	MHz
	@VHF	134		174	MHz
	@350	320		400	MHz
Uart-Baudrate			57600		bps
Stromverbrauch
Schlafstrom	@ CS 3 Sekunden lang tief gezogen		< 0,1		mA
Rx-Strom			< 165		mA
Tx-Strom ( hohe Leistung )	@VCC = 8 V, 5 W		900		mA
Tx-Strom ( hohe Leistung )	@VCC = 8 V , 5 W		1 7 00		mA
Tx-Strom ( niedriger Stromverbrauch )	@VCC = 8 V, 2,5 W		640		mA
Tx-Strom ( niedriger Stromverbrauch )	@VCC = 8 V, 2,5 W		1000		mA
Empfindlichkeit und Audio
Rx-Empfindlichkeit (Analog)	@12dB SINAD		-12 0		dBm
Empfangs-BER (DMR-Modulation)	@ -117dBm		5		%
Empfangene S / N	1,5 K Frequenzabweichung		40		dB
Nachbarkanalselektivität	12,5 kHz Kanalabstand		62		dB
Intermodulationsimmunität	12,5 kHz Kanalabstand		63		dB
Blockierende Immunität	Störfrequenzintervall > 1M		88		dB
Audioausgangsamplitude (Lineout)	F0 = 1 kHz	0,2	130	460	mV
Audio-Ausgangsimpedanz (SPK)			8		Ohm
Audioverzerrung	F0 = 1 kHz			5	%
Audioantwort	300 Hz		+8		dB
	500 Hz		+6
	1 kHz		0
	2 kHz		-6
	3 kHz		-12
Digitaler Empfang
Empfangs-BER (DMR-Modulation)	@ -117dBm		4		%
Nachbarkanalselektivität (ACS)	Offset: +12,5 kHz	60			dB
Nachbarkanalselektivität (ACS)	Offset: -12,5 kHz	60			dB
Intermodulation	Offset: +50/100 kHz	63			dB
Intermodulation	Offset: -50/100 kHz	63			dB
Blockierung	Offset: +/-1 MHz	87			dB
Blockierung	Offset: +/- 5 MHz	87			dB
Analoge Übertragung
Max. Modulationsabweichung	12,5 kHz Frequenzabweichung ( N )		2.2	2.5	KHz
Max. Modulationsabweichung	25 kHz Frequenzabweichung ( W )		4.5	5,0	KHz
Modulationsempfindlichkeit	1,5 kHz/2,5 kHz Frequenzabweichung	4	7	10	mV
Audiomodulationsverzerrung	1,5 kHz/2,5 kHz Frequenzabweichung		1	5	%
Modulationseigenschaften	300 Hz	-13	-11	-9	dB
	500 Hz	-9	-6	-5	dB
	1 kHz	-3	0	1	dB
	2 kHz	3	6	7	dB
	3 kHz	3	7	11	dB
CTCSS-Modulationsfrequenzoffset		350	400	600	Hz
Empfangs-SNR	1,5 kHz/2,5 kHz Frequenz (N/W)	38	40	50	dB
Digitale Emission
Frequenzfehler			0,5		ppm
4FSK-Übertragung BER				≤1×10-4
Leistung benachbarter Kanäle (dB)	+/-25 kHz			≤-68	dB

Funktionen des DMR-Walkie-Talkie-Moduls DMR858M

UHF-Bandfrequenz: 400–470 MHz
VHF-Bandfrequenz: 134–174 MHz
350-Bandfrequenz: 320–400 MHz
Entfernung bis zu 7-8 km
Ausgangsleistung: 5 W, niedrige Leistung: 2 W
Hohe Empfindlichkeit: -120 dBm
Bitfehlerrate bis auf 5 % unter -117 dB
Analoge Bandbreite: 12,5 / 25 KHz Digitale Bandbreite: 6,25 KHz
Nachrichtenübertragung und -empfang
DMR (Digital Mobile Radio)/Analoges Walkie-Talki
Integriertes Standard-DMR-Protokoll
Unterstützt die SMS-Sendefunktion
Unterstützt den Energiesparmodus
Walkie-Talkie mit zwei Zeitschlitzen, Repeater-kompatibel
Automatische Heckgeräuschunterdrückung
Hochintegriert, kostengünstig
Kompaktes Design, einfach einzubetten

Anwendungen des DMR-Walkie-Talkie-Moduls DMR858M

DMR-Walkie-Talkie-Modul
Unsichtbare Gegensprechanlage
Gebäudesicherheitssystem
Audioüberwachungssystem

DMR-Modus des DMR-Walkie-Talkie-Moduls DMR858M

Senden und Empfangen von Nachrichten.
Verbesserte Verschlüsselung von Sprach- und Textnachrichten.
Verschiedene Arten von Sprachanrufen: Gesamtanruf, Gruppenanruf und Privatanruf;
Erinnerung für eingehende Anrufe, Überprüfung des Anrufstatus
Notruf- und Funküberwachung;
Repeater

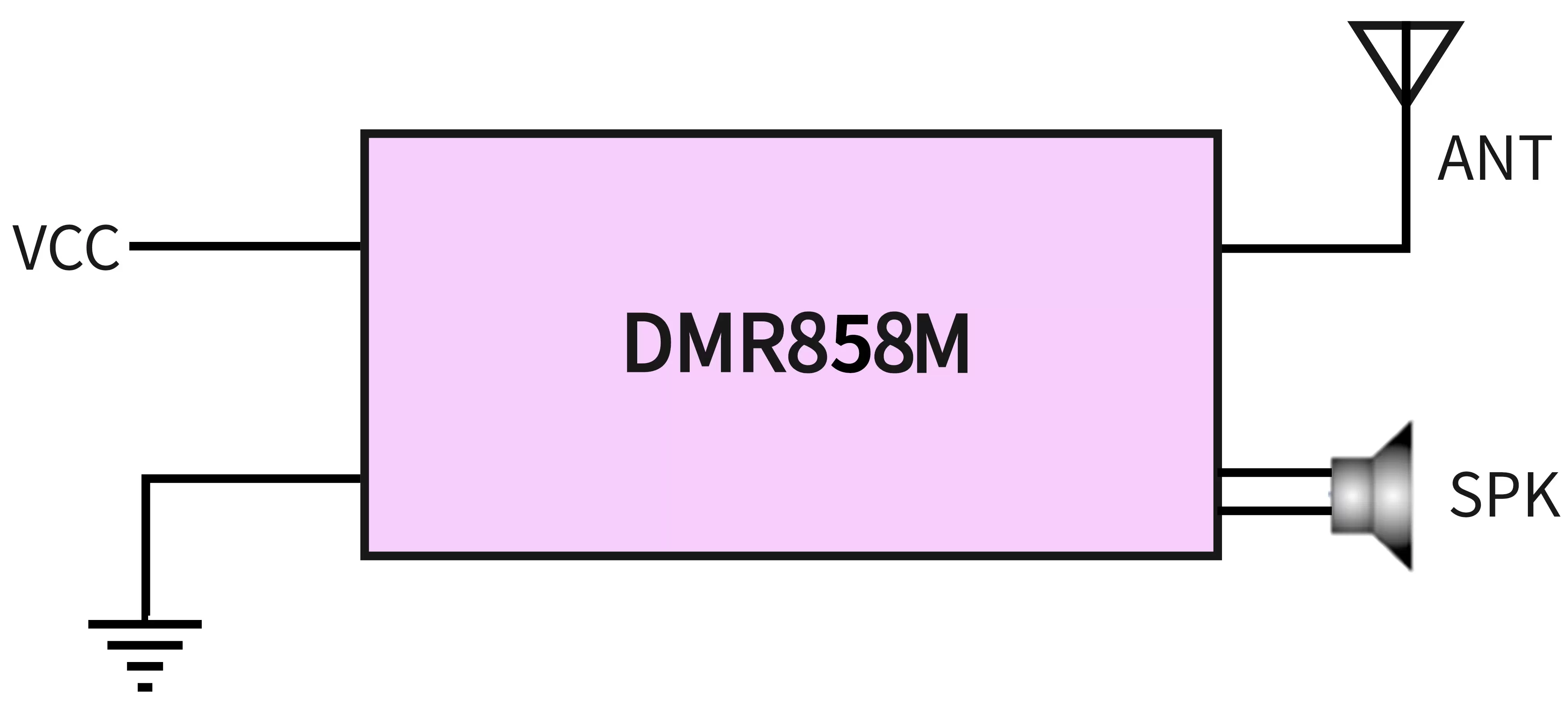

Typische Anwendungsschaltung

Einführung in die DMR-Intercom-Modul-Schnittstelle DMR858M

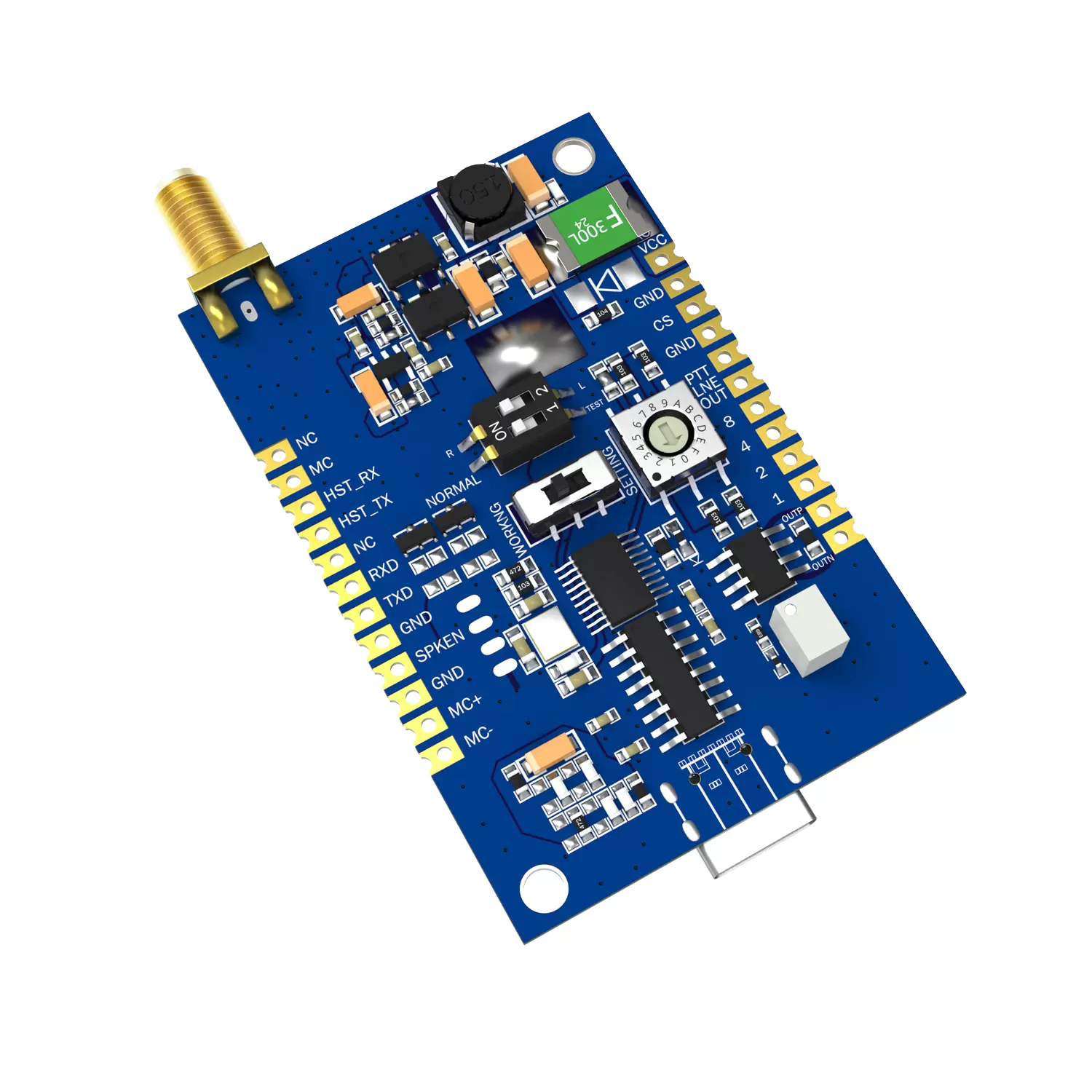

Pinbelegung des digitalen Intercom-Moduls DMR858M

Pin-Nr.	Pin-Name	Beschreibung
1	VCC	Positive Versorgung
2,4	Masse	Boden
3	CS	Modul-Sleep-Enable-Pin, „0“ für Sleep-Modus, „1“ für Aktiv-Modus
5	PTT	Sende-/Empfangs-Steuerpin, „0“ für Sendemodus, „1“ für Empfangsmodus, Standard ist Empfangsmodus
6	LINE_OUT	Audioausgang
7	8	16 Kanäle, Code 8421, 8. , Standardausgang „1“
8	4	16 Kanäle, Code 8421, 4., Standardausgang „ 1“
9	2	16 Kanäle, Code 8421, 2. , Standardausgang „1“
10	1	16 Kanäle, Code 8421, 1. , Standardausgang „1“
11	AUSGANG	Audioausgang, Anschluss an Lautsprecher 8Ω 2W und 4 Ω 5W
12	OUTN	Audioausgang, Anschluss an Lautsprecher 8Ω 2W und 4 Ω 5W
13	MIKROFON-	Minuspol des externen Mikrofons
14	MIC+	Pluspol des externen Mikrofons (interne Vorspannung vorhanden, keine zusätzliche Stromversorgung erforderlich)
16	SPRECHEN	Empfangsanzeigestift, normalerweise niedrig, wird hoch, wenn ein Signal empfangen wird
18	TXD	Serieller Datenübertragungsport
19	RXD	Serieller Datenübertragungsport
20,2 3,24	NC
2 1	HST_TX	Pin für serielle Datenübertragung (wird für Firmware-Upgrades verwendet)
2 2	HST_RX	Serieller Datenempfangs-Pin (wird für Firmware-Upgrades verwendet)

Das Walkie-Talkie-Modul hat die Größe DMR858M
