LoRa1276-C1/LoRa1278-C1 Demoboard -SX127X LoRa-Modul DEMO

Arbeitsmodus des SX127X LoRa-Moduls

Die DEMO bietet fünf Betriebsmodi: Master-Modus, Slave-Modus, Tx-Test-Modus, Rx-Test-Modus und Standby-Modus. Die Anzeige auf dem LCD lautet: Tx normal / Rx normal / Tx-Test / Rx-Test / Standby. Im Tx-Normal- und Rx-Normalmodus arbeitet das LoRa-Modul im Lora-Modus. Die digitale Nähe zu DR entspricht der Codierungsrate und die digitale Nähe zu FD dem Spreizfaktor. Im Tx-Test- und Rx-Testmodus arbeitet das LoRa-Modul im FSK-Modus. Die digitale Nähe zu DR entspricht der Datenrate und die digitale Nähe zu FD der Frequenzabweichung.

Im Tx-Normal- und Rx-Normalmodus kehrt sich die rote LED um, wenn ein Paket gesendet wird, und die Anzahl der Tx-Pakete erhöht sich. Wenn ein Paket empfangen wird, kehrt sich die blaue LED um, und die Anzahl der Rx-Pakete erhöht sich.

1) Master-Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.

2) Slave-Modus: Bleiben Sie im Rx-Modus, um auf die Daten vom Master zu warten. Nach dem Empfang der Daten vom Master wird das Bestätigungssignal zurückgesendet.

3) Tx-Testmodus: Das HF-Modul überträgt kontinuierlich Signale.

4) Rx-Testmodus: Das HF-Modul ist immer im Rx-Modus.

5) Standby-Modus: Das HF-Modul ist immer im Standby-Zustand.

Tastenbedienung des SX127X LoRa-Moduls

1) [SET]-Taste

Drücken Sie die [SET]-Taste, um in den Einstellmodus zu wechseln, falls Sie sich nicht im Einstellmodus befinden. Drücken Sie im Einstellmodus die [SET]-Taste, um zwischen den eingestellten Parametern zu wechseln: Betriebsmodus/Frequenz/Ausgangsleistung/Datenrate/Spreizfaktor/Bandbreite. Das entsprechende LCD-Symbol blinkt.

2) [UP]-Taste

Drücken Sie im Einstellungsmodus die Taste [UP], um den Wert des Blitzsymbols zu erhöhen.

Betrieb des SX127X LoRa-Moduls

Drücken Sie die Taste [Set], um in den Einstellungsmodus zu gelangen, und drücken Sie die Taste [Up], um den blinkenden Arbeitsmodus zu ändern (TX Normal, RX Normal, TX-Test, RX-Test, Standby).

Drücken Sie die Taste [Set], um die Frequenz zu ändern, drücken Sie die Taste [Up], um den Wert zu ändern, und drücken Sie die Taste [Set], um zur nächsten Ziffer zu wechseln. Der Frequenzbereich beträgt: 400 MHz – 510 MHz

Drücken Sie die Taste [Set], die Ziffern neben PWR beginnen zu blinken. Drücken Sie die Taste [Up], um den Wert der Ausgangsleistung zu ändern (von 0-7).

Drücken Sie die Taste [Set], die Ziffern neben DR beginnen zu blinken. Drücken Sie die Taste [Up], um den Wert der Codierungsrate zu ändern (4/5,4/6,4/7,4/8).

Drücken Sie die Taste [Set], die Ziffern neben FD beginnen zu blinken. Drücken Sie die Taste [Up], um den Spreading-Faktor (6-12) zu ändern.

Drücken Sie die Taste [Set], die Ziffern neben BW beginnen zu blinken, drücken Sie die Taste [Up], um die Baudbreite zu ändern (62,5 kHz, 125 kHz, 250 kHz, 500 kHz).

Hinweis: Die DEMO-Karte verfügt über einen integrierten FLASH-Speicher. Alle Einstellungsparameter werden automatisch gespeichert und bleiben auch nach dem Ausschalten unverändert.

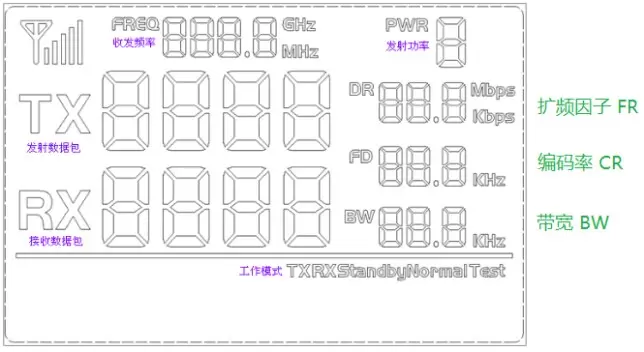

Das vollständige LCD-Segment sieht wie folgt aus:

Benutzer können Frequenz, Leistung, Transceiver-Geschwindigkeit und andere Parameter über die Tasten einstellen.
