RF4432PRO: Demo -Board für RF -Sender- und Empfängermodul

Arbeitsmodus des HF-Sender- und Empfängermoduls RF4432Pro

1) Master-Modus: 1 Paket pro Sekunde senden und auf die Bestätigung warten.

2) Slave-Modus: Bleiben Sie im Rx-Modus, um auf die Daten vom Master zu warten, die dieser zurücksendet.

3) Das Bestätigungssignal nach Erhalt der Daten vom Master.

4) Tx-Testmodus: Das HF-Modul sendet kontinuierlich ein Signal.

5) Rx-Testmodus: Das HF-Modul befindet sich immer im Rx-Modus.

6) Standby-Modus: Das HF-Modul befindet sich immer im Standby-Zustand.

Tastenbedienung des HF-Sender- und Empfängermoduls RF4432Pro

1) [SET]-Taste

Drücken Sie die Taste [SET], um in den Einstellungsmodus zu gelangen, wenn Sie sich nicht im Einstellungsmodus befinden. Drücken Sie im Einstellungsmodus die Taste [SET], um zwischen den eingestellten Parametern umzuschalten: Arbeitsmodus / Frequenz / Ausgangsleistung / Datenrate / Spreizfaktor / Bandbreite. Das zugehörige LCD-SYMBOL blinkt zur Anzeige.

2) [UP]-Taste

Drücken Sie im Einstellungsmodus die Taste [UP], um den Wert des Blitzsymbols zu erhöhen.

Hinweis: Die DEMO-Karte verfügt über einen internen FLASH-Speicher. Alle Einstellungsparameter verhalten sich automatisch und bleiben auch beim Ausschalten unverändert.

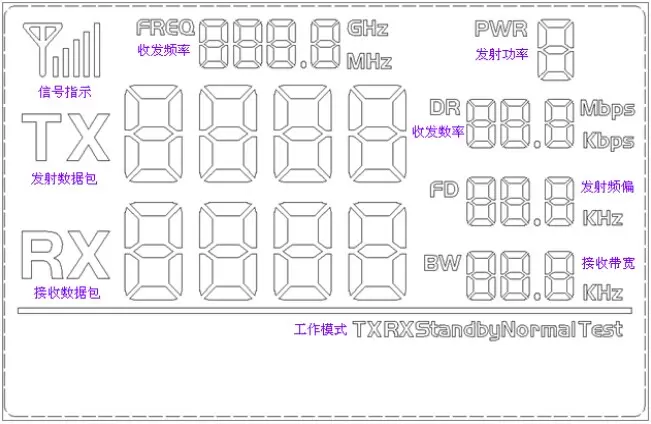

Das LCD -Segment ist wie unten:

Benutzer können die Frequenz, Leistung, Transceiver -Geschwindigkeit und andere Parameter über die Tasten festlegen.
