Modulation: DSSS
Schnittstelle: SPI
Ausgangsleistung: 100 mW
Frequenz: 433 MHz,470 MHz,868 MHz,915 MHz

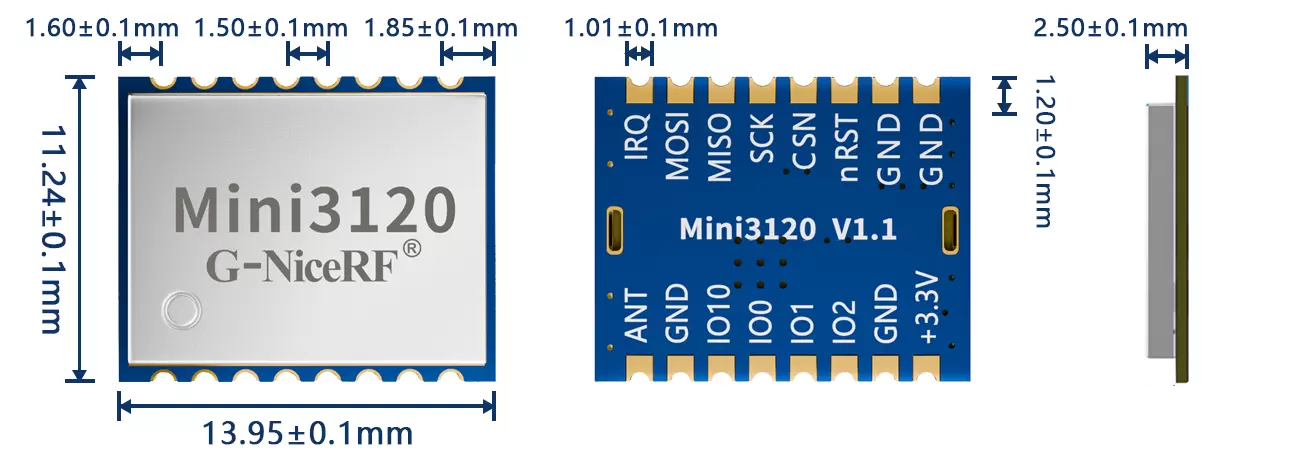

Größe (mm):16,19*14,48

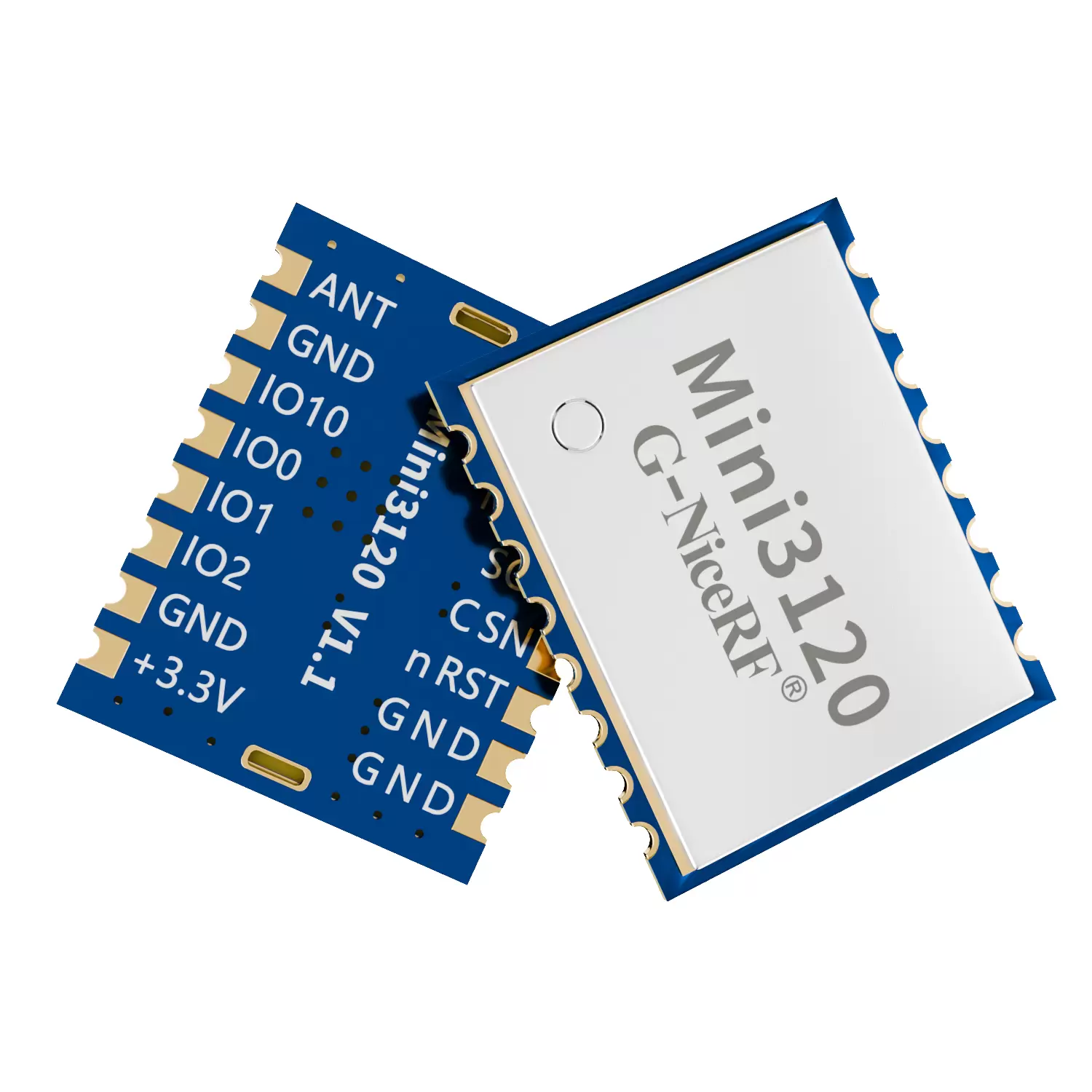

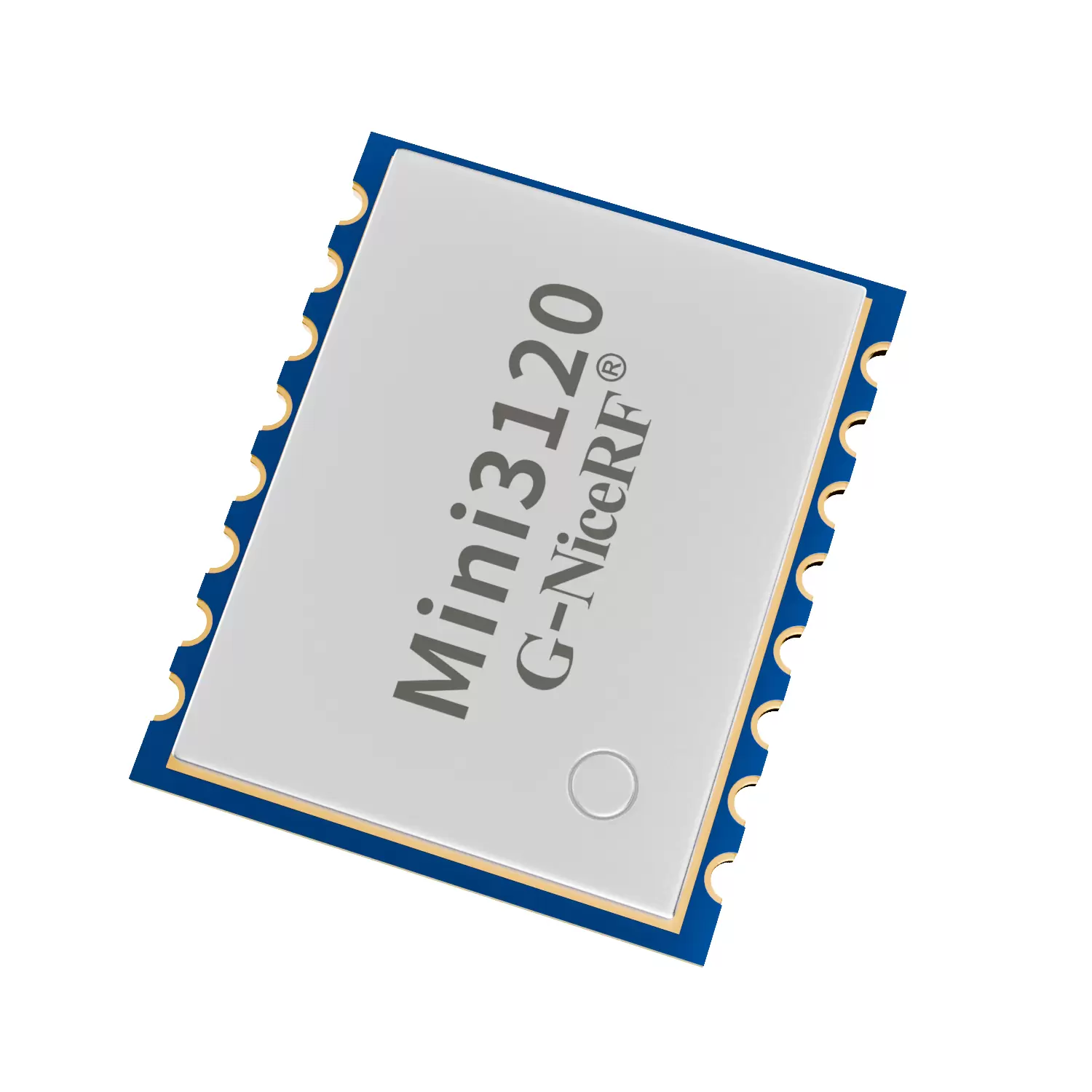

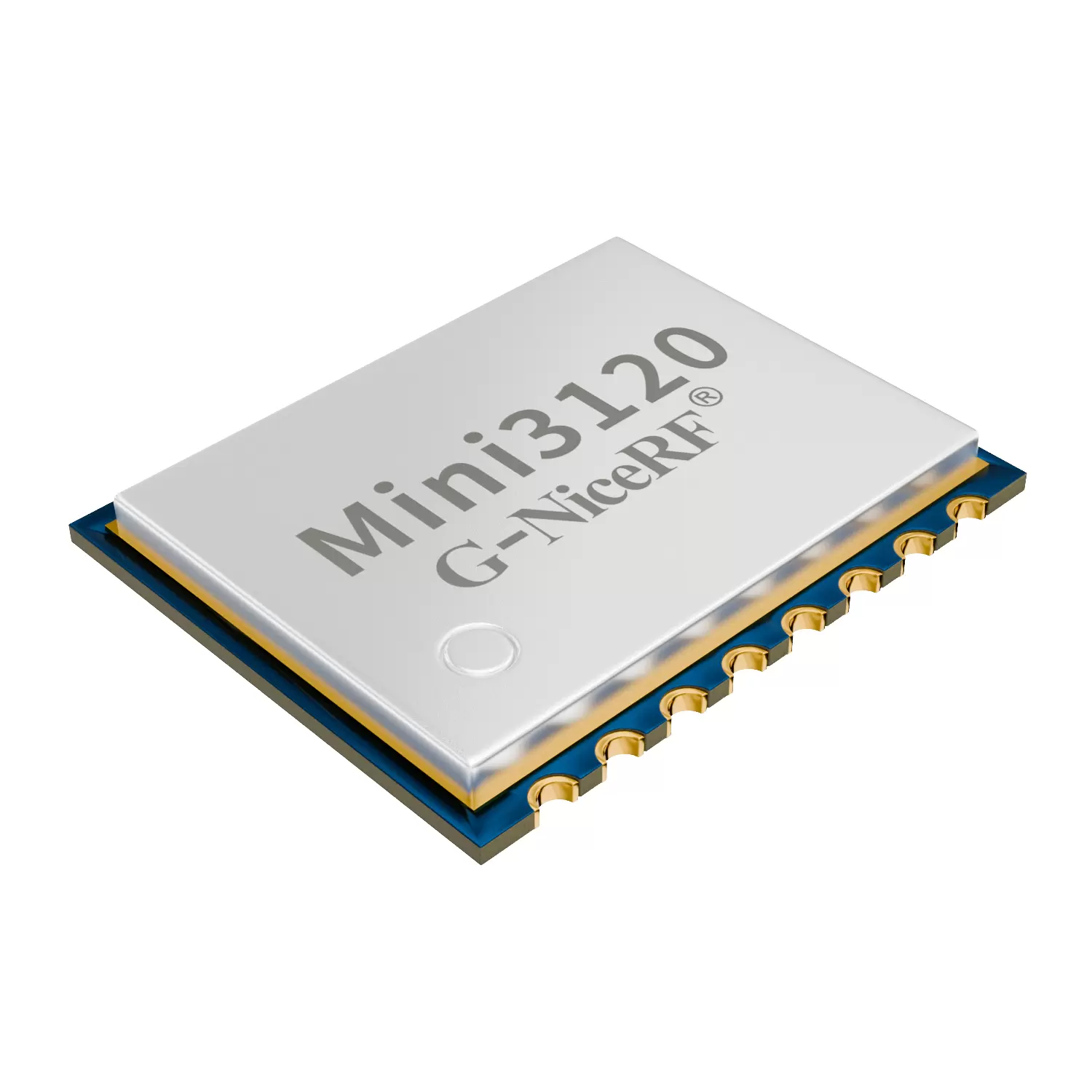

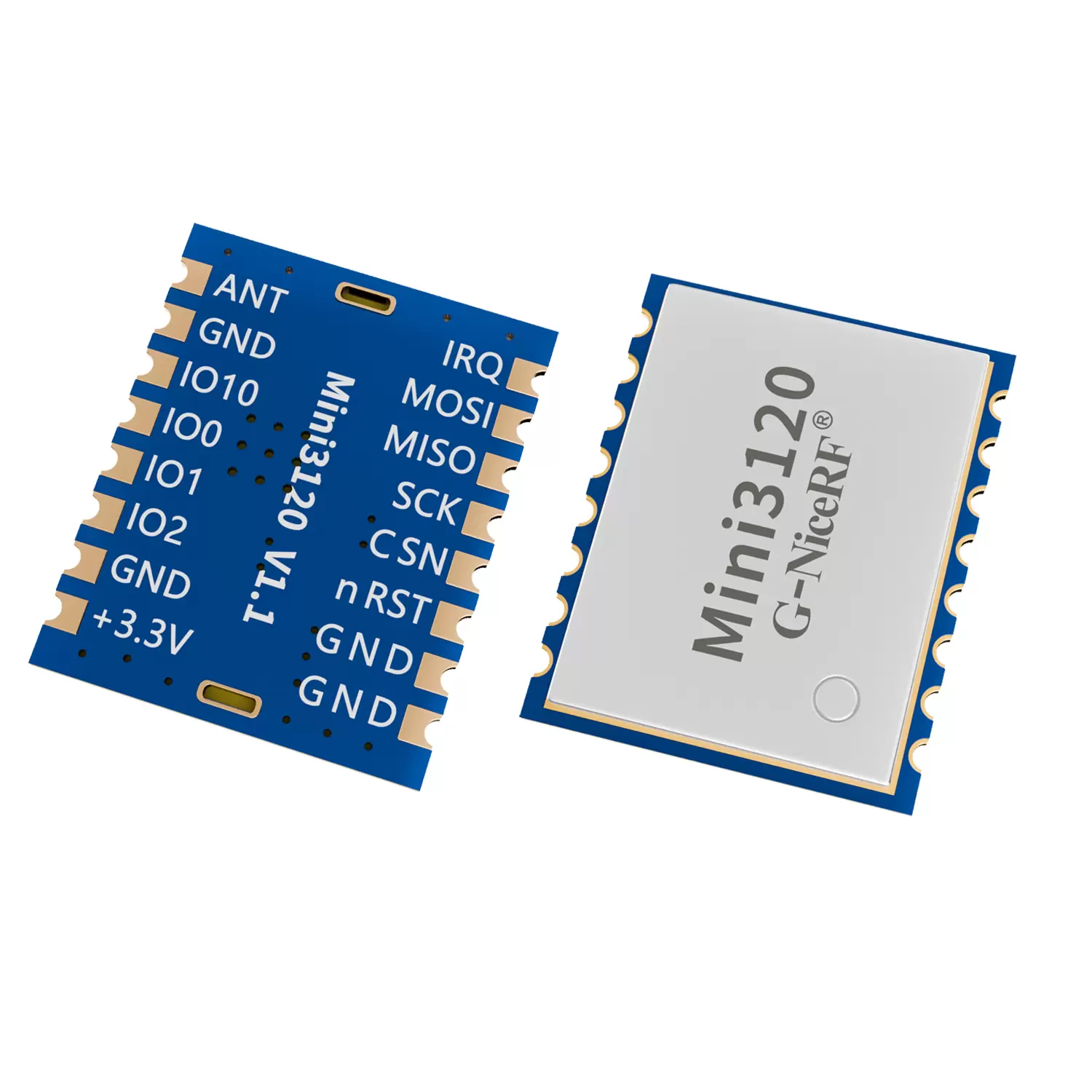

Mini3120 ist ein leistungsstarker, stromsparender Wireless-Transceiver-Chip, der Halbduplex-Funkkommunikation unterstützt. Er arbeitet in den Frequenzbändern 433/470/868/915 MHz und kann für Frequenzen von 190 bis 1110 MHz angepasst werden. Der Chip zeichnet sich durch hohe Entstörungsfähigkeit, hohe Empfindlichkeit, hohe Sendeleistung, geringen Stromverbrauch und große Kommunikationsreichweite aus. Er bietet eine maximale Empfangsempfindlichkeit von -124 dBm und eine maximale Ausgangsleistung von 20 dBm. Darüber hinaus unterstützt er verschiedene Datenpaketformate und mehrere Kodierungs-/Dekodierungsschemata und ermöglicht so eine flexible Integration in vielfältige Anwendungsszenarien.
Parameter | Mindest | Typ | Max | Einheit | Zustand |
Betriebszustand | |||||
Betriebsspannung | 2 | 3.3 | 3. 8 | V | |
Temperaturbereich | -40 | 85 | ℃ | ||
Stromverbrauch | |||||
RX-Strom | 6.1 | mA | @DCDC -Modus | ||
<10 | mA | @LDO -Modus | |||
TX-Strom | < 1 2 0 | mA | @20dBm | ||
Schlafstrom | < 1 | uA | |||
RF-Parameter | |||||
Frequenzbereich | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
8 5 0 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 930 | MHz | @915MHz | |
Modulationsrate | 2 | 500 | Kbps | 2(G)FSK | |
Ausgangsleistung | - 20 | 20 | dBm | ||
Empfangsempfindlichkeit | -1 24 | dBm | @ DR=2,4 Kpbs, Fdev=1,2 kHz | ||
Betriebsspannungsbereich: 2,0–3,8 V
Frequenzbereich: 433/470/868/915 MHz
Empfindlichkeit: -124 dBm bei 2,4 Kbit/s
Maximale Ausgangsleistung: 20 dBm
Niedriger Empfangsstrom: 6,1 mA@DCDC
Ruhestrom < 1,0 µA
Datenübertragungsrate: 2–500 Kbit/s bei 2 (G) FSK, MSK
Unterstützt RSSI und LQI
Unterstützt die automatische Frequenzregelung (AFC)
Unterstützt Duty Cycle-Empfang und -Übertragung
Unterstützt automatisches ACK
Unterstützt transparente Übertragung und Paketmodus
Unterstützt Datenaufhellung, FEC, CRC, Manchester-Kodierung und andere Funktionen
Intelligentes Wassermanagement
Intelligente Landwirtschaft
Intelligente Gesundheitsversorgung
Intelligente Gemeinschaft
Intelligente Brandbekämpfung
Intelligente Fabrik

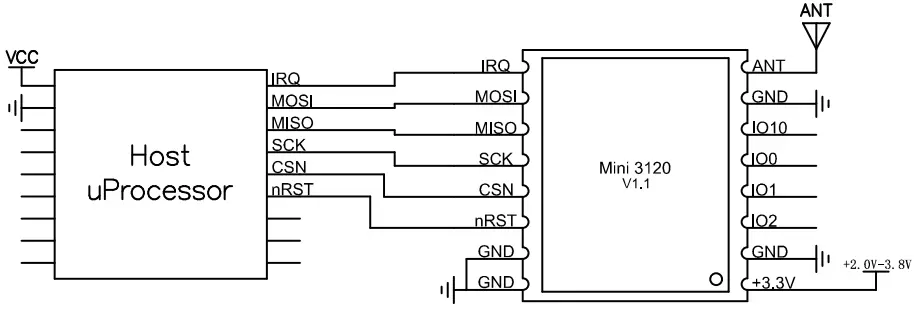

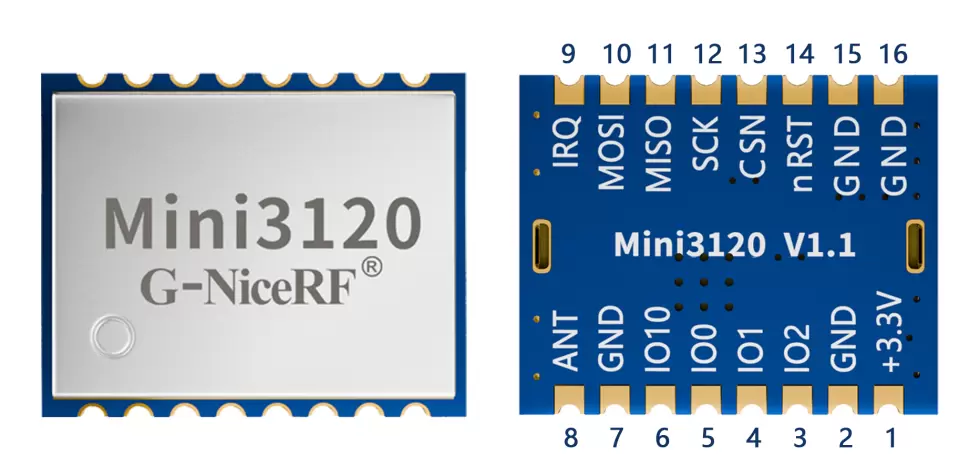

Pin Nr | Pin-Name | IO | Beschreibung |
1 | +3,3 V | Externe Stromversorgung, Pluspol | |
2 , 7, 15, 16 | GND | Minuspol der externen Stromversorgung | |
3 | IO2 | 0-VCC | Verbinden Sie sich mit dem GPI O02- Pin des Chips . Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
4 | IO1 | 0-VCC | Verbinden Sie sich mit dem GPI O01- Pin des Chips . Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
5 | IO0 | 0-VCC | Verbinden Sie sich mit dem GPI O00- Pin des Chips . Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
6 | IO10 | 0-VCC | Verbinden Sie sich mit dem GPI O10 -Pin des Chips . Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
8 | AMEISE | Anschluss an eine externe 50Ω-Antenne | |
9 | IRQ | 0-VCC | Unterbrechungssignal |
10 | MOSI | 0-VCC | SPI-Dateneingangssignal |
11 | MISO | 0-VCC | SPI-Datenausgangssignal |
12 | SCK | 0-VCC | SPI-Serieller Takt |
13 | CSN | 0-VCC | SPI-Chip-Auswahlsignal |
14 | nRST | 0-VCC | PIN zurücksetzen |
