  • Das 2,4-GHz-Sender- und Empfängermodul basiert auf dem Original-Hochfrequenzchip SX1280/SX1281 von Semtech in den USA. Es nutzt den Modulationsmodus von LoRa, der die kurze Kommunikationsentfernung gewöhnlicher 2,4-GHz-Module verbessert. Die hohe Durchdringungsleistung des 2,4-GHz-Frequenzbands in Kombination mit der LoRa-Modulation ermöglicht dem Modul eine hohe Empfangsempfindlichkeit und die Fähigkeit, Störungen durch Umgebungseinflüsse zu verhindern. Die gesamte Modulserie wird häufig in Anwendungen eingesetzt, die eine 2,4-GHz-Übertragung über große Entfernungen erfordern. Die gesamte Modulserie verwendet einen 10-ppm-Quarzoszillator in Industriequalität, und das LoRa1280/LoRa1281-TCXO-Modul ist außerdem speziell mit einem temperaturkompensierten 0,5-ppm-TCXO-Quarzoszillator in Industriequalität mit höherer Präzision ausgestattet, der eine stabile Frequenzausgabe unter rauen Umgebungen garantiert wie hohe und niedrige Temperatur. Es verfügt außerdem über die „Time of Flight“-Funktion, mit der HF-Entfernungsmessungsanwendungen realisiert werden können.
  • LoRa1280-T verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
  • LoRa1280-T hat die CE- und FCC-Zertifizierung erhalten.

★ Die folgenden Parameter werden erhalten, indem das Instrument mit einer Kupferachse von 50 Ohm angeschlossen wird. @Vcc = 3,3 V.

LORA1280/LORA1281-TXCO Wireless Module haben eine CE- und FCC-Zertifizierung erhalten.

Rf moudle

ParameterMin.Typ. Max.EinheitZustand
Betriebsbedingung
Arbeitsspannung1.83.33.7V
Temperaturbereich-40 85
Aktueller Verbrauch

RX -Strom

 <12 ma@Lora1280-tcxo
TX -Strom 2832ma@Vcc = 3,3V, 12.5dbm @lora1280-tcxo
Schlafstrom <1 ua
RF -Parameter
Frequenzbereich2400 2500MHz



Datenrate

0,476 202Kbps@Lora
260 1300Kbps@Flrc
125 2000Kbps@Fsk
Ausgangsleistung-18 12.5DBM@Vcc = 3,3 V
Empfindlichkeit erhalten -132 DBMLora@0.476kbps



ZertifizierungFCC-ID und CE-ROT
SchnittstelleSPI
ChipSX1280/1281
Frequenz2,4 GHz
ModulationLoRa

Merkmale des 2,4-GHz-Senders und -Empfängers LoRa1280-TCXO

  • Betriebsfrequenzbereich: 2400–2500 MHz
  • Doppelte Zertifizierung durch CE und FCC
  • Betriebstemperaturbereich: -40 bis +85 °C
  • Datenübertragungsrate: @LoRa=0,476-202 Kbit/s
  • Maximale Ausgangsleistung: 12,5 dBm
  • Paketkommunikationsmodus (Empfang von FiFo 256 Bytes)
  • Hochpräziser Quarzoszillator (0,5 ppm TCXO/10 ppm)
  • Betriebsspannungsbereich: 1,8–3,7 V
  • Empfindlichkeit bis zu -132 dBm@LoRa
  • LoRa FLRC FSK-Modulation



Anwendungen des 2,4-GHz-Senders und -Empfängers LoRa1280-TCXO

  • Drahtlose Fernbedienung
  • Intelligentes Zuhause
  • Tag-Leser
  • Spielzeugkontrolle
  • Reifendrucküberwachung
  • Gesundheitsüberwachung

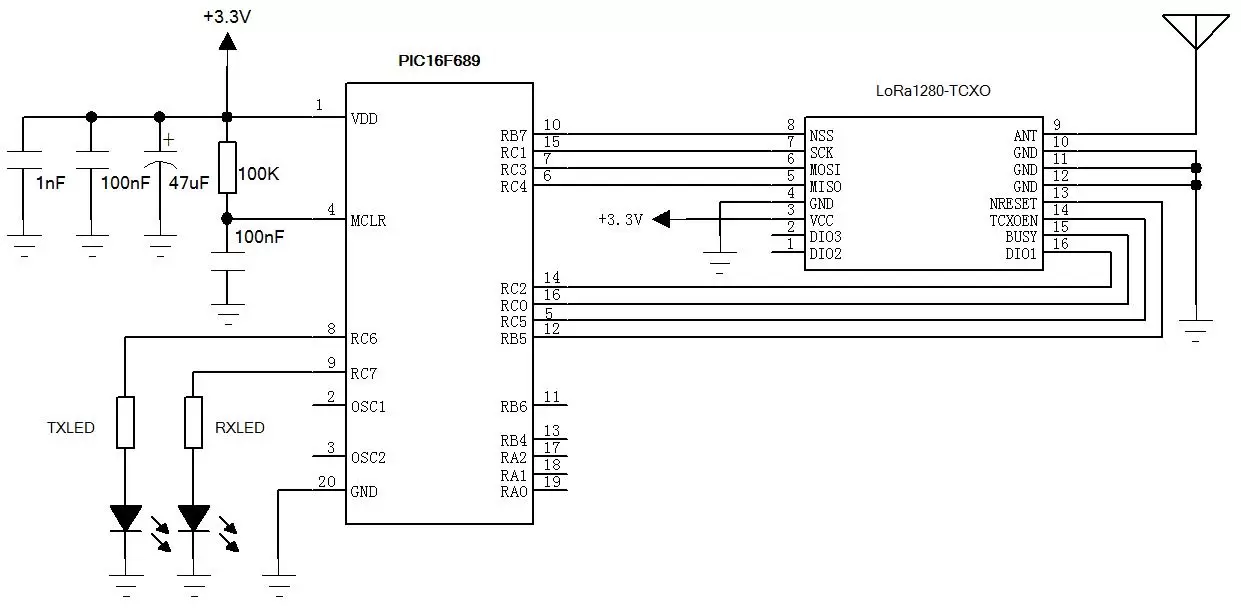

Typische Anwendungsschaltung


PIN -Definition

Pin -NrPin -NameBeschreibung
  1  DIO2Direkt an den Chip-Pin und den konfigurierbaren Allzweck-IO angeschlossen (siehe Spezifikation von Chip SX1280/1281 für Details)
  2  DIO3Direkt an den Chip-Pin und den konfigurierbaren Allzweck-IO angeschlossen (siehe Spezifikation von Chip SX1280/1281 für Details)
3VCCVerbunden mit dem positiven Pol der Stromversorgung (1,8-3,7 V)
4GNDMit dem negativen Pol verbunden
5MisoSPI -Datenausgangsstift
6MosiSPI -Dateneingangspin
7SckSPI -Takt -Eingangsstift
8NSSModulchip wählen Sie PIN aus
9AMEISEVerbinden Sie sich mit einer 50 -Ohm -Koaxialantenne
10,11,12GNDMit dem negativen Pol verbunden
13NresetChip Reset Trigger Pin, aktiv niedrig
Hinweis: Für LORA1280- und LORA1281 -Module ist Pin 14 GND
14GNDMit dem negativen Pol verbunden
Hinweis: Für LORA1280-TCXO-Modul ist Pin 14 TCXOen
  14  TcxoenSchalten Sie TCXO ein: 1. Tcxoen Pin auf einen hohen Niveau stellen, bevor Sie SX1280 zurücksetzen; 2. Verzögern Sie mindestens 3 ms, um auf das TCXO -Startup zu warten. 3. Während der Verwendung des 1280 -Moduls muss TCXOen in hohem Niveau halten. Schalten Sie TCXO aus (wenn das Modul den Schlafmodus eingeben muss): 1. Rufen Sie die Funktion SetSep () auf, um das Modul in den Schlafmodus einzugeben. 2. Verzögern Sie mindestens 1 ms, um auf den Schlafmodul zu warten. 3.. Drehen Sie den TCXOen -Stift auf niedrige Pegel, um TCXO auszuschalten.
15BESCHÄFTIGTStatusanzeigepin (siehe SX1280/1281 -Spezifikation für Details)
  16  DIO1Direkt an den Chip Pin, konfigurierbarer Allzweck-IO, (siehe Spezifikation von Chip SX1280/1281 für Details))

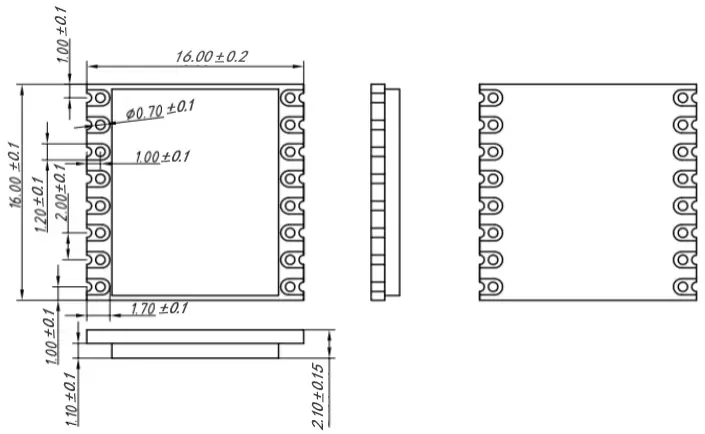

MECHANISCHE ABMESSUNGEN
