SK509: 5 W industrielles 4-Kanal-Funkschaltermodul mit Pairing-Funktion und ESD-Schutz

SK509 ist ein industrielles drahtloses Schaltmodul mit vier Kanälen und Pairing-Funktion, das einen Signaleingang von maximal vier Kanälen und einen Steuerausgang von maximal vier Kanälen bietet. Es zeichnet sich durch eine einfache Benutzeroberfläche und zuverlässige Leistung aus. Die Parameter können per PC-Software / UART-Befehl / Fernbedienung (SK509-S) geändert werden. Mit dem DIP-Schalter am Modul können die Betriebsfrequenz (maximal 16 Gruppen), der Betriebsmodus usw. geändert werden. Mit diesem Modul kann der Benutzer ein kabelgebundenes Gerät durch eine drahtlose Verbindung ersetzen, was die Kosten erheblich senkt und viel Zeit spart.
SK509 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Hinweis: Die folgenden Parameter wurden bei einer Spannung von 12 V und einer Temperatur von 25 °C getestet.

Parameter	Min	Typ.	Max	Einheit	Zustand
Zustand
Arbeitsspannung	9	12	30	V
Arbeitstemperatur	-40	25	+85	℃
Aktueller Verbrauch
Rx-Strom		<20		mA
Sendestrom		<2		A
Standby-Strom		<5		mA	@12V-Timing-Modus Master sendet keine Nachricht
HF-Parameter
Ausgangsleistung		37		dBm
Empfindlichkeit		-121		dBm	@2400

Merkmale des drahtlosen Schaltmoduls SK509

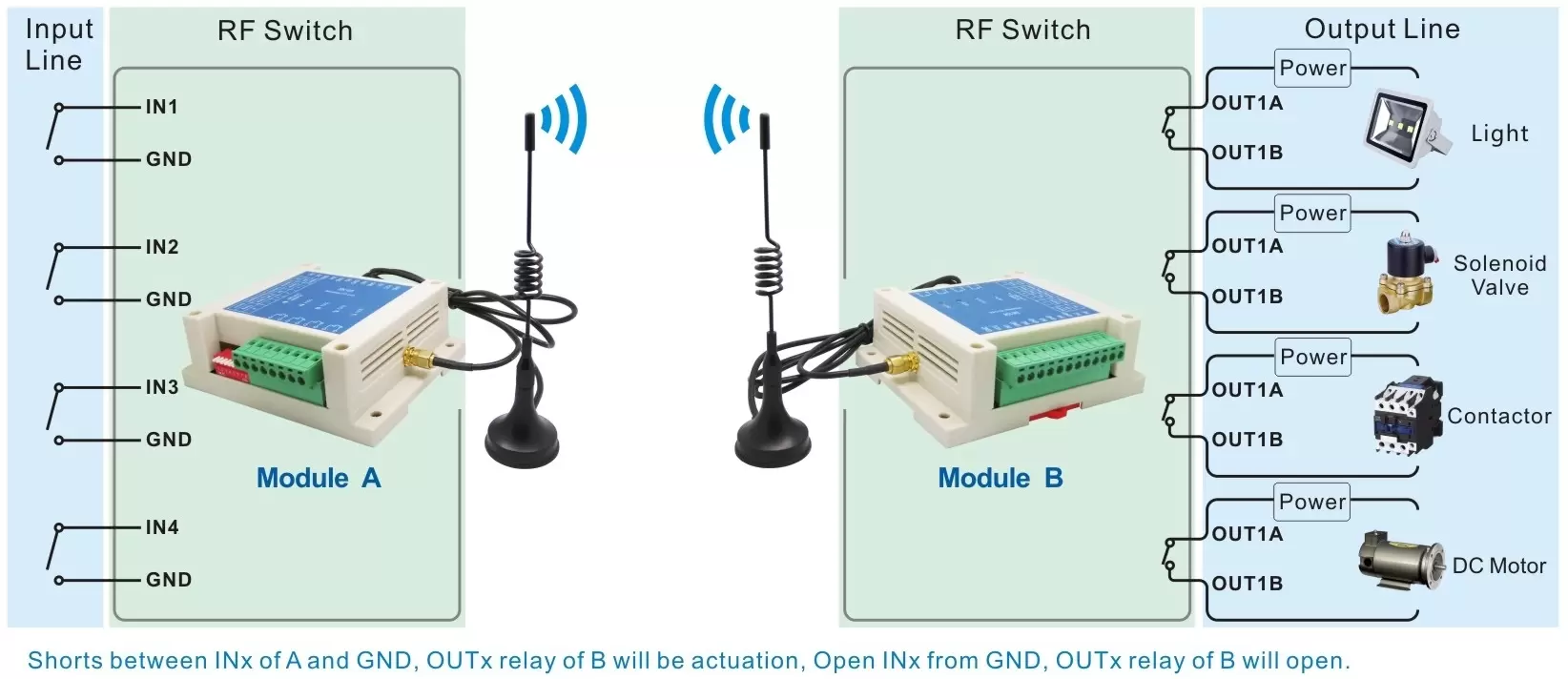

Typische Anwendung des Funkschaltmoduls SK509

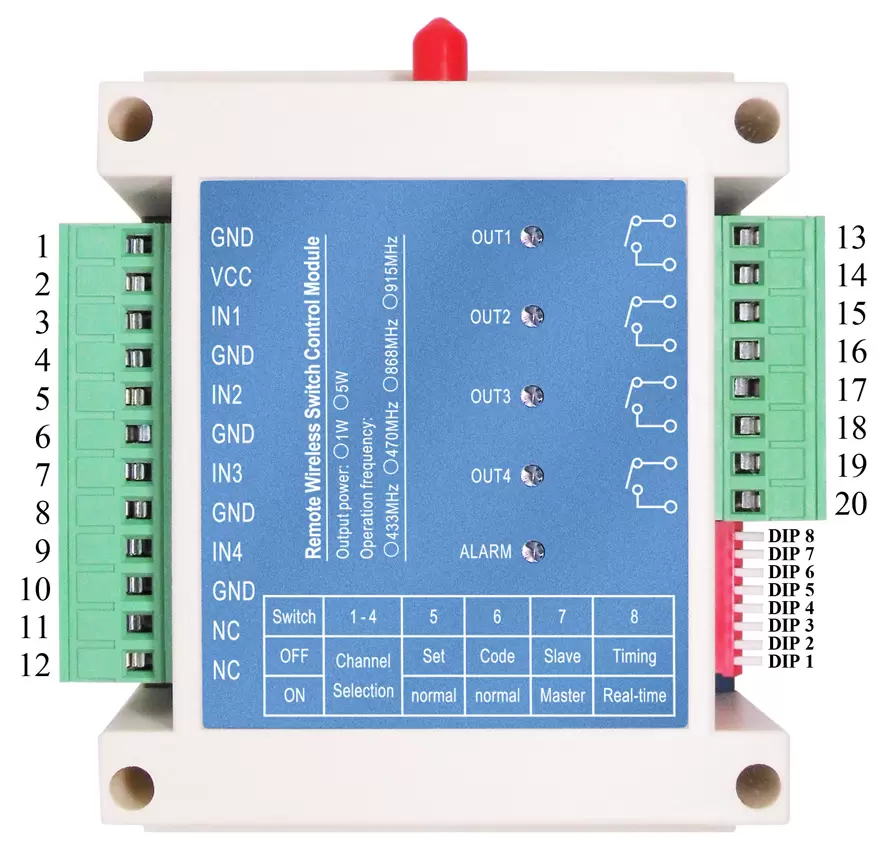

Pin-Nr.	Stift	Beschreibung
1	GND	Schließen Sie die negative Stromversorgung an
2	VCC	Schließen Sie die positive Stromversorgung an
3	IN1	Ch1-Schaltereingang, interner Pull-up
4	GND	Ch1-Schaltereingang, interner Pull-up
5	IN2	Ch2-Schaltereingang, interner Pull-up
6	GND	Ch2-Schaltereingang, interner Pull-up
7	IN3	Ch3-Schaltereingang, interner Pull-up
8	GND	Ch3-Schaltereingang, interner Pull-up
9	IN4	Ch4-Schaltereingang, interner Pull-up
10	GND	Ch4-Schaltereingang, interner Pull-up
11	NC	Reserviert, nicht verbunden
12	NC	Reserviert, nicht verbunden
13	OUT1	Ch1-Relaisausgang
14	OUT1	Ch1-Relaisausgang
15	OUT2	Ch2-Relaisausgang
16	OUT2	Ch2-Relaisausgang
17	OUT3	Ch3-Relaisausgang
18	OUT3	Ch3-Relaisausgang
19	OUT4	Ch4-Relaisausgang
20	OUT4	Ch4-Relaisausgang

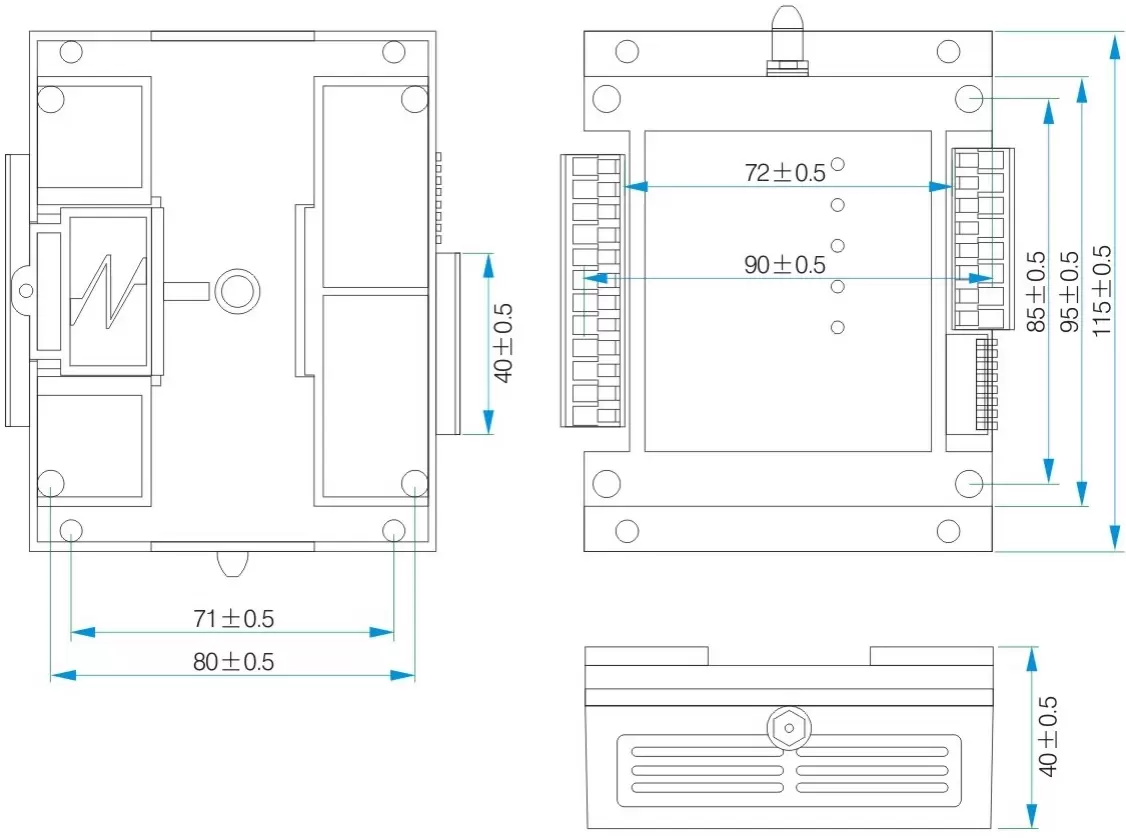

Mechanische Abmessungen des Funkschaltermoduls SK509
